Maschinen- und Anlagenbau
Bedienfelder für Steuerungen, Messgeräte, Terminals und industrielle Elektronik.
Folientastaturen für OEM-Projekte
Kundenspezifische Folientastaturen vom Hersteller
Baoshengda fertigt projektbezogene Folientastaturen nach Zeichnung, Muster oder Anwendungsvorgabe – von der technischen Prüfung über Prototypen bis zur wiederholbaren Serienfertigung.
- ZeichnungPDF, DXF, Artwork oder Muster
- PrototypOptik, Funktion und Einbau prüfen
- SerieFreigegebenen Revisionsstand kontrollieren
Projektbezogene FertigungEntwurf → Muster → Freigabe → Serie
Kurzantwort für Einkauf und Konstruktion
Was ist bei einer kundenspezifischen Folientastatur zu definieren?

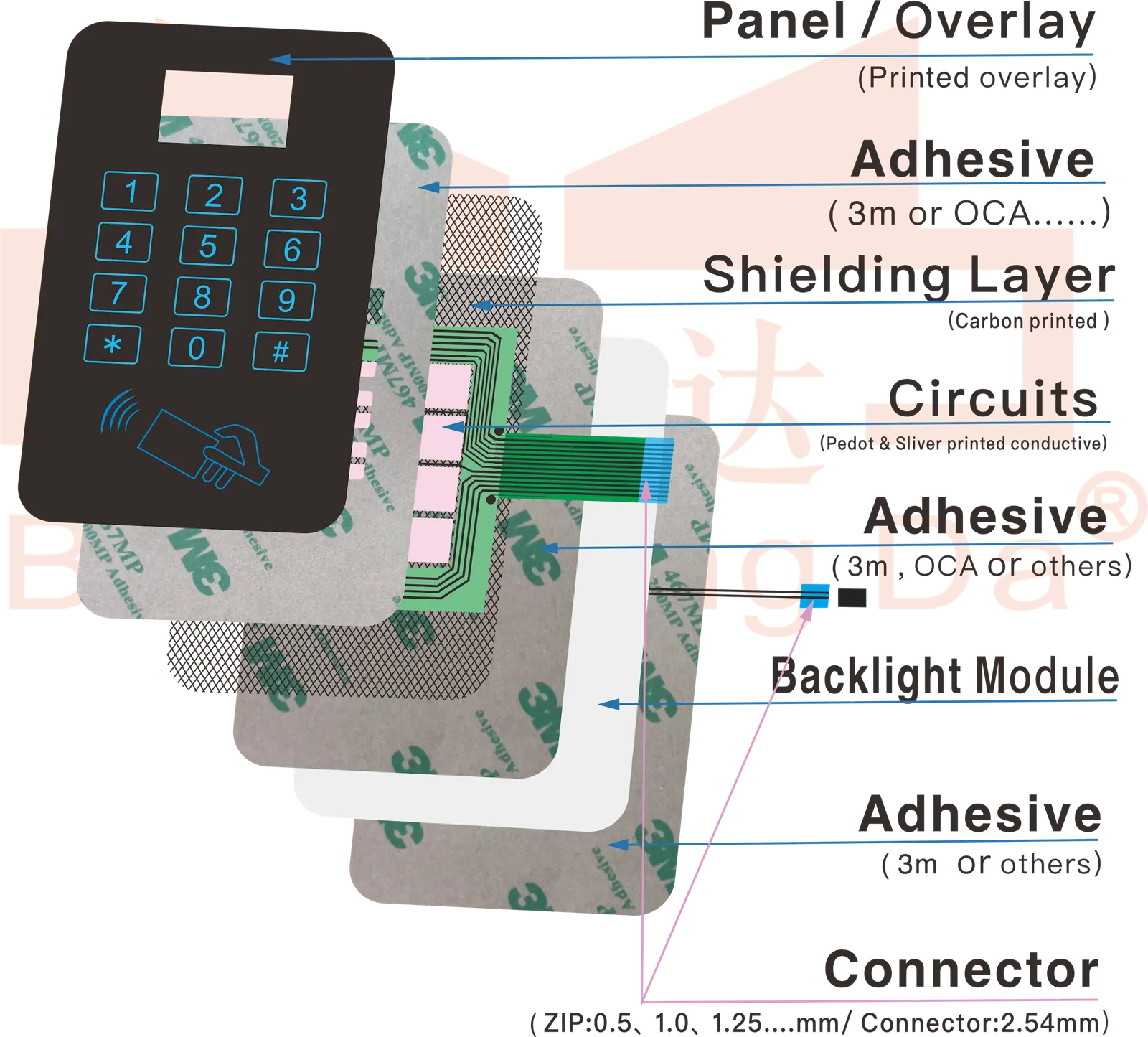

Eine kundenspezifische Folientastatur ist eine flache Bedieneinheit, deren Grafik, Tastenfelder, Schaltung, Anschlussfahne, Klebeschichten und mechanische Schnittstelle für ein bestimmtes Gerät ausgelegt werden. Für eine belastbare Konstruktion müssen Gehäuseauflage, Tastenhaptik, Leiterbahn, Stecker, Umgebung und Montage gemeinsam betrachtet werden. Baoshengda prüft Zeichnungen, Muster oder Gehäusefotos, bevor Aufbau und Musterumfang festgelegt werden. Material, Lebensdauer, Schutzart und Freigabekriterien sind projektabhängig und werden nicht pauschal versprochen. Entscheidend ist, dass die freigegebene Ausführung in den kontrollierten Produktionsunterlagen eindeutig beschrieben ist und bei Wiederholaufträgen gegen denselben Stand geprüft werden kann.
Anwendungen
Für welche Projekte ist diese Lösung geeignet?
Die Eignung wird anhand der realen Einbausituation und der vereinbarten Prüfung beurteilt. Branchenbeispiele ersetzen keine technische Projektfreigabe.
Medizintechnik
Reinigbare Bedienoberflächen, klar erkennbare Symbole und projektbezogene Abdichtung.
Fahrzeug- und Geräteelektronik
Kompakte Bedienmodule, Status-LEDs, beleuchtete Symbole und definierte Anschlussfahnen.
Technische Entscheidungen
Diese Punkte sollten vor dem ersten Muster geklärt sein.
Baoshengda nutzt Zeichnungen, Muster, Gehäusefotos und Anwendungsdaten, um offene Schnittstellen vor der Fertigung sichtbar zu machen.
Tastenhaptik
Flache Tasten, Prägung oder Metallschnappscheiben werden nach Bediengefühl und Einbauraum ausgewählt.
Elektrische Schnittstelle
Pinzahl, Raster, Kontaktseite, Versteifung und Steckverbinder müssen zur Elektronik passen.
Montagefläche
Klebstoff, Auflagebreite, Ausschnitte und Gehäusetoleranzen beeinflussen Haftung und Abdichtung.
| Frontmaterial | PET oder PC je nach Oberfläche, Grafik, Verformung und Anwendung; Auswahl nach Projektprüfung. |
|---|---|
| Schaltung | Gedruckte PET-Schaltung, FPC oder projektbezogene Trägerlösung. |
| Tasten | Flach, geprägt, taktil oder nicht taktil; Auslösekraft und Geometrie werden bemustert. |
| Anschluss | Anschlussfahne mit offenen Kontakten, ZIF-Schnittstelle oder projektspezifischem Stecker. |
| Zusatzfunktionen | LED-Anzeigen, Sichtfenster, Abschirmung, Beleuchtung oder Dead-Front-Grafik nach Zeichnung. |
Projektablauf
Von der Anfrage zur kontrollierten Wiederholfertigung.
Jede Stufe hat eine andere Aufgabe: erst Eingaben klären, dann Muster prüfen und erst nach Freigabe den Produktionsstand fixieren.
Anforderungen prüfen
Zeichnung, Anwendung, Gehäuse, Menge und kritische Merkmale erfassen.
DFM und Angebot
Offene Schnittstellen, Annahmen, Musterumfang und Angebotsbasis dokumentieren.
Muster validieren
Optik, Funktion, Einbau und projektbezogene Tests am realen Muster prüfen.
Revision sichern
Freigegebene Unterlagen und relevante Merkmale für Wiederholaufträge kontrollieren.
Anfrage vorbereiten
Welche Informationen helfen bei einer belastbaren Prüfung?
Unvollständige Unterlagen sind kein Ausschlussgrund. Kennzeichnen Sie offene Punkte, damit Annahmen nicht unbemerkt zur Produktionsvorgabe werden.
- Aktuelle Zeichnung, Skizze oder vorhandenes Muster
- Abmessungen, Tastenlayout und Gehäusefotos
- Schaltplan, Pinbelegung, Anschlussfahne und Stecker
- Musterstückzahl und erwarteter Jahresbedarf
- Einsatzumgebung, Reinigungsmittel und Freigabekriterien
FAQ
Häufige Fragen von Einkauf und Entwicklung.
Die Antworten beschreiben den technischen Entscheidungsweg. Verbindliche Produktspezifikationen entstehen erst aus den freigegebenen Projektunterlagen.
Können bestehende Folientastaturen nach Muster ersetzt werden?
Ja. Für eine technische Prüfung helfen ein freigegebenes Muster, Gehäusefotos, die aktuelle Zeichnung und eine Liste der Merkmale, die unverändert bleiben müssen.
Welche Angaben beeinflussen die Tastenhaptik?
Prägung, Metallschnappscheibe, Betätigungsfläche, Abstandshalter, Frontmaterial und das darunterliegende Gehäuse beeinflussen das Bediengefühl.
Ist eine Zeichnung für die erste Anfrage zwingend erforderlich?
Nein. Eine Skizze, Fotos und ein vorhandenes Muster können für die erste Machbarkeitsprüfung genügen. Vor der Fertigungsfreigabe werden eindeutige Unterlagen benötigt.
Nächster Schritt
Zeichnung, Muster oder Projektidee technisch prüfen lassen.
Senden Sie Produktart, Anwendung, Abmessungen, Menge und verfügbare Dateien. Fehlende Angaben können in der technischen Abstimmung geklärt werden.
