Außengeräte
Bedienfelder für Feuchtigkeit, Spritzwasser, Staub und wechselnde Temperaturen.
Dichtung als Gesamtsystem

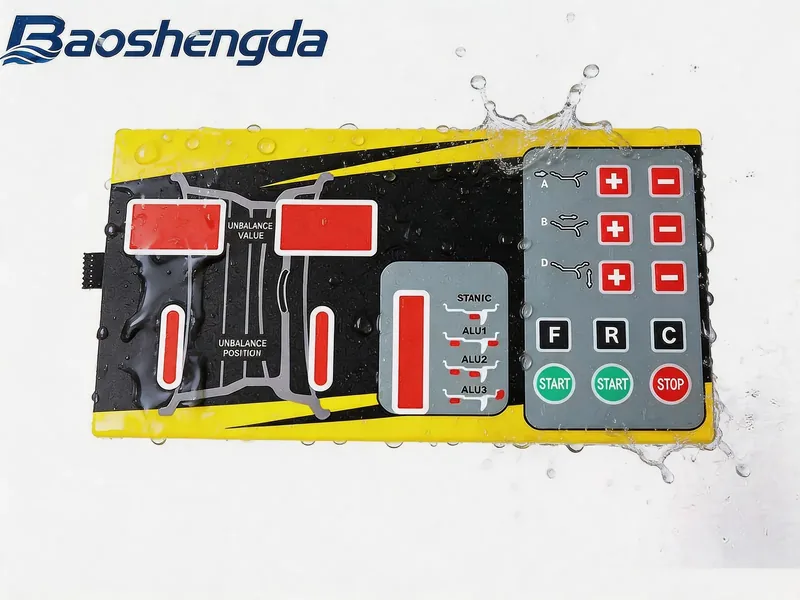

Wasserdichte Folientastaturen für anspruchsvolle Umgebungen
Eine dichte Bedienoberfläche entsteht nicht allein durch die Folientastatur. Randzone, Gehäuse, Klebstoff, Ausschnitte und Austritt der Anschlussfahne müssen zusammen ausgelegt werden.
- ZeichnungPDF, DXF, Artwork oder Muster
- PrototypOptik, Funktion und Einbau prüfen
- SerieFreigegebenen Revisionsstand kontrollieren
Projektbezogene FertigungEntwurf → Muster → Freigabe → Serie
Kurzantwort für Einkauf und Konstruktion
Wann ist eine Folientastatur wirklich für Feuchtigkeit geeignet?
Eine wasserdichte Folientastatur ist eine projektspezifisch abgedichtete Bedieneinheit, bei der Wasserpfade an Rand, Tasten, Fenstern, Klebefläche und Anschlussfahne kontrolliert werden. Die tatsächliche Schutzwirkung hängt auch von Gehäusegeometrie, Oberflächenenergie, Anpressung, Montage und Prüfmethode ab. Deshalb sollte eine Schutzart nicht allein aus einer Standardbeschreibung übernommen werden. Baoshengda prüft die geforderte Umgebung, den Dichtungsweg und die Einbausituation vor der Bemusterung. Falls eine IP-Prüfung oder ein kundenspezifischer Dichtigkeitstest erforderlich ist, müssen Prüfaufbau, Musterstand und Akzeptanzkriterien vorab festgelegt werden.
Anwendungen
Für welche Projekte ist diese Lösung geeignet?
Die Eignung wird anhand der realen Einbausituation und der vereinbarten Prüfung beurteilt. Branchenbeispiele ersetzen keine technische Projektfreigabe.
Reinigbare Geräte
Flache Bedienoberflächen für regelmäßige Reinigung und kontrollierte Medienbeständigkeit.
Mobile und industrielle Systeme
HMI-Module für robuste Gehäuse, Servicegeräte und dezentrale Steuerungen.
Technische Entscheidungen
Diese Punkte sollten vor dem ersten Muster geklärt sein.
Baoshengda nutzt Zeichnungen, Muster, Gehäusefotos und Anwendungsdaten, um offene Schnittstellen vor der Fertigung sichtbar zu machen.
Dichtungsrand
Ausreichende, ununterbrochene Klebeflächen und kontrollierte Abstände zu Ausschnitten.
Fahnenaustritt
Route, Biegeradius und Abdichtung der Anschlussfahne müssen zum Gehäuse passen.
Prüfung
Schutzart, Sprüh-, Tauch- oder kundenspezifische Tests benötigen einen definierten Aufbau.
| Randaufbau | Projektbezogene Dichtungsbreite, Abstandshalter und Klebeschichten. |
|---|---|
| Frontfolie | PET oder PC mit rückseitigem Druck und kontrollierten Fenstern oder Ausschnitten. |
| Klebstoff | Auswahl nach Gehäusematerial, Oberfläche, Temperatur und Medienkontakt. |
| Anschlussfahne | Austrittsrichtung, Verstärkung, Kontaktseite und Gehäusedurchführung. |
| Nachweis | Prüfung an freigegebenem Muster und realitätsnaher Montage statt pauschaler Schutzbehauptung. |
Projektablauf
Von der Anfrage zur kontrollierten Wiederholfertigung.
Jede Stufe hat eine andere Aufgabe: erst Eingaben klären, dann Muster prüfen und erst nach Freigabe den Produktionsstand fixieren.
Anforderungen prüfen
Zeichnung, Anwendung, Gehäuse, Menge und kritische Merkmale erfassen.
DFM und Angebot
Offene Schnittstellen, Annahmen, Musterumfang und Angebotsbasis dokumentieren.
Muster validieren
Optik, Funktion, Einbau und projektbezogene Tests am realen Muster prüfen.
Revision sichern
Freigegebene Unterlagen und relevante Merkmale für Wiederholaufträge kontrollieren.
Anfrage vorbereiten
Welche Informationen helfen bei einer belastbaren Prüfung?
Unvollständige Unterlagen sind kein Ausschlussgrund. Kennzeichnen Sie offene Punkte, damit Annahmen nicht unbemerkt zur Produktionsvorgabe werden.
- Ziel-Schutzart oder konkrete Belastung
- Gehäusematerial, Klebefläche und Fotos
- Position der Anschlussfahne und Durchführung
- Reinigungsmittel, Temperatur und Außeneinsatz
- Geplanter Dichtigkeits- oder Freigabetest
FAQ
Häufige Fragen von Einkauf und Entwicklung.
Die Antworten beschreiben den technischen Entscheidungsweg. Verbindliche Produktspezifikationen entstehen erst aus den freigegebenen Projektunterlagen.
Garantiert die Folientastatur allein die IP-Schutzart des Geräts?
Nein. Die Schutzart des Gesamtsystems hängt auch von Gehäuse, Montage, Klebefläche, Durchführungen und Prüfaufbau ab.
Warum ist der Austritt der Anschlussfahne kritisch?
An der Fahne treffen flexible Schichten, Gehäuseöffnung und Biegebewegung zusammen. Eine ungünstige Route kann einen Wasserpfad oder mechanische Spannung erzeugen.
Welche Unterlagen helfen bei der Dichtungsprüfung?
Querschnitt, Gehäusezeichnung, Fotos der Auflagefläche, Zielprüfung und die vorgesehenen Montagebedingungen sind besonders hilfreich.
Nächster Schritt
Zeichnung, Muster oder Projektidee technisch prüfen lassen.
Senden Sie Produktart, Anwendung, Abmessungen, Menge und verfügbare Dateien. Fehlende Angaben können in der technischen Abstimmung geklärt werden.
