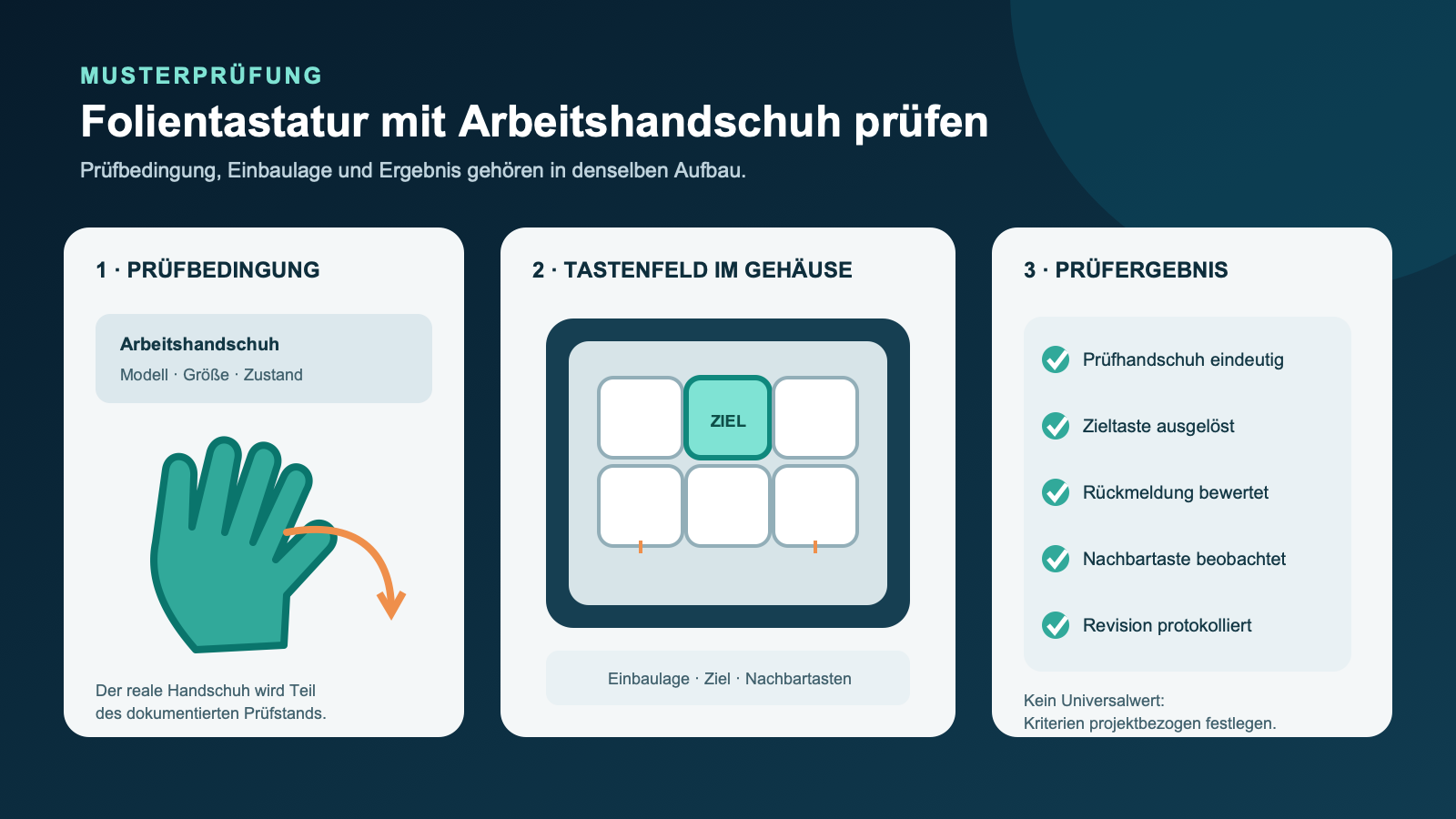

Kurzantwort: Prüfen Sie die Folientastatur mit dem konkret vorgesehenen Arbeitshandschuh, in der realen Einbaulage und anhand einer typischen Bedienfolge. Dokumentieren Sie Handschuhmodell und -größe, Tasten- und Gehäusestand sowie klare Kriterien für Zieltaste, Nachbartasten und haptische Rückmeldung. Ein Kraftwert oder eine unmontierte Einzelprobe reicht für diese Entscheidung nicht aus.
Bei einer kundenspezifischen Folientastatur entsteht das Bediengefühl aus Tastenfläche, Prägung oder Schnappscheibe, Abstandsschichten, Frontmaterial und der Unterstützung durch das Gehäuse. Ein Handschuh verändert zusätzlich den Kontakt zur Taste und die wahrgenommene Rückmeldung. Deshalb gehört er in den Prüfaufbau, wenn er später bei der Bedienung getragen wird.
Die AMB 2026 nennt digitale Assistenzsysteme für Bedienung und Service als aktuelles Thema. Unabhängig von der Software bleibt für ein physisches Tastenfeld eine einfache Frage offen: Lässt sich die beabsichtigte Funktion mit der tatsächlichen Handbekleidung eindeutig auslösen?
Den Prüfhandschuh eindeutig festlegen
Die Angabe „Bedienung mit Handschuh“ ist nicht prüfbar, solange der Handschuh nicht genauer beschrieben ist. Material, Beschichtung, Fingerform, Größe, Passform und Gebrauchszustand können sich unterscheiden. Für das Musterprotokoll sollten mindestens folgende Angaben feststehen:
- Hersteller und Modell oder eine eindeutige interne Bezeichnung,
- Größe und vorgesehene Trageweise,
- trockener, feuchter oder anderweitig definierter Zustand, sofern dies zur realen Anwendung gehört,
- neue oder repräsentativ gebrauchte Ausführung,
- Bedienaufgaben, bei denen der Handschuh getragen wird.
Müssen mehrere Handschuhtypen verwendet werden, wird nicht automatisch nur der dickste geprüft. Ein dicker Handschuh kann die Rückmeldung dämpfen, während eine andere Fingerform oder Oberfläche die Zielgenauigkeit stärker beeinflusst. Legen Sie repräsentative Varianten fest und protokollieren Sie die Ergebnisse getrennt.
Die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin nennt die Bedienbarkeit mit Schutzhandschuhen ausdrücklich als mögliche Anforderung an eine Benutzungsschnittstelle. Die DGUV Information 209-068 zeigt zugleich, dass die Eignung von Eingabemittel und Bedienaufgabe abhängt. Beide Quellen liefern keine Universalmaße für Folientastaturen; sie stützen die Entscheidung, den realen Handschuh im Projekt zu prüfen.
Tastenfeld und Bedienaufgabe gemeinsam prüfen
Ein Tastenfeld kann auf dem Schreibtisch gut erreichbar wirken und in der Maschine trotzdem unklar zu bedienen sein. Einbauhöhe, Blickwinkel, Handauflage, benachbarte Gehäusekanten und die Reihenfolge der Bedienhandlungen verändern die Situation. Bauen Sie das Muster deshalb in die Zielbaugruppe oder in einen mechanisch repräsentativen Prüfaufbau ein.
Definieren Sie nicht nur, welche Taste gedrückt wird, sondern auch die Aufgabe davor und danach. Eine typische Folge kann beispielsweise aus Funktion erkennen, Zieltaste betätigen und Zustandsrückmeldung kontrollieren bestehen. Beobachtet wird, ob die gewünschte Taste ohne Suche ausgelöst wird und ob eine benachbarte Taste unbeabsichtigt reagiert.
Die konsolidierte EU-Maschinenverordnung 2023/1230 nennt für Stellteile unter anderem Sichtbarkeit, Erkennbarkeit, eindeutige Betätigung und einen zur Steuerwirkung passenden Betätigungswiderstand. Diese Kriterien helfen, Prüffragen zu ordnen. Ob und wie die Verordnung für eine konkrete Maschine gilt, sowie alle Fragen zu Risikobeurteilung und Konformität, sind jedoch separat durch den Maschinenhersteller zu bewerten.
Haptik nicht aus einem Einzelwert ableiten
Eine vereinbarte Betätigungskraft kann ein wichtiges Merkmal sein, beschreibt aber nicht allein, was die Bedienperson durch den Handschuh wahrnimmt. Auch die Größe der Betätigungsfläche, die Form einer Prägung, die Schnappscheibe, der Schichtaufbau und die Unterstützung unter der Taste wirken zusammen.
Prüfen Sie daher mindestens zwei getrennte Ergebnisse:
- Elektrische Auslösung: Die Zieltaste schaltet innerhalb des vereinbarten Prüfablaufs.
- Wahrnehmbare Rückmeldung: Die Bedienperson kann die Betätigung unter den festgelegten Bedingungen ausreichend erkennen.
Das zweite Ergebnis kann taktil, akustisch oder über eine Anzeige wahrgenommen werden, je nach Gerätekonzept. Der Artikel setzt dafür keine allgemeine Mindestkraft und kein universelles Bestehenskriterium. Diese Werte werden aus Bedienaufgabe, Risikoanalyse und Zielbaugruppe projektspezifisch festgelegt.
Zieltaste und Nachbartasten getrennt beobachten
Der Handschuhfinger kann eine größere Kontaktfläche als die unbekleidete Fingerkuppe bilden. Für die Musterprüfung sollte daher sichtbar sein, welcher grafische Bereich die Zieltaste bezeichnet und wo die elektrisch wirksame Betätigungszone liegt. Der Prüfer betätigt die Mitte sowie vereinbarte Randpositionen, ohne absichtlich unrealistische Fehlbedienungen zu erzeugen.
Notieren Sie getrennt:
- Zieltaste erkannt und beabsichtigt betätigt,
- Zieltaste elektrisch ausgelöst,
- haptische oder andere Rückmeldung wahrgenommen,
- benachbarte Taste nicht unbeabsichtigt ausgelöst,
- Bedienfolge in der vorgesehenen Haltung abgeschlossen.
Wenn ein Ergebnis unklar ist, wird nicht nur die Tastenfläche vergrößert. Auch Grafik, Abstand, Prägung, Schnappscheibe, Gehäuseunterstützung oder die Bedienfolge können geändert werden. Jede Variante erhält einen eigenen Zeichnungs- und Musterstand.
Das Muster in der Zielbaugruppe bewerten
Eine kleine Prüfmatrix verbindet Eingabe, Beobachtung und Freigabekriterium:
| Prüfschritt | Festzuhaltende Beobachtung | Projektspezifisches Kriterium |
|---|---|---|
| Handschuh und Aufbau identifizieren | Modell, Größe, Zustand, Musterrevision und Einbaulage stimmen mit dem Plan überein | festgelegter Prüfstand vorhanden |
| Funktion erkennen | Symbol und Zieltaste sind aus der vorgesehenen Position unterscheidbar | vom Projektteam definiert |
| Zieltaste betätigen | elektrische Auslösung und Rückmeldung werden getrennt erfasst | vereinbarte Reaktion erreicht |
| Randpositionen prüfen | Wirkung an vereinbarten Positionen innerhalb der Taste | keine unbegründete Ausweitung des Tests |
| Nachbartasten beobachten | keine unbeabsichtigte elektrische Auslösung | projektbezogene Akzeptanzregel |
| Bedienfolge wiederholen | Ablauf, Auffälligkeiten und Bedienperson werden dokumentiert | vereinbarte Anzahl und Bedingungen |
Verwenden Sie dafür die reale Steuerung oder einen eindeutig beschriebenen Prüfadapter. Ein einfacher Durchgangstest kann den elektrischen Kontakt bestätigen, bildet aber weder die Einbaulage noch die Wahrnehmung durch den Handschuh vollständig ab.
Das Prüfprotokoll an den Revisionsstand binden
Ein Freigabevermerk ohne Bezug zu den geprüften Teilen lässt sich beim Wiederholauftrag schwer nachvollziehen. Das Protokoll sollte deshalb Folientastaturzeichnung, Grafikstand, Gehäuse- oder Prüfaufbau, Handschuhdaten, Testbedingungen und Ergebnis zusammenführen.
Fotos können Handhaltung und Einbaulage ergänzen. Sie ersetzen jedoch nicht die Maß- und Revisionsangaben. Werden personenbezogene Aufnahmen erstellt, sind sie nach den Regeln des jeweiligen Unternehmens zu behandeln; für die technische Dokumentation genügt meist eine Aufnahme ohne identifizierbare Person.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung helfen folgende Unterlagen:
- Gesamtzeichnung der Folientastatur mit Tasten- und Grafikfeldern,
- Gehäusequerschnitt oder Fotos der vorgesehenen Einbaulage,
- Handschuhhersteller, Modell, Größe und relevante Einsatzbedingungen,
- gewünschte Haptik sowie vorhandene Angaben zu Prägung oder Schnappscheibe,
- Schaltmatrix oder Pinbelegung für Ziel- und Nachbartasten,
- typische Bedienfolge und vom Projektteam festgelegte Akzeptanzkriterien,
- Musterstückzahl und der aktuelle Zeichnungsstand,
- offene Punkte, die erst am Muster entschieden werden sollen.
Baoshengda kann diese Angaben gegen Folientastaturaufbau, Tastenfelder, Schaltung und mechanische Schnittstelle prüfen. Die Auswahl des Arbeitshandschuhs, die Risikobeurteilung und die Freigabe der fertigen Maschine oder des Geräts bleiben in der Verantwortung des jeweiligen Projekts.
Fragen für die technische Abstimmung
Reicht die Angabe „Bedienung mit Standard-Arbeitshandschuh“? Nein. Für einen wiederholbaren Vergleich werden mindestens ein identifizierbares Modell, die Größe, der Zustand und die konkrete Bedienaufgabe benötigt.
Kann die Betätigungskraft allein die Bedienbarkeit bestätigen? Nein. Sie beschreibt nur einen Teil der Schnittstelle. Tastenfläche, Prägung, Schichtaufbau, Gehäuseunterstützung, Handschuh und Rückmeldung müssen im vereinbarten Musteraufbau zusammen bewertet werden.
Muss jede Bedienperson dieselbe Wahrnehmung melden? Die Stichprobe und das Akzeptanzkriterium legt das Projektteam fest. Wichtig ist, Bedienpersonen und Ergebnisse nachvollziehbar zu protokollieren, statt eine Einzelmeinung ohne Prüfbedingungen als allgemeine Freigabe zu behandeln.
