Kurzantwort: Prüfen Sie die Betätigungskraft nicht an einer frei liegenden Folientastatur, wenn später der Einbauzustand freigegeben werden soll. Legen Sie Taststempel, Messstelle, Betätigungsrichtung, Geschwindigkeit, Gehäuseauflage und elektrisches Schaltkriterium vorab fest. Erfassen Sie Kraft und Weg über denselben Hub und markieren Sie, wann der Kontakt schaltet und wann die Taste zurückkehrt. Erst ein Protokoll mit Aufbau, Revision und Wiederholungen macht zwei Musterstände vergleichbar.
Bei einer kundenspezifischen Folientastatur ist die Betätigungskraft nur ein Teil der Bedienrückmeldung. Frontfolie, Prägung, Schnappscheibe, Abstandsschichten, Schaltung, Klebung und Gehäuseauflage wirken als Aufbau zusammen. Ein einzelner Kraftwert ohne Messbedingungen sagt deshalb nicht sicher aus, wie sich die Taste im Gerät bedienen lässt.
Zuerst festlegen, was der Messwert entscheiden soll
Vor dem Prüfaufbau sollte das Projektteam die Freigabefrage formulieren. Soll geprüft werden, ob alle Tasten innerhalb eines vereinbarten Kraftbereichs liegen? Geht es um Unterschiede zwischen Tastenfeldern, um die Zuordnung von Kraftmaximum und elektrischem Schaltpunkt oder um einen Vergleich vor und nach einer Konstruktionsänderung? Diese Fragen benötigen nicht zwingend dieselbe Auswertung.
Trennen Sie mindestens vier Merkmale:
- Betätigungskraft: die Kraft, die im definierten Hubverlauf an der Messstelle erfasst wird;
- Schaltpunkt: die Position oder der Zeitpunkt, an dem der elektrische Kontakt seinen Zustand ändert;
- Schaltweg: der bis zum festgelegten Schaltkriterium zurückgelegte Weg;
- Rücklauf: das Verhalten beim Entlasten, einschließlich des elektrischen Rückschaltpunkts, wenn dieser für das Projekt relevant ist.
Taktile Rückmeldung ist nicht automatisch mit einem einzelnen dieser Werte gleichzusetzen. Eine Schnappscheibe kann einen spürbaren Kraftabfall erzeugen; Prägung, Tastenfläche und Einbau können die Wahrnehmung zusätzlich beeinflussen. Wenn die tatsächliche Bedienbarkeit für eine bestimmte Nutzergruppe beurteilt werden soll, bleibt neben der Messung ein anwendungsbezogener Gebrauchstest erforderlich.
Den Einbauzustand als Teil des Prüfaufbaus dokumentieren
Die Unterlage unter der Tastatur beeinflusst, wie sich Schichten beim Drücken verformen. Prüfen Sie das Serienmuster deshalb möglichst auf dem vorgesehenen Gehäuse oder auf einer mechanisch beschriebenen Ersatzaufnahme. Halten Sie fest:
- Gehäusezeichnung und Ausschnitt unter dem Tastenfeld,
- ebene Auflage, Hohlraum oder darunterliegende Bauteile,
- Klebesystem und tatsächlich verklebter Bereich,
- Frontfolie, Prägung, Schnappscheibe und Schichtaufbau,
- Messstelle innerhalb der Taste,
- Zustand der Befestigung und Einbaurichtung,
- Zeichnungs-, Stücklisten- und Musterrevision.
Ein Messwert an der unverklebten Einzelkomponente kann für eine frühe Bauteilkontrolle nützlich sein. Er darf aber nicht stillschweigend mit dem Wert der montierten Zielbaugruppe verglichen werden. Wenn beide Stände benötigt werden, erhalten sie getrennte Bezeichnungen und eigene Akzeptanzregeln.

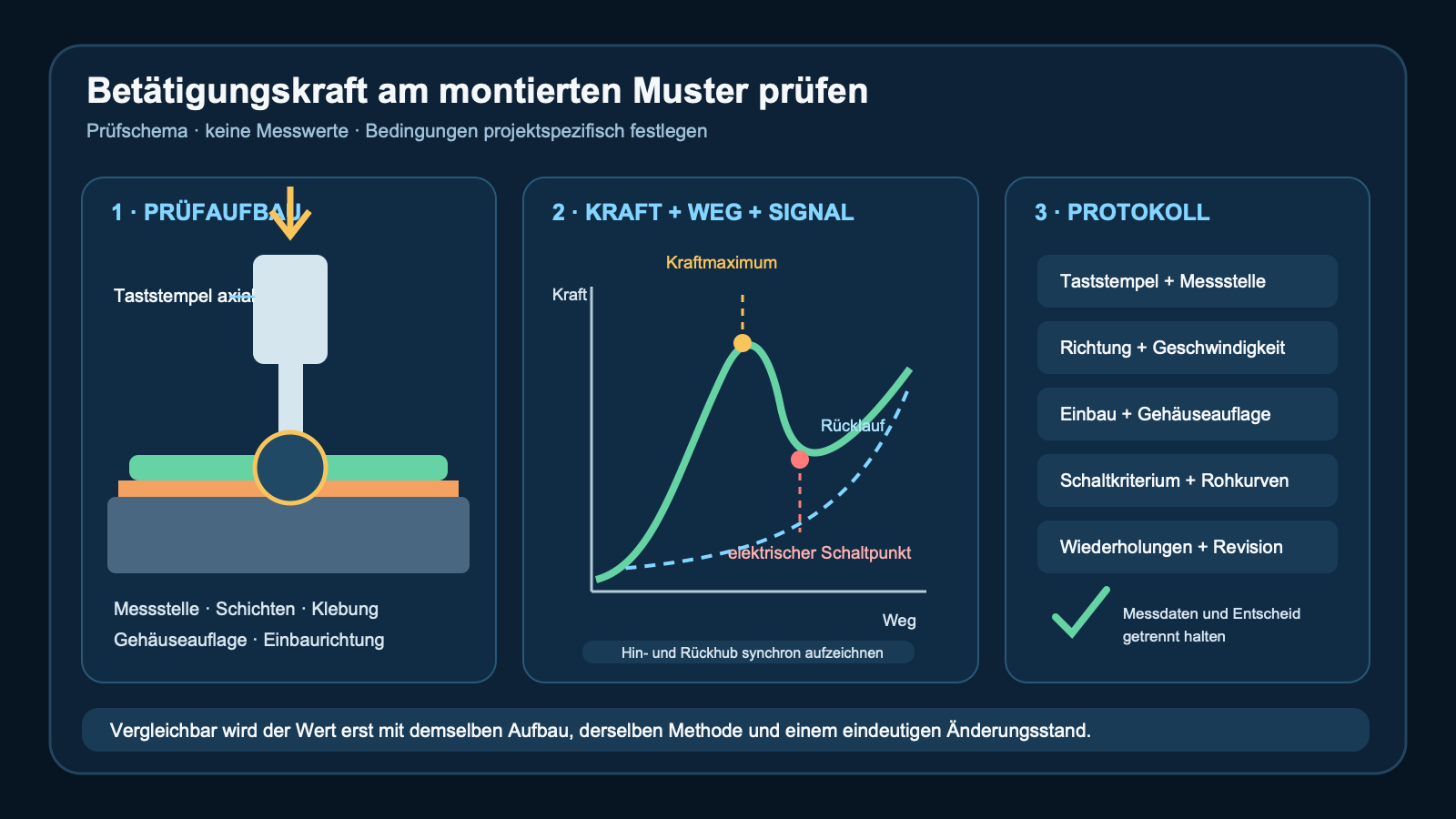

Taststempel, Messstelle und Bewegung festlegen
Der Taststempel muss reproduzierbar auf die vorgesehene Stelle treffen. Seine Form und Auflagefläche gehören in das Protokoll, weil eine schmale Spitze die Last anders einleitet als eine breite, fingerähnliche Fläche. Der Stempel wird möglichst axial zur vorgesehenen Betätigungsrichtung geführt. Eine seitliche Belastung oder ein schräges Anfahren kann das Ergebnis verändern und sollte nicht als normaler Messhub mitgemessen werden.
Auch die Messstelle ist nicht beliebig. Bei einer großen oder geprägten Taste können Mitte und Rand unterschiedliche Kurven zeigen. Definieren Sie deshalb für jede Tastenform, ob in der geometrischen Mitte, an einer markierten Funktionsfläche oder an mehreren Stellen geprüft wird. Die Prüfzeichnung sollte diese Punkte eindeutig zeigen.
Zum Bewegungsprofil gehören Startposition, Annäherung, Prüfgeschwindigkeit, maximaler Weg oder eine sichere Abschaltbedingung sowie der Rückhub. Dieser Artikel setzt dafür keine Zahlen fest. Die Werte müssen zum Aufbau, zum Messsystem und zur Projektspezifikation passen. Ein mechanischer Überlastschutz kann verhindern, dass Prüfmittel oder Muster bei einem unerwartet hohen Widerstand beschädigt werden.
Kraft, Weg und elektrischen Schaltpunkt synchron erfassen
Ein Anwendungsbeispiel von burster zur Prüfung von Mikroschaltern erfasst Bedienkraft und Messweg gemeinsam und wertet sie als Kraft-Weg-Kennlinie aus. Das Beispiel ist keine Norm für Folientastaturen. Es zeigt jedoch, warum eine synchrone Aufzeichnung mehr Information liefert als ein isolierter Spitzenwert.
Für eine Folientastatur kann das Prüfmittel zusätzlich das elektrische Signal überwachen. Dadurch lassen sich im selben Hub markieren:
- der Beginn des mechanischen Kontakts mit der Taste,
- der Kraftanstieg bis zum lokalen Maximum,
- ein möglicher Kraftabfall bei taktiler Rückmeldung,
- der elektrische Schaltpunkt,
- der weitere Weg bis zur festgelegten Abschaltbedingung,
- Kraft- und Rückschaltverhalten beim Entlasten.
Die automatische Haptikprüfung von burster beschreibt dafür einen linear geführten Taststößel und die Ermittlung von Betätigungs- und Schaltpunkten. Auch hier bleibt die Übertragung auf das konkrete Folientastaturprojekt eine technische Festlegung: Sensorbereich, Auflösung, Abtastrate, Filterung und elektrische Auswertung müssen zum erwarteten Signal passen und im Prüfbericht angegeben werden.
Nicht nur das Kraftmaximum vergleichen
Zwei Kurven können ein ähnliches Maximum haben und sich dennoch an anderer Stelle unterscheiden. Bei der Freigabe können je nach Projekt zusätzlich relevant sein:
| Beobachtung | Was dokumentiert wird | Warum die Bedingung wichtig ist |
|---|---|---|
| Kraftmaximum | Wert und Wegposition | nur mit gleichem Aufbau vergleichbar |
| elektrischer Schaltpunkt | Kraft und Weg beim Zustandswechsel | verbindet Mechanik mit der tatsächlichen Eingabe |
| Kraftabfall | Verlauf nach dem Maximum | kann eine taktile Rückmeldung beschreiben, ist aber keine Nutzerfreigabe allein |
| Rückschaltpunkt | Kraft und Weg beim Entlasten | zeigt die elektrische Rückkehr im definierten Prüfhub |
| Streuung | Einzelkurven statt nur Mittelwert | macht Ausreißer und Unterschiede zwischen Tasten sichtbar |
| Kurvenform | vollständiger Hin- und Rücklauf | verhindert, dass relevante Veränderungen hinter einem Einzelwert verschwinden |
Welche Zeilen zu einem Akzeptanzkriterium werden, entscheidet das Projektteam vor der Messung. Ein Prüfbericht sollte Messdaten und Freigabeentscheid trennen: Die Kurve ist die Beobachtung; der Vergleich mit vereinbarten Grenzen ist der Entscheid.
Wiederholungen und Reihenfolge vorab definieren
Eine einzige Betätigung kann durch Setzen der Schichten, Anfangsreibung oder eine ungenaue Position beeinflusst sein. Definieren Sie daher, ob Vorbetätigungen vorgesehen sind und wie viele aufgezeichnete Wiederholungen je Messstelle benötigt werden. Legen Sie auch fest, ob alle Tasten eines Musters, eine begründete Auswahl oder mehrere Muster geprüft werden.
Die Reihenfolge sollte nachvollziehbar bleiben. Werden Messstelle, Stempel, Geschwindigkeit oder Einbau zwischen zwei Reihen geändert, erhalten die Datensätze eine neue Kennzeichnung. Temperatur, Konditionierungszeit und andere Umgebungsbedingungen werden nur dann als Akzeptanzfaktoren eingesetzt, wenn die Anwendung oder Spezifikation dies verlangt; sie gehören dann mit tatsächlichen Werten in das Protokoll.
Bei einer Änderung an Frontfolie, Prägung, Schnappscheibe, Abstandsschicht, Leiterbahnaufbau, Klebung oder Gehäuse muss das Team bewerten, welche Messmerkmale erneut zu prüfen sind. Ein Ergebnis wird nicht automatisch auf einen anderen Änderungsstand übertragen.
Akzeptanzwerte aus der Geräteanwendung ableiten
Für Maschinen nennt die Richtlinie 2006/42/EG bei Stellteilen unter anderem den Betätigungswiderstand im Zusammenhang mit ergonomischen Prinzipien und der Steuerwirkung. Daraus folgt keine allgemeine Kraftvorgabe für jede Folientastatur. Der Maschinenhersteller bewertet, welche Regel für Funktion, Bedienaufgabe und Risikobeurteilung des konkreten Geräts gilt.
Eine niedrige Kraft ist nicht grundsätzlich besser. Zu wenig Widerstand kann in einer Anwendung unbeabsichtigte Eingaben begünstigen; eine hohe Kraft kann häufige Bedienvorgänge erschweren. Tastenfläche, Abstand, Bedienhäufigkeit, Handschuhe, Haltung, Fehlbedienungsrisiko und Rückmeldung gehören zur Systementscheidung. Der Musterprüfplan übersetzt diese Geräteanforderung in messbare, projektspezifische Kriterien, ohne sie durch einen Lieferanten-Nennwert zu ersetzen.
Was in das Prüfprotokoll gehört
Ein revisionsgebundener Datensatz sollte mindestens enthalten:
- Projekt-, Muster- und Zeichnungsrevision,
- Identifikation der geprüften Taste und Messstelle,
- montierter Aufbau, Gehäuseaufnahme und Klebezustand,
- Taststempel mit Form und Abmessung,
- Betätigungsrichtung, Geschwindigkeit und Hubgrenzen,
- Kraft- und Wegmesssystem mit verwendetem Messbereich,
- elektrisches Prüfverfahren und Definition des Schaltzustands,
- Vorbetätigungen, Wiederholungszahl und Prüfreihenfolge,
- tatsächliche Umgebungsbedingungen, soweit relevant,
- Einzelkurven, abgeleitete Werte und getrennten Akzeptanzentscheid,
- Abweichungen, offene Punkte und verantwortliche Revision.
Fotos des Aufbaus und eine markierte Prüfzeichnung helfen, die Messung später zu wiederholen. Sie ersetzen weder die Kalibrierinformationen des Prüfmittels noch die Rohdaten.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung helfen folgende Angaben:
- Frontgrafik und Tastenabmessungen mit eindeutiger Revision,
- gewünschte taktile oder nichttaktile Ausführung,
- vorhandener Schichtaufbau, Prägung und Schnappscheibenangaben,
- Gehäusezeichnung, Ausschnitte, Auflageflächen und Einbaulage,
- Anschlussbelegung und elektrisches Schaltkriterium,
- vorhandene Zielwerte oder Vergleichsmuster mit dokumentierter Messmethode,
- Bedienkontext wie Handschuh, Häufigkeit und kritische Funktionen,
- gewünschter Musterumfang und geplante Prüfstellen.
Baoshengda kann diese Daten gegen den vorgesehenen Folientastaturaufbau und die Musterplanung prüfen. Die Freigabe des vollständigen Geräts, seine Risikobeurteilung und die anwendungsbezogenen Akzeptanzwerte bleiben beim jeweiligen Projektteam.
Fragen für die technische Abstimmung
Reicht die Angabe „Betätigungskraft nach Standard“? Nein, wenn Standard, Messaufbau und Auswertung nicht eindeutig bezeichnet sind. Für einen vergleichbaren Musterentscheid werden mindestens Einbauzustand, Stempel, Messstelle, Bewegung, elektrischer Schaltpunkt und Akzeptanzregel benötigt.
Kann der Nennwert der Schnappscheibe übernommen werden? Er kann ein Bauteilmerkmal sein. Die montierte Folientastatur umfasst jedoch weitere Schichten und die Gehäuseauflage. Ob und wie der Nennwert als Gerätekriterium dient, muss am vereinbarten Aufbau geprüft werden.
Ist ein Kraftmessgerät ohne Wegerfassung ausreichend? Das hängt von der Freigabefrage ab. Für eine reine Kraftkontrolle kann es genügen. Wenn Kraftmaximum, Schaltpunkt, Hub und Rücklauf einander zugeordnet werden sollen, ist eine synchrone Weg- und Signalaufzeichnung aussagekräftiger.
Ersetzt die Messung einen Bedienversuch? Nein. Die Messung schafft reproduzierbare mechanische und elektrische Daten. Erreichbarkeit, Fehlbedienung, Handschuhgebrauch und subjektive Rückmeldung müssen im Nutzungskontext separat bewertet werden.
Wenn diese Unterlagen vorliegen, können Sie Zeichnung und Prüfanforderungen zur technischen Prüfung senden. So wird aus einem einzelnen Kraftwert ein vergleichbarer Musterentscheid mit klarer Messmethode und Revision.
