Auch bei einer kleinen Stückzahl bleibt eine kundenspezifische Folientastatur eine technische Schnittstelle zum Gerät. Vor dem ersten Muster muss deshalb nicht jedes Detail endgültig freigegeben sein. Geklärt sein müssen jedoch alle Angaben, die für die vorgesehenen Prüfungen erforderlich sind.
Soll mit dem Muster die Passform geprüft werden, brauchen Kontur, Fenster, Tastenmitten und Klebefläche einen eindeutigen Stand. Soll die elektrische Funktion bewertet werden, kommen Schaltung, Pinbelegung, Anschlussfahne und Stecker hinzu. Was noch offen ist, sollte im Musterauftrag ausdrücklich als offen gekennzeichnet werden.
Kleine Menge, gleiche Schnittstellen
Eine kundenspezifische Folientastatur verbindet Frontgrafik, Tastenfelder, Schaltung, Anschlussfahne, Klebeschichten und die mechanische Schnittstelle zum Gehäuse. Eine geringe Bestellmenge ändert diese Abhängigkeiten nicht. Sie verändert vor allem die Beschaffungsfrage: Was soll mit dem ersten Muster geprüft werden, und welcher bestätigte Stand soll einem Wiederholauftrag zugrunde liegen?
Für die Anfrage ist es hilfreich, drei Situationen auseinanderzuhalten:
- Ein Funktions- oder Einbaumuster dient einer klar begrenzten Prüfung, etwa von Passform, Tastenbelegung oder Anschluss.
- Sollen mehrere Geräte für Einbau- oder Feldversuche ausgestattet werden, müssen die dafür relevanten Merkmale zusammenpassen.
- Für einen Wiederholauftrag muss ein dokumentierter Stand vorliegen, damit Grafik, Schaltung und Anschlussausführung eindeutig zugeordnet werden können.
Manche Unternehmen bezeichnen den zweiten Schritt als Vorserie oder Pilotserie. Solche Phasen sind nicht branchenübergreifend einheitlich definiert. Für die Abstimmung ist daher der konkrete Verwendungszweck wichtiger als die Bezeichnung.

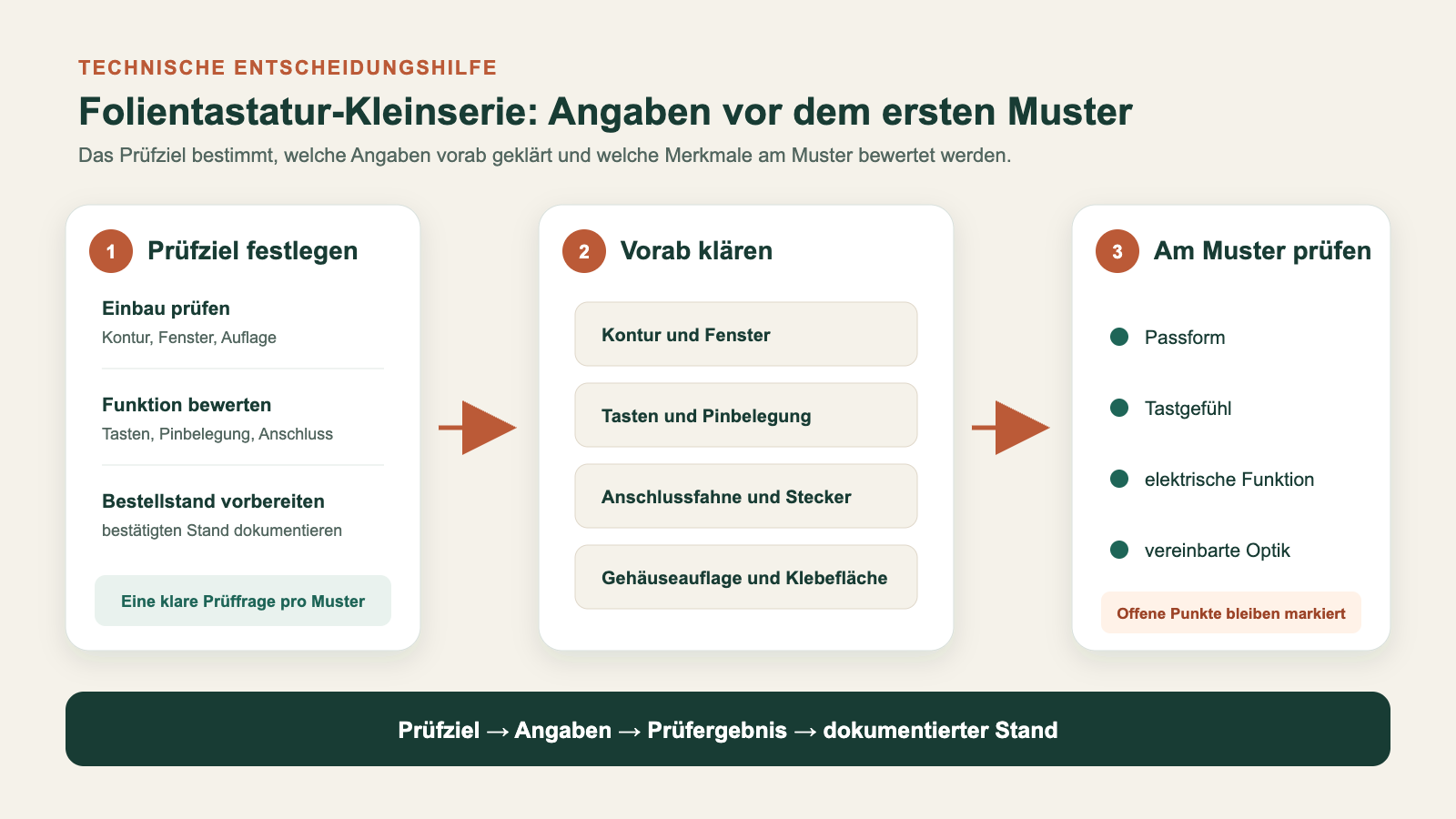

Festlegen, was mit dem ersten Muster geprüft werden soll
„Bitte ein Muster herstellen“ beschreibt noch keinen eindeutigen Prüfauftrag. Besser ist eine kurze Frage, die sich nach dem Einbau oder der Prüfung konkret beantworten lässt:
- Passt die Außenkontur in den vorhandenen Gehäuseausschnitt?
- Liegen Fenster, Symbole und Tasten über den vorgesehenen Bauteilen?
- Stimmt die Pinbelegung mit der Elektronik überein?
- Erreicht die Anschlussfahne den Stecker ohne ungünstige Führung?
- Lässt sich das Tastgefühl in der eingebauten Baugruppe bewerten?
- Soll die optische Ausführung bereits freigegeben werden oder zunächst nur die Funktion?
Die DFM- und Zeichnungsprüfung kann offene Schnittstellen vor der Musterfertigung sichtbar machen. Welche Merkmale für die Zielbaugruppe maßgeblich sind, legt jedoch das Projektteam fest.
Was vor dem Muster feststehen muss – und was offen bleiben darf
Nicht jede frühe Variante ist ein Fehler. Problematisch wird sie erst, wenn unklar bleibt, ob das Muster einen vorläufigen Stand oder die geplante Ausführung darstellt.
| Prüfbereich | Vor dem Muster festlegen | Kann vorläufig bleiben, wenn … |
|---|---|---|
| Kontur, Ausschnitte, Fenster | Bemaßte Geometrie, Bezugspunkte, Gehäuseausschnitt und relevanter Zeichnungsstand, wenn diese Merkmale geprüft werden. | Nur Grafik oder Haptik bewertet werden und die abweichende Kontur klar gekennzeichnet ist. |
| Tasten und Schaltung | Tastenpositionen, Funktion, Schaltlogik und Pinbelegung. | Das Muster ausdrücklich nur Form oder Druckbild bewertet und nicht elektrisch freigegeben wird. |
| Anschlussfahne und Stecker | Austritt, Länge, Kontaktseite, Stecker beziehungsweise Gegenstelle und Einbauraum. | Ein provisorischer Anschluss verwendet wird, der nicht als spätere Ausführung gelten soll. |
| Gehäuseauflage und Klebefläche | Auflagegeometrie, Werkstoff beziehungsweise Oberflächenzustand, Kanten und klebstofffreie Bereiche. | Aus diesem Muster noch keine Bewertung von Haftung oder Abdichtung abgeleitet wird. |
| Grafik und Fensterwirkung | Freizugebende Druckdaten, Farben oder Referenzen, Sichtbereiche und gewünschte Oberfläche. | Zunächst nur die technische Passung geprüft wird und der optische Stand eindeutig als vorläufig markiert ist. |
| Haptik und Bedienung | Tastenaufbau, relevante Betätigungsflächen und Prüfung in der Zielbaugruppe. | Das Muster noch nicht zur Haptikfreigabe dient. |
| Einsatz und Prüfung | Vorgesehene Umgebung und konkrete Merkmale, die am Muster beurteilt werden sollen. | Der offene Punkt später mit einem eigenen Muster oder einer eigenen Prüfung bewertet wird. |
Die rechte Spalte ist kein Ersatz für fehlende Daten. Jeder offene Punkt braucht einen Status und einen nächsten Prüfschritt. Andernfalls kann der Käufer ein Merkmal bewerten, das noch gar nicht Bestandteil des vereinbarten Musterstands war.
Muster und Kleinserie bezeichnen nicht automatisch denselben Stand
Ein frühes Muster kann bewusst von der späteren Ausführung abweichen. Das ist sinnvoll, wenn zunächst nur Geometrie oder elektrische Zuordnung geklärt werden sollen. Die Abweichungen müssen dann im Musterbegleitblatt oder in der Zeichnung stehen.
Für eine kleine Serie reicht ein allgemeiner Hinweis wie „entspricht dem Muster“ nicht aus. Eindeutiger ist ein Freigabevermerk, der auf konkrete Unterlagen verweist:
- Zeichnungsnummer und Änderungsstand,
- freigegebene Druckdatei,
- Schaltung oder Pinbelegung,
- Anschlussfahne und Stecker,
- bestätigte Material- oder Oberflächenvariante,
- dokumentierte Abweichungen,
- Merkmale, die in der eingebauten Baugruppe geprüft wurden.
So bleibt nachvollziehbar, welche Merkmale mit dem Muster bestätigt wurden. Eine freigegebene Optik bestätigt nicht automatisch die elektrische Funktion. Ebenso sagt eine bestandene Durchgangsprüfung noch nichts über Einbau, Haptik oder Verklebung aus.
Welche Angaben im Angebot getrennt sichtbar sein sollten
Bei einer kundenspezifischen Folientastatur sollte das Angebot erkennen lassen:
- Auf welchen Unterlagen basiert es? Aus dem Angebot muss hervorgehen, auf welche Zeichnung, Datei, welches Foto oder vorhandene Muster es sich bezieht.
- Was umfasst das erste Muster? Stückzahl, Aufbau und vorgesehene Prüfungen gehören zusammen.
- Welche Annahmen sind noch offen? Ein nicht bestätigter Stecker, Gehäusewerkstoff oder optischer Stand sollte ausdrücklich genannt werden.
- Was wäre die Basis eines Wiederholauftrags? Der bestätigte Stand muss später eindeutig wiederzufinden sein.
- Welche Änderung erfordert eine erneute Prüfung? Eine geänderte Kontur, Pinbelegung, Anschlussfahne oder Gehäuseoberfläche kann eine erneute Prüfung erforderlich machen.
Ziel ist kein umfangreicher Dokumentensatz, sondern ein eindeutiger Zusammenhang zwischen Anfrage, Muster und späterem Bestellstand.
Ein kompaktes Datenpaket für die technische Prüfung
Für den ersten Austausch genügt oft ein überschaubares Paket. Wichtig ist, feste und offene Angaben zu trennen:
- aktuelle Zeichnung oder bemaßte Skizze,
- Druckdaten oder lesbares Foto der gewünschten Front,
- Tastenfunktionen und, falls vorhanden, Schaltung oder Pinbelegung,
- gewünschter Austritt der Anschlussfahne und Angaben zur Gegenstelle,
- Foto oder Zeichnung der Gehäuseauflage,
- gewünschte Muster- und Folgemenge als Orientierung,
- Einsatzumgebung und Reinigungsbedingungen, soweit bekannt,
- ein Satz zum Prüfziel: „Mit diesem Muster möchten wir … prüfen.“
Fehlt eine Angabe, sollte sie nicht erraten, sondern als offen markiert werden. Danach lässt sich entscheiden, ob zunächst eine technische Klärung, ein begrenztes Funktionsmuster oder ein Muster näher an der geplanten Ausführung sinnvoll ist.
Vom Prüfergebnis zum wiederholbaren Bestellstand
Nach der Musterprüfung sind drei Entscheidungen wichtiger als ein pauschales „freigegeben“:
- Was wurde bestätigt? Zum Beispiel Einbau, elektrische Funktion, Haptik oder Optik.
- Was wurde geändert? Jede Änderung erhält einen nachvollziehbaren Stand.
- Was blieb ungeprüft? Offene Punkte werden vor einer erweiterten Nutzung oder einem Wiederholauftrag erneut bewertet.
Dieser Abgleich macht aus dem einzelnen Muster eine belastbare Grundlage für die nächste Bestellung. Bei kleinen Stückzahlen verhindert er, dass technische Klärungen bei jedem Auftrag von vorn beginnen.
