Kurzantwort: Erstellen Sie vor der Prüfung eine Tabelle, die jedes Bedienelement mit seiner Funktion, dem erwarteten Pinpaar und dem elektrischen Zustand im Ruhe- und Betätigungsfall verbindet. Prüfen Sie anschließend jede Taste am vorgesehenen Gegenstecker, dokumentieren Sie unbeabsichtigte Kontakte und wiederholen Sie die festgelegten Funktionsprüfungen nach dem Einbau. Schaltplan, Pinbelegung, Prüfprotokoll und Muster müssen denselben Änderungsstand tragen. Die grafische Reihenfolge der Tasten ersetzt keine elektrische Zuordnung.

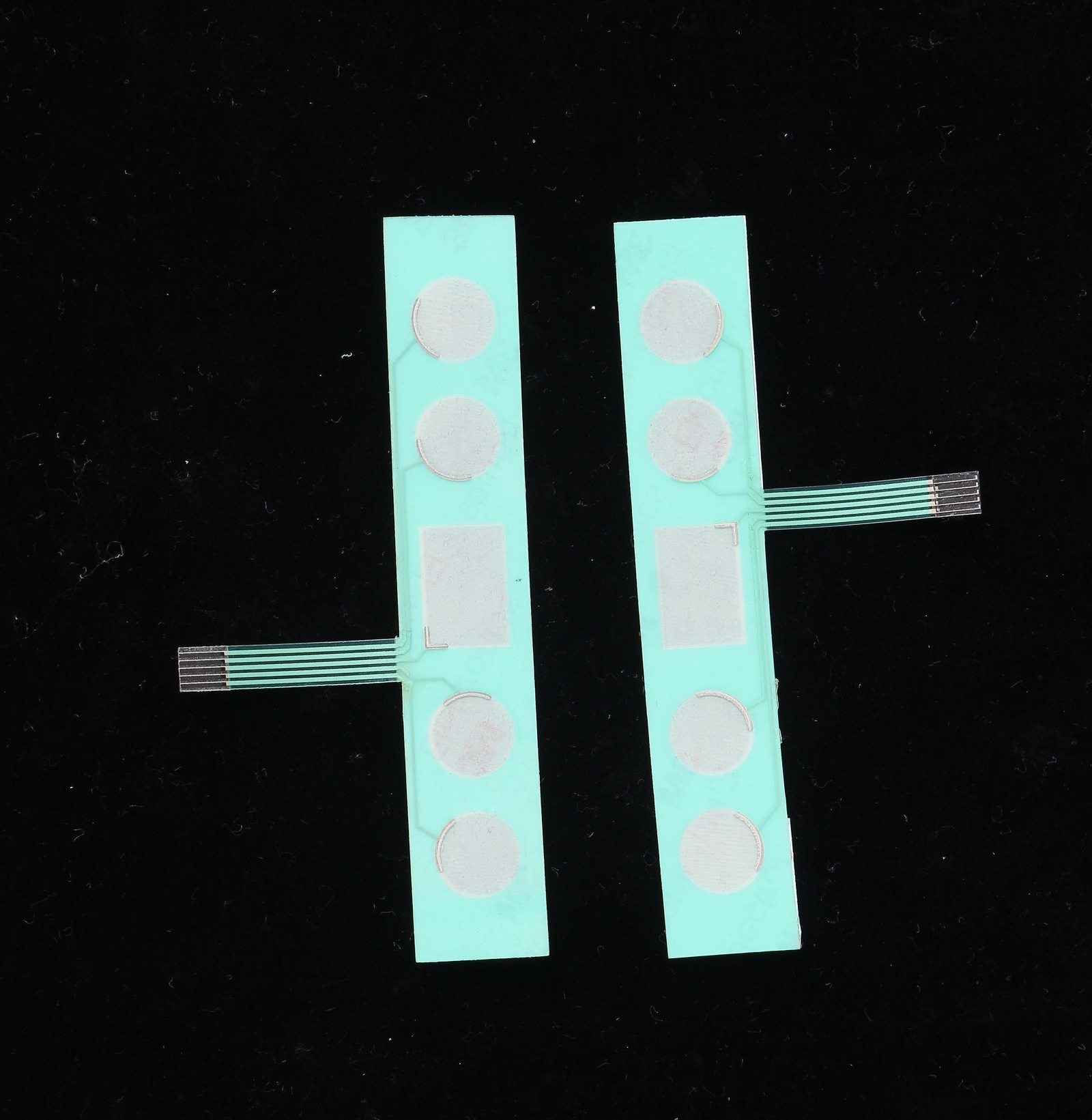

Bei einer kundenspezifischen Folientastatur liegen Grafik, Tastenfelder und elektrische Schaltung übereinander, erfüllen aber unterschiedliche Aufgaben. Der Aufdruck beschreibt, was der Bediener sieht. Die Schaltmatrix beschreibt, welche Leiterzüge bei einer Betätigung verbunden werden. Die Pinbelegung übersetzt diese Verbindung zur Elektronik des Geräts. Ein Muster kann daher optisch richtig aussehen und trotzdem nicht zum Controller passen, wenn Pinbelegung oder Funktionszuordnung aus einem anderen Revisionsstand stammen.
Bedienbelegung, Schaltmatrix und Pinbelegung trennen
Beginnen Sie mit drei getrennten Unterlagen, die über eindeutige Kennzeichen miteinander verknüpft sind:
- Bedienbelegung: Tastenkennung, Symbol, Funktion und Position auf der Frontfolie;
- Schaltmatrix: elektrische Zuordnung der Kontaktstellen zu Zeilen, Spalten oder einzelnen Leitungen;
- Pinbelegung: Zuordnung der elektrischen Netze zu den Kontakten der Anschlussfahne oder des Steckers.
Eine Taste mit der Kennung S3 sollte in allen drei Unterlagen dieselbe Bedeutung haben. Wenn die Frontfolie nur Symbole zeigt, ergänzen Sie in den Freigabedaten eine interne Tastenkennung. Begriffe wie „oben links“ oder „rote Taste“ sind für eine Änderungsprüfung zu ungenau: Layout, Farbe oder Sprachvariante können sich ändern, ohne dass sich die elektrische Funktion ändern darf.
Die deutsche Produktbeschreibung von Hoffmann + Krippner ordnet der Leiterbahn- beziehungsweise Schaltungsfolie die gedruckten Leiterbahnen nach individuellem Schaltschema sowie Kontakte und mögliche LEDs zu. Das stützt die Trennung von Grafik und elektrischer Ebene. Es ist jedoch keine Spezifikation für ein Baoshengda-Projekt und belegt keine geschäftliche Beziehung.
Eine eindeutige Prüftabelle vorbereiten
Die Prüftabelle muss vor dem ersten elektrischen Test fertig sein. Für jede Taste sollte mindestens festgelegt werden:
| Prüffeld | Einzutragende Information | Beobachtung am Muster |
|---|---|---|
| Tastenkennung | eindeutige Kennung aus Zeichnung und Schaltplan | tatsächlich betätigte Position |
| Bedienfunktion | Funktion oder Symbol, zum Beispiel Start, Stopp oder Menü | stimmt die sichtbare Zuordnung? |
| erwartete Kontakte | Pinpaar oder Netzbezeichnung | welche Kontakte ändern ihren Zustand? |
| Ruhezustand | projektspezifisch erwarteter Zustand ohne Betätigung | gemessener Ausgangszustand |
| Betätigungszustand | projektspezifisch erwartete Verbindung | gemessener Zustand bei Betätigung |
| Zusatzkreis | LED, Abschirmung oder gemeinsamer Anschluss, falls vorhanden | getrennt geprüft und gekennzeichnet |
| Prüfergebnis | Kriterium erfüllt, Abweichung oder offen | Datum, Prüfer und Musterkennung |
Verwenden Sie keine allgemeine Widerstandsgrenze oder Prüfspannung ohne freigegebene Projektvorgabe. Messgerät, Messbereich, Gegenstecker, Adapter und Akzeptanzwerte gehören zum Prüfplan. So bleibt später erkennbar, ob zwei Messungen tatsächlich vergleichbar waren.
Gemeinsame Leitungen und Matrixlogik sichtbar machen
Eine Schaltung kann jede Taste über ein eigenes Pinpaar führen oder Kontakte über gemeinsame Leitungen beziehungsweise eine Matrix zusammenfassen. Welche Variante passt, hängt unter anderem von Tastenanzahl, verfügbarer Pinzahl, Controller-Auswertung, Leitungsführung und Zusatzfunktionen ab. Die Entscheidung muss im Schaltplan sichtbar sein; sie lässt sich nicht zuverlässig aus der Anzahl der Anschlusskontakte ableiten.
Markieren Sie gemeinsame Leitungen mit stabilen Netzbezeichnungen. Wird eine gemeinsame Leitung in einer späteren Revision auf einen anderen Pin gelegt, müssen Schaltplan, Pinbelegung und Prüftabelle zusammen geändert werden. Ein handschriftlich geänderter Adapterplan neben einer unveränderten Fertigungszeichnung erzeugt zwei widersprüchliche Sollstände.
Jede Taste einzeln am vorgesehenen Anschluss prüfen
Verwenden Sie möglichst den vorgesehenen Gegenstecker oder einen eindeutig dokumentierten Prüfadapter. Prüfen Sie zuerst den Ruhezustand aller relevanten Kontakte. Betätigen Sie danach jede Taste einzeln und protokollieren Sie das tatsächlich geschaltete Pinpaar. Die Reihenfolge sollte der Prüftabelle folgen, nicht der vermuteten Leiterbahnführung.
Beobachten Sie bei jeder Einzelprüfung drei Punkte:
- schaltet das erwartete Pinpaar,
- bleiben nicht beteiligte Kontakte im erwarteten Zustand,
- kehrt die Schaltung nach dem Loslassen in den festgelegten Ruhezustand zurück?
Ein einmaliger Funktionsimpuls am Gerät reicht als Dokumentation nicht aus. Das Gerät kann durch Software eine andere Zuordnung anzeigen oder bestimmte Eingänge ignorieren. Für die Musterfreigabe sollte deshalb die elektrische Kontaktzuordnung unabhängig von der Geräteanzeige nachvollziehbar bleiben.
Mehrfachbetätigung nur nach dem Bedienkonzept prüfen
Nicht jedes Bedienfeld muss mehrere Tasten gleichzeitig auswerten. Wenn das Gerät aber Tastenkombinationen, eine Freigabetaste oder gleichzeitige Bedienhandlungen vorsieht, werden genau diese Kombinationen in den Prüfplan aufgenommen. Dabei wird festgehalten, welche Pinzustände erwartet werden und ob zusätzliche, nicht vorgesehene Kontakte auftreten.
Testen Sie nicht wahllos alle Kombinationen und erklären Sie eine zufällige Stichprobe nicht zur vollständigen Prüfung. Der Geräteentwickler legt fest, welche Kombinationen funktional zulässig, gesperrt oder sicherheitsrelevant sind. Der Tastaturhersteller benötigt diese Information, um Schaltung und Prüfumfang gegen dieselbe Vorgabe zu bewerten. Dieser Ratgeber setzt weder eine bestimmte Matrixlogik noch eine allgemeine Anzahl gleichzeitig zulässiger Tasten voraus.
LEDs und weitere Netze getrennt dokumentieren
LED-Anzeigen, Abschirmflächen oder andere Zusatzkreise dürfen in der Prüftabelle nicht zwischen den Tastenanschlüssen verschwinden. Kennzeichnen Sie Versorgung, Polarität und Funktionszuordnung anhand des freigegebenen Schaltplans. Legen Sie projektspezifisch fest, ob die LED nur elektrisch geprüft oder zusätzlich im montierten Zustand optisch beurteilt wird.
Eine leuchtende Anzeige beweist nicht, dass alle Tastenpfade korrekt belegt sind. Umgekehrt sagt eine bestandene Tastenprüfung nichts über Lichtverteilung, Sichtwinkel oder die Geräteansteuerung aus. Elektrische Zuordnung und optische Freigabe erhalten deshalb getrennte Kriterien, auch wenn sie am selben Muster durchgeführt werden.
Nach dem Einbau erneut gegen denselben Sollstand prüfen
Wiederholen Sie die vereinbarten Prüfungen nach der Montage auf der vorgesehenen Gehäuseauflage. Dadurch lässt sich feststellen, ob sich der elektrische Zustand zwischen freiem Muster und Einbau verändert hat. Halten Sie dabei Anschlusslage, Gegenstecker, Befestigung, Gehäusezustand und Betätigungsseite fest.
Bei einer Abweichung sollte das Projektteam nicht sofort nur die Schaltung ändern. Prüfen Sie zuerst, ob das richtige Muster, der richtige Adapter und der richtige Revisionsstand verwendet wurden. Danach werden sichtbare Anschlussbeschädigungen, Kontaktlage, Montageversatz und die tatsächlich betätigte Position kontrolliert. Erst dann wird entschieden, ob die Ursache in Unterlagen, Prüfaufbau, Tastatur oder Geräteelektronik weiter untersucht werden muss.
Abweichungen positions- und revisionsbezogen erfassen
Ein Eintrag wie „Taste 4 ohne Funktion“ genügt nicht. Ein belastbarer Abweichungsdatensatz enthält:
- Projekt- und Musterkennung,
- Revision von Frontlayout, Schaltplan und Pinbelegung,
- Tastenkennung und sichtbare Position,
- erwartetes und gemessenes Pinpaar,
- Prüfadapter beziehungsweise Gegenstecker,
- Ruhezustand und Zustand während der Betätigung,
- Einbausituation und Foto, sofern für die Beobachtung relevant,
- Datum, Prüfer und Entscheidung zum nächsten Schritt.
Wird die Pinbelegung geändert, erhält der neue Stand eine eigene Revision. Das zuvor geprüfte Muster wird dadurch nicht rückwirkend zum Beleg für die neue Zuordnung. Wiederholaufträge sollten ebenfalls gegen die freigegebene Prüftabelle geprüft werden, statt nur eine alte Datei mit gleichem Dateinamen zu verwenden.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung helfen:
- Frontlayout mit eindeutigen Tastenkennungen,
- Schaltplan oder gewünschte Kontaktlogik,
- Pinbelegung der Anschlussfahne beziehungsweise vollständige Steckerangaben,
- Controller- oder Eingangsanforderungen, soweit für die Tastatur relevant,
- Liste zulässiger Mehrfachbetätigungen,
- LED- und Zusatzkreiszuordnung,
- gewünschter Prüfadapter oder realer Gegenstecker,
- projektspezifische elektrische Kriterien,
- Musterstückzahl, Einbausituation und freizugebender Änderungsstand.
Baoshengda kann diese Unterlagen gegen den vorgesehenen Folientastaturaufbau und den geplanten Musterumfang prüfen. Die Freigabe der vollständigen Geräteelektronik, Firmware und Gerätefunktion bleibt Aufgabe des jeweiligen Projektteams.
Fragen für die technische Abstimmung
Kann die Pinbelegung aus einem vorhandenen Muster übernommen werden?
Sie kann als Ausgangspunkt erfasst werden, muss aber mit der zugehörigen Revision und der tatsächlichen Funktion geprüft werden. Eine reine Durchgangsmessung zeigt nicht automatisch, ob das Muster dem aktuellen Gerätestand entspricht.
Reicht eine Tabelle mit Pin 1 bis Pin 8?
Nein, wenn daraus die Tastenfunktion und der erwartete Schaltzustand nicht hervorgehen. Ergänzen Sie Netz- oder Tastenkennungen sowie die Zuordnung zum Frontlayout.
Müssen alle Tastenkombinationen geprüft werden?
Geprüft werden die Kombinationen, die das Bedien- und Sicherheitskonzept tatsächlich vorsieht. Der Prüfumfang wird projektspezifisch dokumentiert; eine pauschale Vollständigkeit wird hier nicht behauptet.
Ist ein bestandenes Erstmuster ausreichend für die Serie?
Das Erstmuster liefert nur dann eine belastbare Referenz, wenn Unterlagen, Musterkennung, Prüfmethode und Akzeptanzentscheidung eindeutig zusammengehören. Für die Serie wird derselbe freigegebene Revisionsstand als Vergleichsbasis benötigt.
Wenn diese Informationen vorliegen, können Sie Frontlayout, Schaltplan und Pinbelegung zur technischen Prüfung senden. So wird aus einer vermuteten Kontaktfolge eine dokumentierte elektrische Schnittstelle für Muster und Wiederholfertigung.
