Nacht- und Dunkelbetrieb
Bedienfelder für Fahrzeuge, Maschinen, Labore und Servicegeräte.
Lichtwirkung vor der Freigabe prüfen

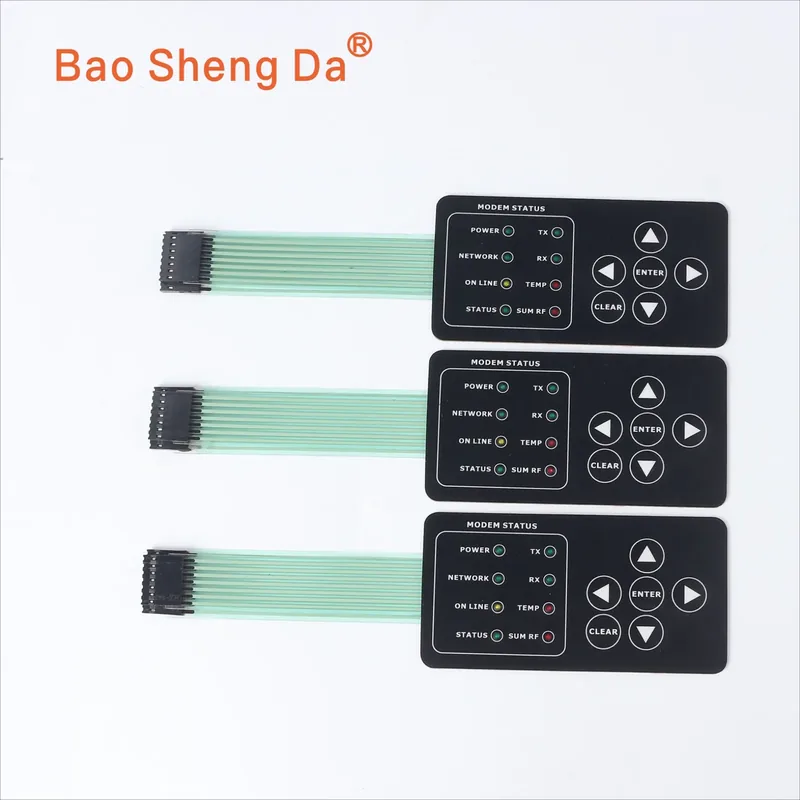

Hinterleuchtete Folientastaturen mit LED und Lichtleiterfolie
Baoshengda entwickelt beleuchtete Bedienoberflächen mit LED- und Lichtleiteroptionen. Sichtbarkeit, Lichtzonen, Sperrdruck und elektrische Schnittstelle werden am Projekt abgestimmt.
- ZeichnungPDF, DXF, Artwork oder Muster
- PrototypOptik, Funktion und Einbau prüfen
- SerieFreigegebenen Revisionsstand kontrollieren
Projektbezogene FertigungEntwurf → Muster → Freigabe → Serie
Kurzantwort für Einkauf und Konstruktion
Wie wird eine gleichmäßige Hinterleuchtung geplant?
Eine hinterleuchtete Folientastatur kombiniert Frontgrafik, Lichtquelle, Lichtführung, Sperrschichten, Schaltung und mechanischen Aufbau. Gleichmäßigkeit entsteht nicht nur durch die Anzahl der LEDs, sondern durch Abstand, Lichtleitergeometrie, Symbolfläche, Druckdichte, Material und den verfügbaren Bauraum. Status-LEDs und flächige Symbolbeleuchtung benötigen unterschiedliche Konzepte. Vor der Musterfertigung sollten Zielhelligkeit, Betriebsumgebung, Versorgungsspannung, Strombegrenzung, Lichtfarbe und die Bereiche definiert werden, die bei ausgeschalteter Beleuchtung sichtbar oder als Dead-Front ausgeführt sein sollen. Die optische Freigabe erfolgt am realen Muster und unter vereinbarten Umgebungsbedingungen.
Anwendungen
Für welche Projekte ist diese Lösung geeignet?
Die Eignung wird anhand der realen Einbausituation und der vereinbarten Prüfung beurteilt. Branchenbeispiele ersetzen keine technische Projektfreigabe.
Statusanzeigen
Integrierte LED-Symbole für Betriebszustand, Warnung oder Funktionsrückmeldung.
Dead-Front-Oberflächen
Symbole oder Fenster werden erst bei Aktivierung der Beleuchtung sichtbar.
Technische Entscheidungen
Diese Punkte sollten vor dem ersten Muster geklärt sein.
Baoshengda nutzt Zeichnungen, Muster, Gehäusefotos und Anwendungsdaten, um offene Schnittstellen vor der Fertigung sichtbar zu machen.
Lichtarchitektur
Direkte LED, Lichtleiterfolie oder Kombination nach Lichtzone und Einbauraum.
Grafische Sperrung
Mehrlagiger Sperrdruck reduziert Lichtaustritt an unerwünschten Stellen.
Elektrische Auslegung
Spannung, Strom, LED-Polarität und Anschluss müssen zur Steuerung passen.
| Beleuchtungsart | Direkte LED-Anzeige, LED mit Lichtleiterfolie (LGF) oder projektbezogene Kombination. |
|---|---|
| Lichtzonen | Einzelne Symbole, Tastenbereiche, Displayumrandungen oder Statuspunkte. |
| Grafik | Transluzente Farben, Sperrschichten, Dead-Front-Effekt und Tag-/Nachtlesbarkeit. |
| Schaltung | LED-Position, Polarität, Versorgung und elektrische Schnittstelle nach Schaltplan. |
| Freigabe | Bewertung von Gleichmäßigkeit, Streulicht, Farbe und Sichtbarkeit am Muster. |
Projektablauf
Von der Anfrage zur kontrollierten Wiederholfertigung.
Jede Stufe hat eine andere Aufgabe: erst Eingaben klären, dann Muster prüfen und erst nach Freigabe den Produktionsstand fixieren.
Anforderungen prüfen
Zeichnung, Anwendung, Gehäuse, Menge und kritische Merkmale erfassen.
DFM und Angebot
Offene Schnittstellen, Annahmen, Musterumfang und Angebotsbasis dokumentieren.
Muster validieren
Optik, Funktion, Einbau und projektbezogene Tests am realen Muster prüfen.
Revision sichern
Freigegebene Unterlagen und relevante Merkmale für Wiederholaufträge kontrollieren.
Anfrage vorbereiten
Welche Informationen helfen bei einer belastbaren Prüfung?
Unvollständige Unterlagen sind kein Ausschlussgrund. Kennzeichnen Sie offene Punkte, damit Annahmen nicht unbemerkt zur Produktionsvorgabe werden.
- Beleuchtete Symbole und gewünschte Lichtfarben
- Versorgungsspannung, Strombegrenzung und Schaltplan
- Tag-/Nacht-Anforderung und Betrachtungsabstand
- Gehäusequerschnitt und verfügbarer Bauraum
- Musterkriterien für Helligkeit und Gleichmäßigkeit
FAQ
Häufige Fragen von Einkauf und Entwicklung.
Die Antworten beschreiben den technischen Entscheidungsweg. Verbindliche Produktspezifikationen entstehen erst aus den freigegebenen Projektunterlagen.
Was ist der Unterschied zwischen Status-LED und flächiger Hinterleuchtung?
Eine Status-LED beleuchtet einen kleinen Punkt oder ein Symbol direkt. Eine flächige Beleuchtung verteilt Licht über eine größere Zone und benötigt eine abgestimmte Lichtführung.
Kann ein Symbol im ausgeschalteten Zustand verborgen bleiben?
Ein Dead-Front-Effekt ist mit abgestimmten Druckschichten und Materialien möglich. Die tatsächliche Wirkung muss am Muster unter realer Beleuchtung bewertet werden.
Warum ist eine optische Musterfreigabe notwendig?
Material, Druckdichte, LED, Lichtleiter und Betrachtungsumgebung beeinflussen das Ergebnis. Renderings allein bilden die reale Lichtwirkung nicht zuverlässig ab.
Nächster Schritt
Zeichnung, Muster oder Projektidee technisch prüfen lassen.
Senden Sie Produktart, Anwendung, Abmessungen, Menge und verfügbare Dateien. Fehlende Angaben können in der technischen Abstimmung geklärt werden.
