Kompakte Steuerungen
Flache Bedienmodule mit enger Leiterbahn- und Steckerschnittstelle.
Flexible elektrische Schnittstelle
FPC-Folientastaturen für kompakte HMI-Baugruppen

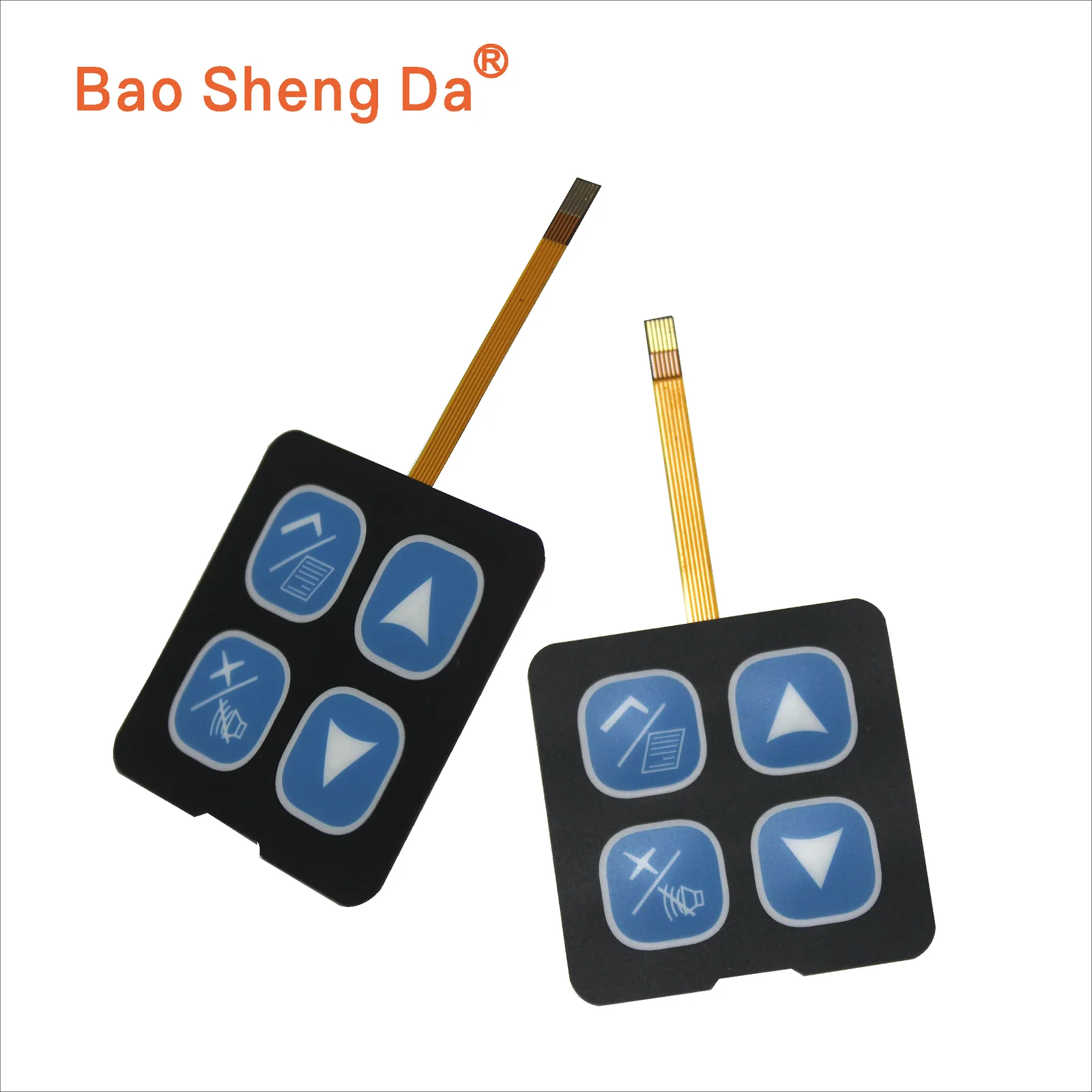

FPC-Folientastaturen verbinden flache Bedienoberflächen mit einer präzise definierten flexiblen Schaltung. Entscheidend sind Anschlussdetails, Biegeroute, Versteifung und Gehäuseintegration.
- ZeichnungPDF, DXF, Artwork oder Muster
- PrototypOptik, Funktion und Einbau prüfen
- SerieFreigegebenen Revisionsstand kontrollieren
Projektbezogene FertigungEntwurf → Muster → Freigabe → Serie
Kurzantwort für Einkauf und Konstruktion
Wann ist eine FPC-Ausführung sinnvoll?
Eine FPC-Folientastatur verwendet eine flexible Leiterplatte als elektrische Schaltung oder Anschlussstruktur. Sie ist sinnvoll, wenn Leiterbahngeometrie, kompakte Kontaktierung, Bauteilbestückung oder eine genau definierte Schnittstelle wichtiger sind als bei einer einfachen gedruckten PET-Schaltung. FPC bedeutet jedoch nicht, dass jede Biegung beliebig möglich ist. Kupferaufbau, Biegeradius, dynamische oder statische Belastung, Versteifung, Kontaktseite und Zugentlastung müssen gemeinsam mit dem Gehäuse festgelegt werden. Vor dem Muster sollten ZIF-Stecker, Raster, Pinzahl, Kontaktlage und Einstecktiefe eindeutig dokumentiert sein. Baoshengda prüft diese Schnittstellen anhand von Zeichnung, Steckerangaben und Einbausituation.
Anwendungen
Für welche Projekte ist diese Lösung geeignet?
Die Eignung wird anhand der realen Einbausituation und der vereinbarten Prüfung beurteilt. Branchenbeispiele ersetzen keine technische Projektfreigabe.
HMI mit Elektronikkomponenten
Projekte mit LEDs, SMD-Bauteilen oder definierter FPC-Geometrie.
Gehäuse mit geführter Fahne
Anwendungen, bei denen Länge, Richtung und Biegeroute exakt festgelegt sind.
Technische Entscheidungen
Diese Punkte sollten vor dem ersten Muster geklärt sein.
Baoshengda nutzt Zeichnungen, Muster, Gehäusefotos und Anwendungsdaten, um offene Schnittstellen vor der Fertigung sichtbar zu machen.
ZIF-Schnittstelle
Raster, Pinzahl, Kontaktseite, Einstecktiefe und Versteifungsdicke prüfen.
Biegeroute
Statischer oder dynamischer Einsatz, Biegeradius und Abstand zu Löt- oder Kontaktzonen.
Mechanische Sicherung
Zugentlastung, Gehäuseführung und Schutz vor Knicken oder Scherbelastung.
| Leiterträger | Projektbezogene FPC-Struktur nach elektrischer und mechanischer Anforderung. |
|---|---|
| Kontaktierung | Offene ZIF-Kontakte, projektspezifischer Stecker oder definierte Kontaktflächen. |
| Versteifung | Material, Dicke und Länge passend zu Stecker und Einstecktiefe. |
| Biegung | Biegeradius und -richtung nach Kupferaufbau, Bewegung und Einbauraum. |
| Integration | Kombination mit Frontfolie, Metallschnappscheiben, LED und Klebeschichten. |
Projektablauf
Von der Anfrage zur kontrollierten Wiederholfertigung.
Jede Stufe hat eine andere Aufgabe: erst Eingaben klären, dann Muster prüfen und erst nach Freigabe den Produktionsstand fixieren.
Anforderungen prüfen
Zeichnung, Anwendung, Gehäuse, Menge und kritische Merkmale erfassen.
DFM und Angebot
Offene Schnittstellen, Annahmen, Musterumfang und Angebotsbasis dokumentieren.
Muster validieren
Optik, Funktion, Einbau und projektbezogene Tests am realen Muster prüfen.
Revision sichern
Freigegebene Unterlagen und relevante Merkmale für Wiederholaufträge kontrollieren.
Anfrage vorbereiten
Welche Informationen helfen bei einer belastbaren Prüfung?
Unvollständige Unterlagen sind kein Ausschlussgrund. Kennzeichnen Sie offene Punkte, damit Annahmen nicht unbemerkt zur Produktionsvorgabe werden.
- FPC-Zeichnung oder Pinbelegung
- Steckerhersteller und genaue Teilenummer
- Raster, Pinzahl, Kontaktseite und Einstecktiefe
- Fahnenlänge, Biegeroute und Gehäusequerschnitt
- Statische oder wiederholte Bewegung im Betrieb
FAQ
Häufige Fragen von Einkauf und Entwicklung.
Die Antworten beschreiben den technischen Entscheidungsweg. Verbindliche Produktspezifikationen entstehen erst aus den freigegebenen Projektunterlagen.
Welche ZIF-Daten werden benötigt?
Mindestens Raster, Pinzahl, Kontaktseite, Einstecktiefe, vorgesehene FPC-Dicke und die genaue Steckerbezeichnung.
Kann die FPC-Fahne direkt am Gehäuse geknickt werden?
Eine scharfe Knickkante sollte vermieden werden. Biegeradius, Abstand zu Kontaktzonen und mechanische Führung müssen im Querschnitt geprüft werden.
Was sollte beim ersten Muster geprüft werden?
Elektrische Funktion, Einstecken in den realen Stecker, Kontaktlage, Zugentlastung, Biegeroute und die Montage im Seriengehäuse.
Nächster Schritt
Zeichnung, Muster oder Projektidee technisch prüfen lassen.
Senden Sie Produktart, Anwendung, Abmessungen, Menge und verfügbare Dateien. Fehlende Angaben können in der technischen Abstimmung geklärt werden.
