Maschinen- und Gerätefronten
Beschriftung, Bedienfelder, Displayfenster und visuelle Führung.
Die sichtbare Schnittstelle zum Gerät

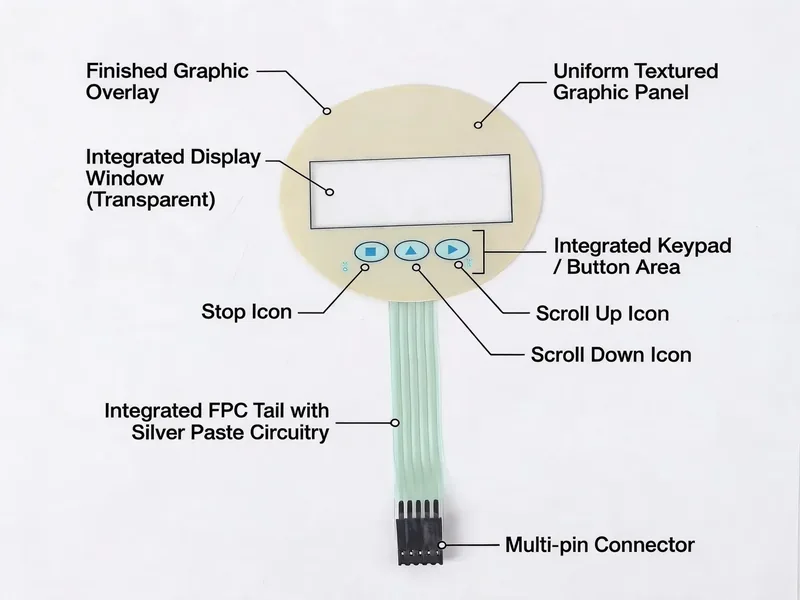

Grafische Frontfolien und Bedienfolien nach Zeichnung
Baoshengda fertigt grafische Frontfolien für Bedienfelder, Displays und Gehäuse. Grafik, Fenster, Oberfläche, Prägung, Klebstoff und Passform werden als zusammenhängende Schnittstelle geprüft.
- ZeichnungPDF, DXF, Artwork oder Muster
- PrototypOptik, Funktion und Einbau prüfen
- SerieFreigegebenen Revisionsstand kontrollieren
Projektbezogene FertigungEntwurf → Muster → Freigabe → Serie
Kurzantwort für Einkauf und Konstruktion
Welche Angaben bestimmen eine industrielle Frontfolie?
Eine grafische Frontfolie ist eine bedruckte und meist selbstklebende Bedien- oder Dekoroberfläche für Maschinen, Geräte und elektronische Baugruppen. Sie kann Beschriftungen, transparente oder getönte Fenster, Ausschnitte, Prägungen und Bereiche für Tasten oder Anzeigen enthalten. Die Druckgrafik wird projektbezogen mit Material, Oberflächenstruktur, Farbe, Gehäusekontur und Klebefläche abgestimmt. Bei Lieferantenwechseln ist nicht nur das sichtbare Artwork wichtig: Auch Fensterfarbe, Klebstoffaussparungen, Passmarken, Materialcharge, Oberfläche und Freigabemuster können die Austauschbarkeit beeinflussen. Deshalb sollten vorhandene Zeichnung, editierbare Grafikdatei und ein freigegebenes Muster gemeinsam geprüft werden.
Anwendungen
Für welche Projekte ist diese Lösung geeignet?
Die Eignung wird anhand der realen Einbausituation und der vereinbarten Prüfung beurteilt. Branchenbeispiele ersetzen keine technische Projektfreigabe.
Elektronische Instrumente
Frontfolien für Anzeigen, Statussymbole, Tasten und Markierungen.
Ersatz und Lieferantenwechsel
Nachbau auf Basis kontrollierter Zeichnungen, Muster und kritischer Merkmale.
Technische Entscheidungen
Diese Punkte sollten vor dem ersten Muster geklärt sein.
Baoshengda nutzt Zeichnungen, Muster, Gehäusefotos und Anwendungsdaten, um offene Schnittstellen vor der Fertigung sichtbar zu machen.
Material und Oberfläche
PET oder PC, matt, strukturiert oder transparent nach Einsatz und Verformung.
Fenster und Farben
Transparenz, Tönung, Sperrdruck und Farbabgleich unter definiertem Licht.
Klebstoff und Passform
Gehäusematerial, Auflagebreite, Ausschnitte und Montagereihenfolge berücksichtigen.
| Bedruckung | Rückseitiger Sieb- oder projektbezogener Druck zum Schutz der sichtbaren Grafik. |
|---|---|
| Material | PET oder PC in projektbezogener Stärke und Oberfläche. |
| Fenster | Klar, getönt, strukturiert oder mit Sperrdruck nach Display und Anzeige. |
| Formgebung | Ausschnitte, Kontur, Tastenprägung, Domprägung oder geformte Bereiche nach Zeichnung. |
| Montage | Voll- oder teilflächiger Klebstoff mit definierten Aussparungen und Abziehfolie. |
Projektablauf
Von der Anfrage zur kontrollierten Wiederholfertigung.
Jede Stufe hat eine andere Aufgabe: erst Eingaben klären, dann Muster prüfen und erst nach Freigabe den Produktionsstand fixieren.
Anforderungen prüfen
Zeichnung, Anwendung, Gehäuse, Menge und kritische Merkmale erfassen.
DFM und Angebot
Offene Schnittstellen, Annahmen, Musterumfang und Angebotsbasis dokumentieren.
Muster validieren
Optik, Funktion, Einbau und projektbezogene Tests am realen Muster prüfen.
Revision sichern
Freigegebene Unterlagen und relevante Merkmale für Wiederholaufträge kontrollieren.
Anfrage vorbereiten
Welche Informationen helfen bei einer belastbaren Prüfung?
Unvollständige Unterlagen sind kein Ausschlussgrund. Kennzeichnen Sie offene Punkte, damit Annahmen nicht unbemerkt zur Produktionsvorgabe werden.
- PDF und editierbare AI/CDR/DXF-Grafik
- Kontur, Ausschnitte, Fenster und Prägebereiche
- Farbvorgaben oder freigegebenes Farbmuster
- Gehäusematerial und Klebefläche
- Musterstückzahl, Jahresbedarf und Freigabeprozess
FAQ
Häufige Fragen von Einkauf und Entwicklung.
Die Antworten beschreiben den technischen Entscheidungsweg. Verbindliche Produktspezifikationen entstehen erst aus den freigegebenen Projektunterlagen.
Warum wird die Grafik häufig rückseitig gedruckt?
Die transparente Frontschicht schützt den Druck vor direktem Abrieb. Die tatsächliche Beständigkeit hängt weiterhin von Material, Medium und Einsatz ab.
Welche Dateien sind für einen Lieferantenwechsel hilfreich?
Freigegebene PDF, editierbare Grafikdatei, Stanz- oder Konturdaten, Farbreferenz, Gehäusefotos und ein physisches Muster.
Können Display- und LED-Fenster integriert werden?
Ja, klare, getönte oder grafisch definierte Fenster sind möglich. Transparenz und Farbwirkung sollten am Muster geprüft werden.
Nächster Schritt
Zeichnung, Muster oder Projektidee technisch prüfen lassen.
Senden Sie Produktart, Anwendung, Abmessungen, Menge und verfügbare Dateien. Fehlende Angaben können in der technischen Abstimmung geklärt werden.
