Ob Sie einen FSR-Kraftsensor (Force Sensing Resistor) zuschneiden dürfen, hängt vom konkreten Modell und den Vorgaben des Herstellers ab. Eine dünne Folie oder ein scheinbar freier Rand ist noch keine Freigabe. Passt ein vorhandener Sensor nicht in den Einbauraum, klären Sie zuerst, welche Kontur benötigt wird und ob das betreffende Bauteil verändert werden darf.
Ein freier Rand sagt wenig über den Aufbau
Bei einer Sensorfolie sind Außenkontur und empfindliche Strukturen nicht dasselbe. Im Integrationsleitfaden der FSR-400-Serie von Interlink wird beispielsweise ein Aufbau mit zwei Folien, einem Abstandshalter am Rand und gedruckten Elektroden beschrieben. Daraus folgt keine allgemeine Schnittregel für andere FSR-Sensoren. Für einen Zuschnitt ist der Aufbau des tatsächlich vorliegenden Modells maßgeblich.

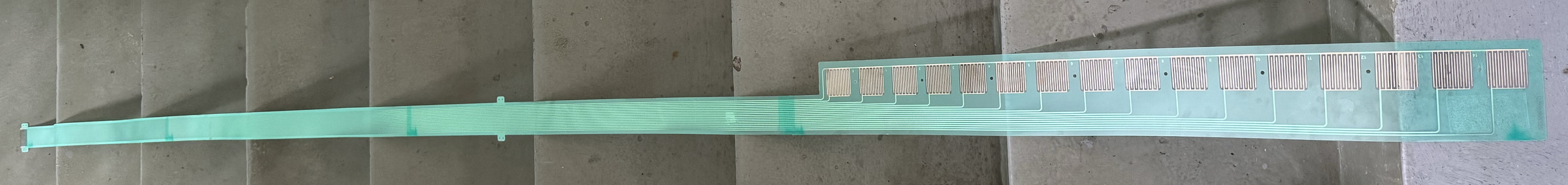

Auf dem Baoshengda-Produktfoto sind eine lange, schmale Folienform, parallel verlaufende Druckstrukturen und ein verbreitertes Ende mit wiederholten rechteckigen Mustern sichtbar. Die Aufnahme zeigt weder den vollständigen Schichtaufbau noch freigegebene Schnittbereiche. Eine außen liegende Kante darf deshalb nicht allein nach dem Foto als entbehrlich eingestuft werden.
Herstellerbeispiele sind keine allgemeine Erlaubnis
Die FlexiForce-FAQ von Tekscan beschreibt mögliche Zuschnitte für diese Sensoren. Zugleich nennt sie mögliche Änderungen der Empfindlichkeit und Haltbarkeit sowie das Risiko eines Kurzschlusses. In einer weiteren FAQ erklärt Tekscan die Anpassung bestimmter Modelle und die Bedeutung intakter Verbindungen. Das sind produktspezifische Angaben, keine Bearbeitungsfreigabe für einen beliebigen FSR von einem anderen Hersteller.
Fragen Sie deshalb nach den erlaubten Änderungen für das konkrete Modell und den Prüfungen danach. Ohne diese Klärung bleibt ein eigener Zuschnitt ein verändertes Einzelstück mit offenem Prüfstatus.
Die gewünschte Kontur vor dem Schneiden besprechen
Eine nachträgliche Änderung und eine von Anfang an passende Außenkontur sind zwei unterschiedliche Wege. Baoshengdas FSR-Produktseite beschreibt kundenspezifische Konturen und Anschlussfahnen nach Einbauraum. Ob eine konkrete Form umsetzbar ist, wird anhand des Projekts geprüft; die Produktfamilie allein beantwortet das nicht.
Zeigen Sie bei der Anfrage die vorhandene Kontur und die gewünschte Änderung in derselben Ansicht. Markieren Sie, wo Platz fehlt und welche Bereiche unverändert bleiben sollen. Eine Skizze mit den verfügbaren Außenmaßen ist dafür aussagekräftiger als die Angabe „etwas schmaler“. Falls bereits ein fremdes Bauteil vorliegt, nennen Sie dessen Hersteller und Modell nur in der privaten technischen Abstimmung. Ein Foto hilft bei der Orientierung, ersetzt aber keine Vorgaben dieses Herstellers.
In der DFM-Abstimmung kann dann getrennt geklärt werden, ob es um eine erlaubte Anpassung des vorhandenen Modells oder um eine neu auszulegende Sensorfolie geht. Die Entscheidung betrifft die Kontur des Bauteils. Die Lage der später belasteten Fläche und die Auswertung bleiben eigene Anforderungen.
Ein verändertes Muster ist noch kein freigegebener Stand
Bewahren Sie für den Vergleich ein unverändertes Referenzteil auf und kennzeichnen Sie jedes bearbeitete Muster. Eine erfolgreiche Passprobe bestätigt zunächst nur, dass die geprüfte Form in die Baugruppe passt. Sie bestätigt nicht automatisch das elektrische Verhalten oder die Eignung für eine Serie. Für die Messfunktion behandelt der Ratgeber zur Krafteinleitung den Kraftweg und die anwendungsnahe Prüfung gesondert.
Halten Sie die vereinbarte Kontur, die zulässigen Änderungen und die erforderlichen Prüfungen im Zeichnungsstand fest. Die Projektverantwortlichen entscheiden nach der dokumentierten Bewertung der vereinbarten Anforderungen über die Muster- oder Serienfreigabe.
Wenn Sie statt eines eigenen Zuschnitts eine passende Sensorfolie prüfen lassen möchten, senden Sie über die Projektanfrage ein Foto oder eine Skizze mit der gewünschten Außenkontur und dem verfügbaren Bauraum. Noch unbekannte Maße können als offen markiert werden. Die erste Abstimmung klärt den nächsten technischen Schritt, nicht die Freigabe zur Bearbeitung eines vorhandenen Fremdbauteils.
