Kurzantwort: Ein FSR-Kraftsensor kann erst sinnvoll bemustert werden, wenn der Kraftweg durch die Baugruppe beschrieben ist. Dazu gehören Betätiger oder Druckstück, Lage und Größe der aktiven Sensorfläche, Gegen- beziehungsweise Referenzfläche, Befestigung, mögliche Querkräfte, Auswerteelektronik und das Ziel der Kalibrierung. Fehlt eine dieser Angaben, kann ein Muster zwar ein Signal liefern, aber die Ursache einer Abweichung bleibt oft offen.
Ein kundenspezifischer FSR-Kraftsensor ist ein dünnes Sensorelement innerhalb einer mechanischen und elektrischen Baugruppe. Seine Kontur allein beantwortet deshalb nicht, wie eine Handkraft, ein Bauteilgewicht oder ein Betätigungsweg tatsächlich in die aktive Fläche gelangt. Für die erste Zeichnungsprüfung sollte der Sensor nicht isoliert, sondern als Teil der Messkette dargestellt werden.
Zuerst die Messaufgabe benennen
Vor der Geometrie steht die Frage, welche Entscheidung das Signal unterstützen soll. Drei Beispiele sehen ähnlich aus, führen aber zu unterschiedlichen Prüfplänen:
- Anwesenheit erkennen: Das System soll unterscheiden, ob ein Bauteil aufliegt oder nicht.
- Schaltschwelle auswerten: Bei einer definierten Belastung soll die Elektronik einen Zustand wechseln.
- Krafttrend beobachten: Änderungen innerhalb eines festgelegten Arbeitsbereichs sollen vergleichbar verfolgt werden.
Diese Ziele sind nicht automatisch eine rückführbare Kraftmessung. Wenn ein absoluter Messwert benötigt wird, müssen Messbereich, zulässige Abweichung, Referenzverfahren, Temperaturbereich und Kalibrierablauf ausdrücklich zum Projekt gehören. Ohne diese Daten wäre eine Aussage zur Genauigkeit oder Wiederholbarkeit nicht belastbar.

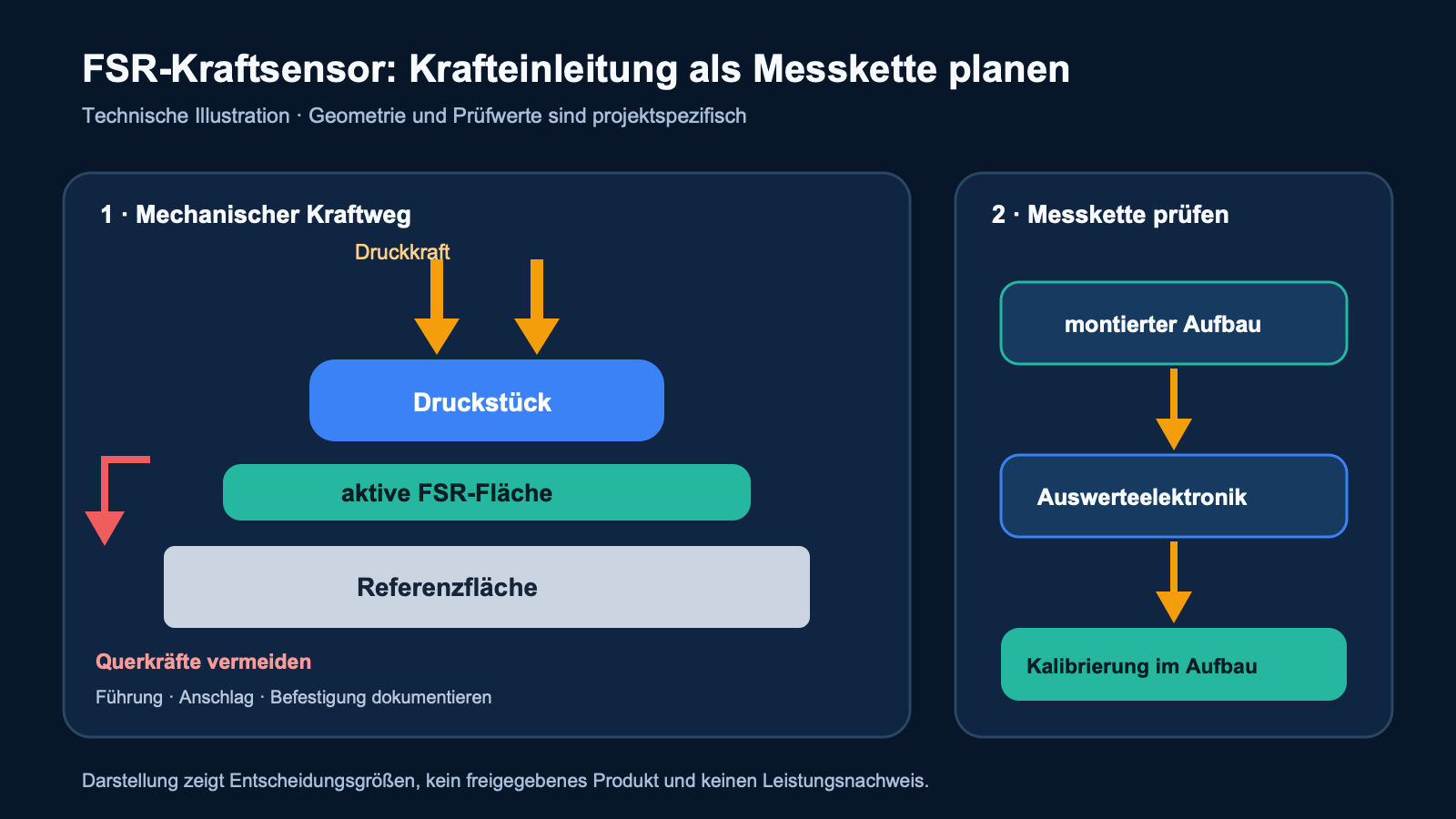

Den Kraftweg in einem Querschnitt zeichnen
Krafteinleitung bezeichnet hier den Weg, über den die mechanische Belastung vom Betätiger bis zur aktiven Sensorfläche gelangt. Ein einfacher Querschnitt sollte mindestens fünf Elemente zeigen:
- den Betätiger, Knopf oder das belastete Bauteil,
- ein mögliches Druckstück zur definierten Lastverteilung,
- die aktive Sensorfläche und ihre Lage,
- die tragende Referenzfläche unter dem Sensor,
- Anschläge, Führungen und angrenzende Gehäuseteile.
Die Zeichnung muss nicht schon jede Toleranz endgültig festlegen. Sie sollte jedoch erkennen lassen, ob die Kraft mittig, flächig, punktförmig oder schräg eingeleitet wird. Ebenso wichtig ist, ob ein harter Anschlag die maximale Verformung begrenzt und ob sich die Auflage unter Last durchbiegen kann.
Die mechanischen Integrationshinweise von Tekscan behandeln Lastverteiler, gleichmäßige Belastung, Querkräfte und Befestigung ausdrücklich als zusammenhängende Konstruktionsfragen. Die dort genannten Einzelregeln gelten für die beschriebenen Sensoren; für ein neues Projekt werden Geometrie und Grenzwerte nicht pauschal übernommen, sondern am vorgesehenen Aufbau geprüft.
Aktive Fläche und Druckstück aufeinander beziehen
Ein häufiges Missverständnis ist, nur den Außendurchmesser des Sensors oder des Betätigers anzugeben. Für die Funktion sind mehrere Flächen zu unterscheiden:
| Fläche | In der Zeichnung dokumentieren | Im Muster beobachten |
|---|---|---|
| Aktive Sensorfläche | Lage, Form, Abmessung und Bezugspunkte | Ob die beabsichtigte Belastung die aktive Zone trifft |
| Druckstück oder Lastverteiler | Kontaktfläche, Material, Kanten, Führung und Hub | Ob die Last reproduzierbar und ohne Verkanten eingeleitet wird |
| Referenzfläche | Auflage, Ebenheit, Steifigkeit und Aussparungen | Ob sich die Unterlage verschiebt oder durchbiegt |
| Befestigungsfläche | Klebe-, Klemm- oder Schraubbereich außerhalb kritischer Zonen | Ob die Montage den Kraftweg verändert |
Das Druckstück ist kein universelles Zusatzteil. Je nach Anwendung kann der Betätiger selbst eine ausreichend definierte Kontaktfläche bilden. Entscheidend ist, dass die Projektzeichnung zeigt, welche Fläche in welchem Zustand auf den Sensor wirkt. Scharfe Kanten, Grate oder ein Kontakt außerhalb der aktiven Zone sollten vor dem Muster sichtbar werden.
Querkräfte und Reibung nicht mit der Messkraft verwechseln
Ein FSR-Element ist für eine vorgesehene Druckbelastung auszulegen. Seitliche Bewegung, Reibung beim Betätigen oder eine schief geführte Taste kann zusätzliche Querkräfte in die dünne Baugruppe eintragen. Tekscan empfiehlt in seinen Integrationshinweisen, Scherbelastungen zu minimieren und den Sensor auf einer lasttragenden Fläche zu befestigen.
Für die Anfrage sind deshalb folgende Angaben hilfreich:
- Bewegungsrichtung und maximaler Hub des Betätigers,
- seitliches Spiel und Führung,
- mögliche Relativbewegung zwischen Sensor, Druckstück und Auflage,
- vorgesehene Befestigung sowie klebstofffreie Funktionszonen,
- Montagefolge und zugängliche Positionierhilfen,
- Zustand nach wiederholter Betätigung, sofern dies zum Prüfziel gehört.
Eine Schutzfolie oder ein gleitfähiges Zwischenmaterial kann in einzelnen Konstruktionen sinnvoll sein, ist aber keine Standardlösung. Material, Dicke und Einfluss auf den Kraftweg müssen zur Baugruppe passen und im Musterstand dokumentiert werden.
Mechanik, Elektronik und Kalibrierung bilden eine Messkette
Das Sensorelement liefert ein elektrisches Verhalten, das von Schaltung und Auswertung in einen nutzbaren Wert übersetzt wird. Deshalb sollten schon vor dem Muster mindestens Versorgung beziehungsweise Messprinzip, Schaltung, Abtastrate, Filterung, Schaltschwelle und erwarteter Signalbereich geklärt werden. Die technischen Integrationsunterlagen von Tekscan trennen bewusst mechanische und elektrische Auslegung und nennen Schaltungsauswahl sowie Kalibrierung als eigene Arbeitsschritte.
Kalibriert oder abgeglichen werden sollte der Zustand, der später bewertet wird. Die Tekscan-Hinweise empfehlen die Kalibrierung nach der Montage, damit Bauteil- und Montageeinflüsse berücksichtigt werden. Für das Projekt bedeutet das: Sensor, Druckstück, Referenzfläche, Befestigung, Elektronik und Softwarestand erhalten gemeinsam einen nachvollziehbaren Revisionsstand.
Ein deutscher Fachhinweis von HBK beschreibt für konventionelle Druckkraftaufnehmer ebenfalls, wie Zentrierung, gleichmäßige Krafteinleitung und die verwendeten Einbauteile das Messergebnis beeinflussen können. Das ist keine FSR-Spezifikation und keine Verbindung zwischen HBK und Baoshengda. Es zeigt lediglich, warum Krafteinleitung im deutschen Maschinen- und Messkontext eine konkrete Konstruktionsgröße ist.
Das erste Muster gegen eine Prüfmatrix bewerten
Ein einzelner Signalwert sagt wenig, wenn Last, Einbau und Elektronik nicht festgehalten wurden. Eine kompakte Prüfmatrix macht die Musterentscheidung nachvollziehbar:
| Prüfschritt | Festzuhalten | Mögliche Entscheidung |
|---|---|---|
| Nullzustand | Montagezustand, Vorlast, Temperatur und Signal vor Betätigung | Mechanischen Nullpunkt oder Montage anpassen |
| Definierte Belastung | Referenzlast, Position, Druckstück und Haltezeit | Kraftweg und Signalbereich vergleichen |
| Wiederholung | Anzahl und Ablauf der Betätigungen | Streuung beobachten; Ursache bei Bedarf trennen |
| Randposition | bewusst versetzte Belastungsposition | Empfindlichkeit gegenüber Verkanten bewerten |
| Zielbaugruppe | reales Gehäuse, Befestigung, Elektronik und Softwarestand | Freigabe nur für den dokumentierten Aufbau |
| Abweichung | geändertes Druckstück, andere Auflage oder andere Schaltung | neuen Stand separat kennzeichnen und erneut bewerten |
Laststufen, Wiederholungen und Akzeptanzgrenzen sind projektspezifisch. Sie dürfen nicht nachträglich aus einem zufälligen ersten Messwert abgeleitet werden. Wenn nur ein relativer Trend oder eine Schaltschwelle benötigt wird, sollte genau das im Prüfziel stehen; wenn ein kalibrierter Messwert benötigt wird, gehört die Referenzmethode dazu.
Welche Unterlagen gehören in die Anfrage?
Für eine erste DFM- und Zeichnungsprüfung ist ein kleines, aber zusammenhängendes Datenpaket nützlicher als eine lange Wunschliste ohne Einbaukontext:
- bemaßter Querschnitt durch Betätiger, Druckstück, Sensor und Auflage,
- CAD oder Zeichnung mit aktiver Fläche, Außenkontur und Bezugspunkten,
- gewünschte Messaufgabe: Anwesenheit, Schaltschwelle oder Krafttrend,
- vorgesehener Kraft- und Betätigungsbereich, soweit bekannt,
- Angaben zu Querbewegung, Anschlag, Führung und Befestigung,
- verfügbare Schaltung oder Eingangsspezifikation der Elektronik,
- Temperatur, Feuchtigkeit und relevante Medien im Einsatz,
- vorhandenes Gehäuse, Referenzteil oder Fotos der Einbausituation,
- Satz zum Musterziel: „Mit dem ersten Muster möchten wir … entscheiden.“
Offene Punkte können gekennzeichnet bleiben. Wichtig ist, dass Angebot und Musterprotokoll zwischen festgelegten Daten, Annahmen und noch zu prüfenden Varianten unterscheiden.
Praxisfragen für die technische Abstimmung
Muss das Druckstück schon vor der Anfrage fertig konstruiert sein? Nein. Ein vorläufiger Querschnitt mit Einbauraum, Bewegungsrichtung, Kontaktfläche und offenen Toleranzen reicht für die erste Einordnung. Die endgültige Geometrie muss jedoch vor einer belastbaren Musterfreigabe dokumentiert sein.
Kann der Sensor außerhalb der Zielbaugruppe geprüft werden? Ja, als Vorprüfung. Dann ist festzuhalten, welche Referenzfläche, welches Druckstück und welche Elektronik verwendet wurden. Das Ergebnis ersetzt nicht automatisch die Bewertung im späteren Gehäuse.
Wann ist eine neue Kalibrierung oder Bewertung nötig? Wenn sich ein Teil der Messkette ändert, etwa Druckstück, Auflage, Befestigung, Sensorausführung, Schaltung oder Softwareauswertung, sollte der Einfluss auf die vorhandene Freigabe geprüft werden.
Flexible Elektronik schafft dünne und anpassbare Bauformen, wie die Fraunhofer EMFT anhand flexibler Sensorsysteme zeigt. Der geringe Bauraum macht die Schnittstellen jedoch nicht automatisch eindeutig. Gerade deshalb sollte das erste Muster den dokumentierten Kraftweg und die vollständige Messkette abbilden.
