Ja, eine erste technische Anfrage ist auch ohne die ursprüngliche editierbare Druckdatei möglich. Ein vorhandenes Teil oder gut erkennbare Fotos helfen, sichtbare Merkmale und offene Punkte zu beschreiben. Notieren Sie, was Sie sicher wissen und was noch geprüft werden muss. Für ein belastbares Angebot und die spätere Freigabe reichen Fotos allein nicht aus.
Wenn es um den Ersatz einer grafischen Frontfolie geht, helfen zunächst eine vollständige Ansicht der Bedienseite, möglichst auch der Rückseite und die Einbaurichtung. Fotografieren Sie das Teil gerade, bei Bedarf mit einem Maßstab daneben. Ist das Gehäuse noch verfügbar, ergänzt ein Foto der Auflagefläche die Anfrage. Bekannte Außenmaße können Sie angeben; geschätzte Maße sollten als solche erkennbar bleiben. Auch eine einfache Skizze kann offene Punkte verständlicher machen.
Welche Merkmale sind am Teil sichtbar?

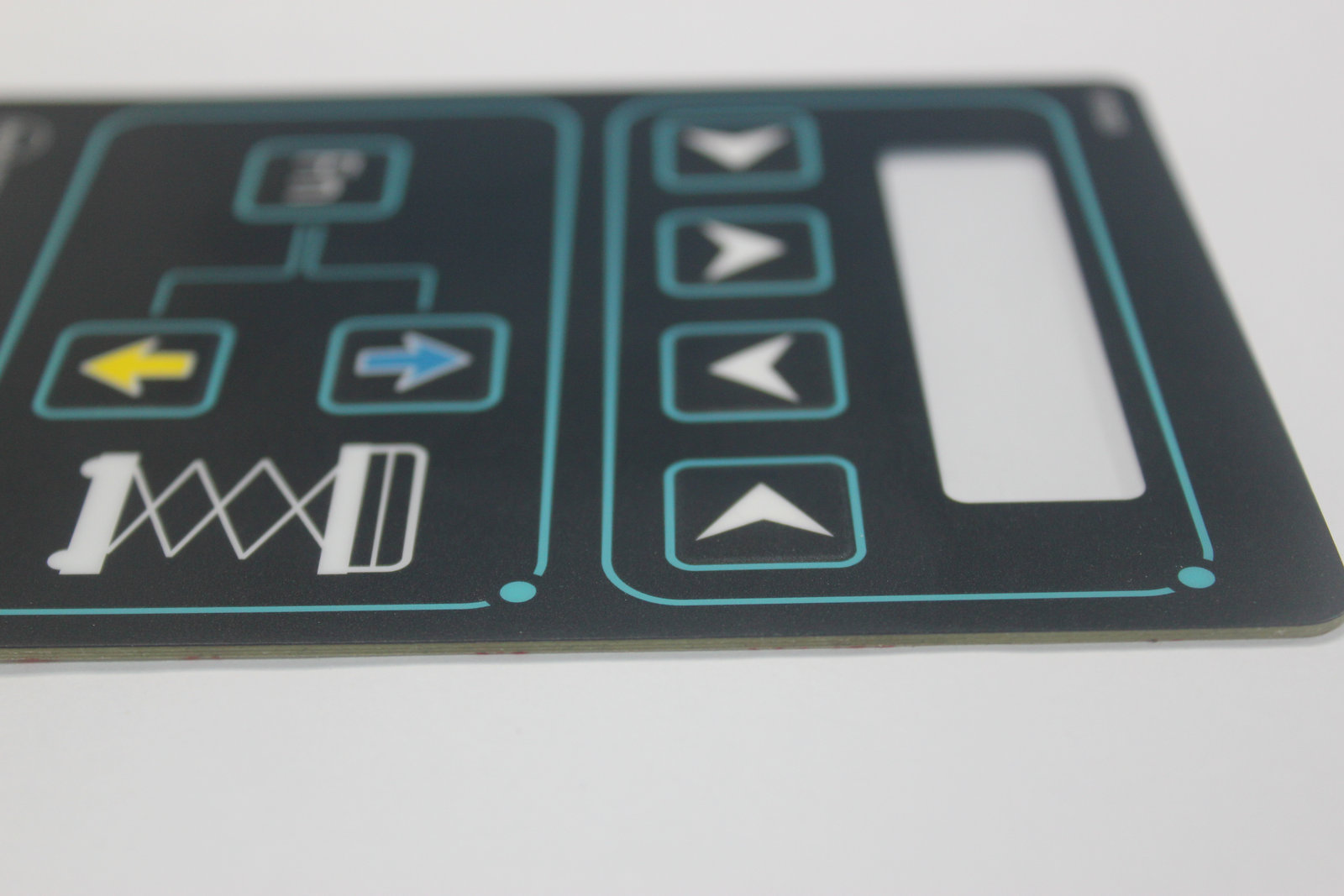

Beschriftungen, Symbolgruppen und die Lage auffälliger Bereiche lassen sich zunächst festhalten. Das Produktfoto in diesem Artikel zeigt beispielsweise gedruckte Pfeilfelder, einen hellen rechteckigen Bereich und farbige Begrenzungslinien. Es ist ein Beispiel für solche erkennbaren Merkmale, nicht das Altteil eines Kunden. Ob der helle Bereich ein transparentes Fenster, ein Ausschnitt oder nur eine bedruckte Fläche ist, lässt sich aus dieser Vorderansicht nicht feststellen.
Ebenso wenig zeigt ein Frontfoto die ursprüngliche Grafikdatei, den genauen Schichtaufbau, die Klebefläche auf der Rückseite oder verbindliche Maße. Falls am vorhandenen Teil eine Anschlussfahne sitzt, muss außerdem geklärt werden, ob nur die sichtbare Front oder eine vollständige Folientastatur ersetzt werden soll. Klären Sie vor der Übernahme alter Schriftzüge oder Logos auch, ob Sie deren Gestaltung für das Projekt verwenden dürfen.
Die erste Anfrage ist noch keine Freigabe
Bei der ersten Abstimmung geht es darum, das vorhandene Teil und die Lücken zu beschreiben. Für eine Angebotsbasis müssen Umfang und offene Annahmen festgehalten werden. Dazu gehört beispielsweise, ob Kontur, Grafik und Rückseite noch vermessen oder spezifiziert werden müssen. Erst an einem Muster lassen sich vereinbarte Merkmale mit der vorgesehenen Baugruppe vergleichen. Für die Produktion braucht es anschließend einen freigegebenen Unterlagenstand. Eine Zusage zum originalgetreuen Ersatz lässt sich aus den ersten Fotos nicht ableiten.
Ist tatsächlich ein Displayfenster vorgesehen, beginnt nach der Klärung der Ausgangsdaten eine andere Aufgabe: Fenster, Druckkante und Einbaulage am Muster prüfen. Dieser spätere Prüfschritt ersetzt die erste Bestandsaufnahme nicht.
Senden Sie über die Projektanfrage verfügbare Front- und Rückseitenfotos, bekannte Maße und, falls vorhanden, ein Gehäusefoto. Geben Sie an, ob das alte Teil zur Prüfung bereitsteht, welche Druckdaten fehlen und was daran nicht mehr eindeutig zu erkennen ist. Diese Angaben helfen bei der ersten technischen Einordnung. Widersprechen sich Fotos, Skizze und Maße, kann eine Zeichnungs- und DFM-Prüfung für die weitere Abstimmung sinnvoll sein.
