Kurzantwort: Legen Sie in den Freigabeunterlagen vier Geometrien getrennt fest: den aktiven Displaybereich, den optisch freien Bereich der Frontfolie, die Druckkante um das Fenster und den Gehäuseausschnitt. Beziehen Sie alle Konturen auf dieselben Bezugspunkte und denselben Änderungsstand. Prüfen Sie das lose Folienmuster zunächst auf Kontur und Druck, danach die montierte Baugruppe mit eingeschaltetem Display aus den vorgesehenen Blickrichtungen. Eine freie Öffnung in der Folie allein bestätigt weder die Ausrichtung im Gehäuse noch die Lesbarkeit des späteren Displaybilds.
Bei einer grafischen Frontfolie ist das Displayfenster eine Schnittstelle zwischen Grafik, Folie, Klebstoff, Gehäuse und Anzeige. Das sichtbare Rechteck auf dem Artwork ist deshalb nicht automatisch identisch mit der aktiven Fläche des Displays. Wird nur eine dieser Konturen geprüft, kann ein Muster sauber gefertigt sein und im Gerät trotzdem Zeichen verdecken, eine Druckkante freilegen oder einen ungleichmäßigen Rand zeigen.
Vier Konturen statt eines einzigen Fensters bemaßen
Eine belastbare Zeichnung unterscheidet mindestens diese vier Umrisse:
- Aktiver Displaybereich: die Fläche, in der das Display tatsächlich Informationen darstellt;
- optisch freier Bereich der Frontfolie: der klare, getönte oder anderweitig definierte Bereich, durch den der Nutzer das Display sieht;
- Druckkante und druckfreie Zone: der Übergang zwischen bedruckter Fläche und Fenster;
- Gehäuseausschnitt beziehungsweise sichtbare Blende: die mechanische Öffnung hinter der Frontfolie.
Diese Umrisse dürfen projektspezifisch überlappen, müssen aber getrennt dokumentiert sein. Ein großes Folienfenster kann zum Beispiel eine Druckkante außerhalb des aktiven Displaybereichs benötigen. Ein kleiner Gehäuseausschnitt kann dagegen einen Teil des Folienfensters verdecken. Welche Abstände zulässig sind, ergibt sich aus Display, Blickrichtung, Montage und freigegebener Zeichnung; ein allgemeiner Zahlenwert wäre hier nicht belastbar.
Die deutsche KUNDISCH-Seite zu resistiven Systemen nennt ausdrücklich ein in der Frontfolie ausgespartes Sichtfenster. Das belegt den Begriff und die eigenständige Funktion dieses Bereichs. Es ist keine Baoshengda-Projektspezifikation und enthält keine für jedes Display gültige Toleranz.
Gemeinsame Bezugspunkte für Grafik, Display und Gehäuse festlegen
Alle vier Konturen werden auf dieselben konstruktiven Bezüge gelegt. Geeignet sind eindeutig bemaßte Außenkanten, Passbohrungen oder andere Merkmale, die auch bei der Montage verfügbar bleiben. Ein Screenshot des Artworks ohne Maßbezug reicht nicht: Er zeigt die Gestaltung, aber nicht zuverlässig die Lage zum Gehäuse oder Display.
Für die Abstimmung sollten mindestens folgende Daten denselben Revisionsstand tragen:
- Kontur- und Fensterausschnitt der Frontfolie;
- druckfreie Zone, Sperrdruck und sichtbare Druckkante;
- aktive Fläche und Außenkontur des Displays laut freigegebenem Displaydatensatz;
- Gehäuseausschnitt, Blende und verfügbare Auflagefläche;
- Position und Breite von Klebstoffaussparungen;
- Montagereihenfolge und Bezugsrichtung der Bauteile.
Verwenden unterschiedliche Dateien verschiedene Nullpunkte, wird eine Zuordnungstabelle benötigt. Angaben wie „Fenster mittig“ oder „an Display anpassen“ ersetzen keine Maße. Besonders bei einer asymmetrischen Blende muss klar sein, welche Oberkante, Seite und Einbaurichtung gemeint sind.

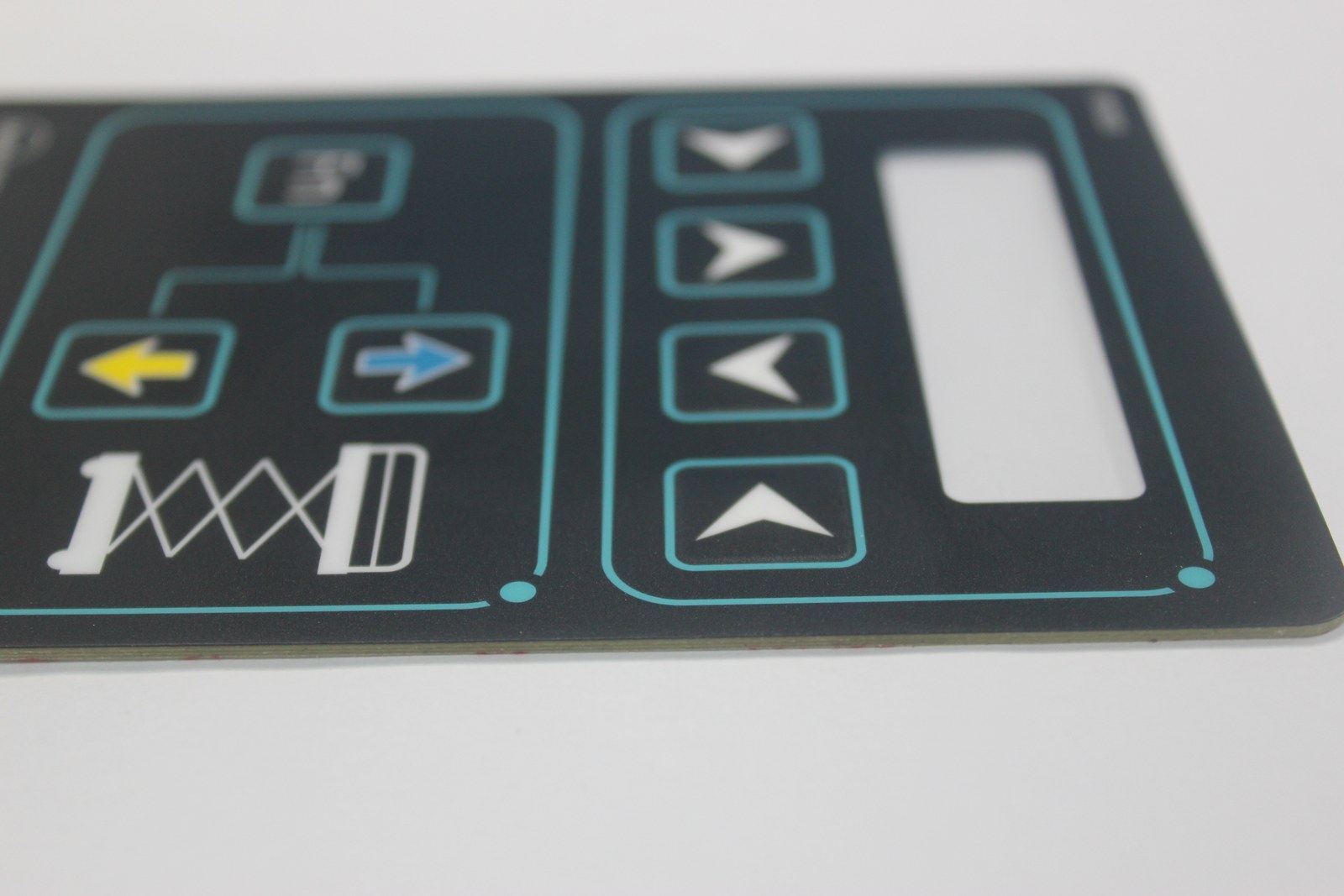

Das lose Frontfolienmuster zuerst separat prüfen
Vor der Montage lässt sich die Frontfolie ohne Einflüsse des Gehäuses beurteilen. Legen Sie das Muster auf eine definierte, saubere Unterlage und vergleichen Sie es mit einer maßstäblichen Prüflehre oder den freigegebenen Konturdaten. Dabei werden nicht nur Außenmaß und Fenstergröße, sondern auch Lage und Verlauf der Druckkante betrachtet.
Prüfen Sie am losen Muster:
- stimmen Artikelkennung und Revision,
- liegt das Fenster zur vereinbarten Bezugsgeometrie,
- verläuft die Druckkante vollständig und ohne unerklärten Versatz,
- bleiben vorgesehene druckfreie Bereiche frei,
- sind Kratzer, Einschlüsse, Druckstellen oder Schutzfolienreste im Sichtbereich erkennbar,
- entspricht die Oberfläche der vereinbarten Variante.
Die Prüfung erfolgt unter festgelegtem Licht und mit dokumentierter Betrachtungsseite. Entfernen Sie eine Transportschutzfolie nur nach der vereinbarten Handhabung; eine noch vorhandene Schutzfolie kann Glanz, Trübung oder Kratzer vortäuschen. Das Ergebnis des losen Musters bleibt getrennt vom Ergebnis der montierten Baugruppe.
Einbaulage mit Gehäuse und Display kontrollieren
Nach der Einzelprüfung wird die Frontfolie in der vorgesehenen Montagereihenfolge mit Gehäuse, Display und gegebenenfalls Trägerplatte zusammengebracht. Eine transparente Prüfschablone kann die geometrische Abstimmung unterstützen, ersetzt aber die Montageprobe nicht. Klebeschicht, Positionierhilfe, Bauteilspiel und Anpressvorgang können die tatsächliche Lage beeinflussen.
Die SCHURTER-Seite zum Display Bonding unterscheidet unter anderem die Befestigung eines Displays über einen Kleberahmen von vollflächigen optischen Fügeverfahren. Für die Musterprüfung ist daran vor allem die Schnittstelle wichtig: Der reale Aufbau zwischen Frontmaterial und Display muss bekannt sein. Die Seite beschreibt keine Baoshengda-Fertigung und begründet keine pauschale Wahl eines Bonding-Verfahrens.
Kontrollieren Sie in der montierten Baugruppe:
- ist der sichtbare Rand rund um den aktiven Bereich wie in der Freigabe definiert,
- verdeckt Gehäuse oder Druck keine vorgesehenen Zeichen,
- wird außerhalb des vorgesehenen Bildbereichs nichts sichtbar, das verborgen bleiben soll,
- bleibt die Druckkante bei der normalen Blickrichtung verdeckt oder bewusst sichtbar,
- liegt die Frontfolie ohne unerklärte Falten, Spannungen oder lokale Ablösung am Fensterrand,
- stimmen Orientierung und Revisionskennung aller Teile.
Ein symmetrischer Rand allein ist nicht immer das Ziel. Manche Displays besitzen intern einen versetzten aktiven Bereich oder unterschiedliche nicht aktive Ränder. Vergleichen Sie deshalb nicht nur die Außenkontur des Displaymoduls, sondern die tatsächlich freigegebene aktive Fläche.
Das Displaybild mit definierten Prüfinhalten einschalten
Für die optische Prüfung wird das Display mit einem festgelegten Prüfbild betrieben. Geeignet ist ein Muster, das Zeichen oder Linien nahe den vorgesehenen Grenzen zeigt und zusätzlich gleichmäßige helle und dunkle Flächen enthält. So kann das Team erkennen, ob relevante Inhalte am Rand abgeschnitten werden und ob Druck oder Gehäuse in den Sichtbereich hineinragt.
Halten Sie für den Vergleich fest:
- Prüfbild oder Softwarestand,
- Displayhelligkeit und Betriebszustand,
- Umgebungslicht,
- Betrachtungsabstand und vorgesehene Blickrichtungen,
- montierte beziehungsweise unmontierte Schutzabdeckung,
- Fotoaufbau und Kameraorientierung, falls Fotos Teil des Protokolls sind.
Ein Handyfoto ohne diese Angaben ist nur eine Momentaufnahme. Automatische Belichtung und Weißabgleich können Helligkeit, Farbe und Kontrast verändern. Die visuelle Entscheidung sollte daher am realen Muster erfolgen; Fotos dienen als ergänzende, revisionsbezogene Dokumentation.
Tönung, Oberfläche und Druckkante getrennt bewerten
Die Geometrie kann stimmen, während die optische Wirkung noch offen ist. Eine getönte Fensterfläche, eine matte Struktur oder ein Luftspalt verändert, wie das Display wahrgenommen wird. KUNDISCH beschreibt bei laminierten Oberflächen unter anderem Varianten wie glänzend und entspiegelnd. Daraus folgt keine allgemeine Eignung für ein konkretes Projekt; Material, Aufbau und Lichtbedingungen müssen am vorgesehenen Muster bewertet werden.
Trennen Sie deshalb drei Entscheidungen:
- Geometrie: Sind Fenster, Druckkante, aktiver Bereich und Gehäuseausschnitt korrekt zueinander positioniert?
- Oberfläche und Tönung: Entspricht die vereinbarte Fensterwirkung dem freigegebenen Muster unter den definierten Lichtbedingungen?
- Displaydarstellung: Sind die vorgesehenen Inhalte aus den festgelegten Blickrichtungen erkennbar?
Diese Trennung verhindert, dass eine gute Lesbarkeit einen geometrischen Versatz verdeckt oder dass eine Farbabweichung fälschlich als Lagefehler behandelt wird.
Eine revisionsgebundene Prüftabelle verwenden
Die folgenden Felder machen aus einer Sichtprüfung eine nachvollziehbare Musterentscheidung:
| Prüffeld | Sollbezug | Beobachtung am Muster |
|---|---|---|
| Teil und Revision | Zeichnung, Artwork und Displaydatensatz | Kennzeichnung der tatsächlich geprüften Teile |
| Bezugsgeometrie | definierte Kante, Bohrung oder Passmerkmal | verwendeter Nullpunkt und Orientierung |
| Fensterlage | freigegebene Kontur- und Positionsmaße | gemessener beziehungsweise visuell verglichener Zustand |
| Druckkante | Artwork, druckfreie Zone und Sperrdruck | Verlauf, Versatz oder offene Stelle |
| Gehäuseausschnitt | Gehäusezeichnung und Montagezustand | sichtbarer Rand nach Einbau |
| Displaybild | aktiver Bereich und freigegebenes Prüfbild | verdeckte oder unerwünscht sichtbare Bereiche |
| Optischer Zustand | vereinbarte Oberfläche, Tönung und Lichtbedingung | reale Beobachtung mit Bedingung |
| Entscheidung | projektspezifisches Akzeptanzkriterium | erfüllt, Abweichung oder offen; Datum und Prüfer |
Messmittel, Auflösung und Akzeptanzgrenzen werden projektspezifisch festgelegt. Dieser Ratgeber setzt keine universelle Fenster-, Druck- oder Montagetoleranz voraus.
Abweichungen so dokumentieren, dass sie korrigierbar sind
„Fenster sitzt nicht mittig“ ist als Rückmeldung zu ungenau. Eine bearbeitbare Abweichung nennt:
- Projekt-, Muster- und Revisionskennung,
- betroffene Kontur: aktiver Bereich, Folienfenster, Druckkante oder Gehäuseausschnitt,
- Bezugspunkt und beobachtete Richtung des Versatzes,
- losen oder montierten Prüfzustand,
- Prüfbild, Licht und Blickrichtung,
- Foto mit Maßstab oder markierter Orientierung, ohne das Bauteil zu verdecken,
- erwarteten Sollzustand und nächste Entscheidung.
Vor einer Korrektur wird geprüft, welche Datei die führende Vorgabe ist. Wird nur das Artwork verschoben, obwohl der Gehäuseausschnitt den Versatz verursacht, kann die nächste Revision an einer Stelle besser und an einer anderen schlechter werden. Änderungen an Fenster, Druck, Klebstoffausschnitt oder Gehäuse erhalten daher einen nachvollziehbaren neuen Stand.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung helfen:
- Frontfolienzeichnung mit Außenkontur, Fenster und Bezugspunkten,
- editierbares Artwork oder eindeutig bemaßte Druckdaten,
- Displayzeichnung oder Datenblatt mit Außenkontur und aktivem Bereich,
- Gehäusezeichnung, Schnittdarstellung und Foto der Auflagefläche,
- geplanter Schichtaufbau und Montagereihenfolge,
- Vorgabe zu klarer oder getönter Fensterfläche, Oberfläche und Sperrdruck,
- vorgesehene Licht- und Blickbedingungen,
- projektspezifische Akzeptanzkriterien,
- Musterstückzahl, Zielmenge und freizugebender Änderungsstand.
Baoshengda kann diese Unterlagen gegen die vorgesehene Frontfoliengeometrie, Druckaufteilung und Musterplanung prüfen. Die Freigabe des vollständigen Displays, Gehäuses und Geräts bleibt Aufgabe des jeweiligen Projektteams.
Fragen für die technische Abstimmung
Reicht die Außenkontur des Displays für die Fensterzeichnung?
Nicht immer. Benötigt werden auch der aktive Displaybereich, die Orientierung und gegebenenfalls nicht aktive Ränder. Die Außenkontur des Moduls kann gegenüber der sichtbaren Fläche versetzt sein.
Kann das Fenster nur am losen Frontfolienmuster freigegeben werden?
Die Folienkontur und Druckkante lassen sich lose prüfen. Die sichtbare Überdeckung durch Gehäuse, Montage und Displaybild muss zusätzlich im vorgesehenen Einbauzustand beurteilt werden.
Muss ein Displayfenster vollständig klar sein?
Das hängt von der freigegebenen optischen Anforderung ab. Klare, getönte oder anderweitig definierte Bereiche sind möglich; Wirkung und Lesbarkeit werden am projektbezogenen Muster geprüft.
Welche Revision gilt bei widersprüchlichen Dateien?
Das Projektteam muss einen führenden, freigegebenen Stand bestimmen. Bis dahin bleibt die Schnittstelle offen; ein Hersteller sollte die widersprüchlichen Angaben nicht stillschweigend zusammenführen.
Wenn diese Daten vorliegen, können Sie Frontfolienzeichnung, Artwork, Display- und Gehäusedaten zur technischen Prüfung senden. So wird das Displayfenster nicht nur als Ausschnitt, sondern als kontrollierte Schnittstelle der montierten Bedienoberfläche bewertet.
