Kurzantwort: Für die Auswahl und Musterprüfung einer geklebten Frontfolie reichen „Kunststoffgehäuse“ oder „Metallplatte“ nicht aus. Benötigt werden der genaue Werkstoff beziehungsweise die Beschichtung, der Zustand und die Struktur der Klebefläche, die Geometrie am Rand und an Ausschnitten, der Montageprozess sowie die späteren Belastungen. Was noch nicht feststeht, sollte im Angebot und im Musterprotokoll als offen gekennzeichnet werden.
Eine grafische Frontfolie ist zugleich sichtbare Gerätefront und montiertes Bauteil. Ihre Kontur, Fenster, Oberfläche und Klebeschicht müssen zur realen Gehäusefläche passen. Die Werkstoffbezeichnung ist dafür nur eine Ausgangsangabe, nicht die Freigabe der Verklebung.
Grundwerkstoff und reale Oberfläche getrennt erfassen
Zwei Gehäuse aus demselben Kunststoff können unterschiedliche Klebeflächen haben: Eines ist glatt, das andere strukturiert; eines ist lackiert, das andere besitzt noch Trennmittel- oder Bearbeitungsrückstände. Auch eloxiertes, pulverbeschichtetes und unbehandeltes Metall sind nicht dieselbe Oberfläche.
Für die Anfrage sollten deshalb zwei Angaben getrennt werden:
- Grundwerkstoff: zum Beispiel die genaue Kunststoffbezeichnung, Aluminium oder Edelstahl, soweit bekannt.
- Tatsächliche Oberfläche: Lack, Beschichtung, Struktur, Rauheit, Bearbeitungszustand und vorgesehene Reinigung.
Die Unterscheidung ist praktisch: Die Klebeschicht muss die reale Fläche benetzen und flächigen Kontakt herstellen. Bei Kunststoffen oder Beschichtungen kann die Oberflächenenergie die Benetzung beeinflussen. Der Name des Grundwerkstoffs allein zeigt jedoch nicht, welche Oberfläche nach Fertigung, Lackierung, Reinigung und Lagerung tatsächlich vorliegt.

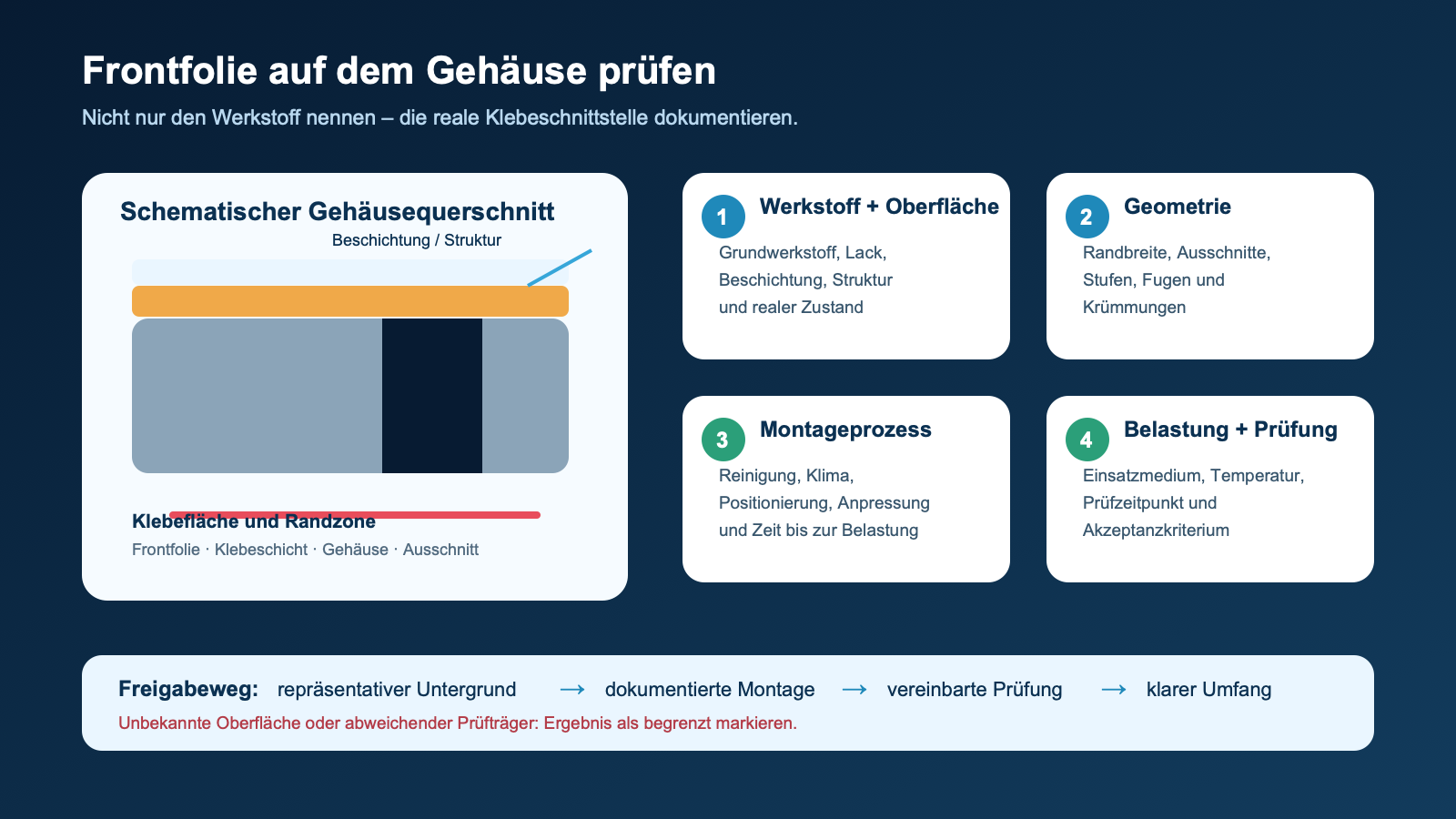

Vier Datengruppen für die Klebeschnittstelle
Eine belastbare Anfrage beschreibt nicht nur die Folie. Sie verbindet vier Datengruppen mit der Zielbaugruppe:
| Datengruppe | Was dokumentiert werden sollte | Warum es die Musterprüfung verändert |
|---|---|---|
| Werkstoff und Oberfläche | Gehäusewerkstoff, Lack oder Beschichtung, Struktur, Rauheit und bekannte Vorbehandlung. | Bestimmt, welche reale Fläche mit der Klebeschicht in Kontakt kommt. |
| Geometrie der Klebefläche | Außenkontur, Randbreite, Ausschnitte, Vertiefungen, Fugen, Schrauben und Krümmung. | Zeigt, wo ausreichend Auflage vorhanden ist und wo Kanten oder Unterbrechungen liegen. |
| Montageprozess | Reinigung, Temperatur von Bauteil und Umgebung, Positionierhilfe, Anpressung und Zeit bis zur nächsten Belastung. | Macht den geprüften Aufbau wiederholbar und trennt Material- von Prozessabweichungen. |
| Einsatz und Prüfung | Temperaturbereich, Feuchtigkeit, Reinigungsmedium, Wischhäufigkeit, mechanische Beanspruchung und Freigabekriterium. | Legt fest, welche Belastung das Muster tatsächlich abbilden soll. |
Nicht jede Zeile muss bei der ersten Anfrage vollständig sein. Unbekannte Punkte dürfen offen bleiben, wenn klar ist, dass die Haftung oder Abdichtung in diesem Muster noch nicht freigegeben wird. Problematisch ist nicht die Lücke, sondern eine nicht dokumentierte Annahme.
Die schmale Randzone früh im Gehäusequerschnitt prüfen
Ausschnitte für Displays, LEDs, Tasten oder Steckverbinder unterbrechen die Klebefläche. Gleiches gilt für nahe Gehäusekanten, Fugen und Vertiefungen. Deshalb sollte die Zeichnung nicht nur die Außenkontur der Frontfolie zeigen, sondern auch die verfügbare Auflage am Gehäuse.
Hilfreich sind:
- ein bemaßter Gehäuseausschnitt mit Bezugspunkten,
- ein Querschnitt an schmalen Rändern, Stufen oder Krümmungen,
- die Lage von Display-, Tasten- und LED-Fenstern,
- Bereiche, die klebstofffrei bleiben müssen,
- Fotos der tatsächlichen Oberfläche unter seitlichem Licht.
Diese Angaben ersetzen keine Prüfung. Sie helfen der DFM- und Zeichnungsprüfung, kritische Kanten und fehlende Auflage vor der Musterfertigung sichtbar zu machen.
Am repräsentativen Untergrund prüfen
Ein Haftungsversuch auf einer sauberen, glatten Laborplatte beantwortet nicht automatisch die Frage, wie sich die Frontfolie auf einem strukturierten oder beschichteten Seriengehäuse verhält. Für die Musterprüfung sollte deshalb festgelegt werden, welcher Untergrund den späteren Zustand repräsentiert:
- Seriengehäuse: bevorzugt, wenn Material, Beschichtung und Geometrie bereits feststehen.
- Referenzteil oder abgestimmtes Probestück: sinnvoll, wenn es denselben relevanten Oberflächen- und Prozessstand nachvollziehbar abbildet.
- Abweichender Prüfträger: nur mit dokumentierter Grenze; das Ergebnis gilt dann nicht ohne Weiteres für die spätere Gehäuseoberfläche.
Zum Protokoll gehören der verwendete Untergrund, sein Änderungsstand und die Montagebedingungen. Ebenso wichtig ist die Frage, was bewertet wird: Anfangshaftung, Randablösung nach einer vereinbarten Lagerung, Verhalten nach Reinigung oder nur die geometrische Passform. Prüfzeit, Belastung und Akzeptanzkriterium sind projektspezifisch festzulegen; ein allgemeiner Zahlenwert wäre hier irreführend.
Reinigung ist Teil der Montagebedingung
Staub, Öl, Fett, Trennmittel oder Kondensat verändern den Zustand der Klebefläche. Die tesa-Hinweise zur Oberflächenreinigung nennen sauber, trocken sowie frei von Staub, Fett, Öl und Trennmitteln als Bedingungen und weisen auf die Vermeidung von Kondenswasser hin.
Daraus folgt keine universelle Reinigungsanweisung. Das Mittel muss zur Gehäuseoberfläche und zum Fertigungsprozess passen. Für das Projekt sind drei getrennte Angaben sinnvoll:
- womit und wie die Fläche vor der Montage gereinigt wird,
- wie lange Bauteile nach Lagerung oder Transport an das Montageklima angepasst werden,
- welche Reinigungs- oder Desinfektionsmedien die fertige Gerätefront später berühren.
Das letzte Medium gehört zur Einsatzprüfung, nicht automatisch zur Montagevorbereitung. Ein Reiniger, der im Betrieb auf die Front trifft, kann andere Anforderungen stellen als der Prozess zur Vorbereitung der Klebefläche.
Was nach dem Muster freigegeben wird
Eine bestandene Sichtprüfung direkt nach der Montage bestätigt nur den beobachteten Zustand zu diesem Zeitpunkt. Die Freigabe sollte auf die tatsächlich geprüfte Kombination verweisen:
- Frontfolienzeichnung und Änderungsstand,
- Gehäusewerkstoff, Beschichtung und Oberflächenreferenz,
- verwendetes Muster- oder Seriengehäuse,
- vereinbarter Reinigungs- und Montageprozess,
- Belastung, Beobachtungszeitpunkt und Akzeptanzkriterium,
- offene Punkte und dokumentierte Abweichungen.
Soll die Frontfolie zugleich eine Dichtfunktion unterstützen, muss die gesamte Randzone mit Gehäuse, Ausschnitten, Fahnenaustritt und Montage betrachtet werden. Eine geklebte Folie allein weist keine Schutzart des Geräts nach. Die Seite zu wasserdichten Folientastaturen beschreibt diese Systemgrenze ausführlicher.
Ein kompaktes Datenpaket für die Anfrage
Für die erste technische Einordnung genügt meist ein überschaubares Paket:
- Frontfolienzeichnung oder bemaßte Skizze,
- Gehäusezeichnung mit Querschnitt der Klebefläche,
- genaue Werkstoff- und Beschichtungsangabe, soweit verfügbar,
- zwei bis drei Fotos der realen Oberfläche und der kritischen Ränder,
- vorhandenes Gehäuse- oder Referenzmuster,
- geplanter Montageablauf,
- relevante Einsatzmedien und Belastungen,
- Satz zum Prüfziel: „Mit dem Muster möchten wir … bewerten.“
Fehlende Informationen sollten nicht durch eine Materialannahme ersetzt werden. Kennzeichnen Sie sie als offen und legen Sie fest, ob ein Referenzteil, eine Vorprüfung oder ein Muster am Seriengehäuse die Lücke schließen soll.
