Kurzantwort: Legen Sie den Biegeradius nicht als isolierten Wert fest. Zeichnen Sie zuerst die Biegeroute der FPC-Anschlussfahne im realen Gehäuse: Austritt an der Folientastatur, freier Biegebereich, Führung oder Zugentlastung sowie die Zone am Stecker. Kennzeichnen Sie außerdem, ob die Fahne nur einmal beim Einbau gebogen wird oder sich im Betrieb wiederholt bewegt. Erst danach wird ein projektspezifischer Radius für den tatsächlichen FPC-Aufbau festgelegt und am montierten Muster geprüft.
Bei einer FPC-Folientastatur gehört die Anschlussfahne zur elektrischen und mechanischen Schnittstelle. Eine passende Kontaktseite und Pinbelegung reichen nicht aus, wenn die Fahne im Gehäuse an einer Kante geknickt, verdreht, eingeklemmt oder am Stecker belastet wird. Umgekehrt sagt ein Radius in einer Einzelzeichnung wenig aus, wenn nicht erkennbar ist, wo die Biegung beginnt und welche Bauteile den Verlauf tatsächlich bestimmen.

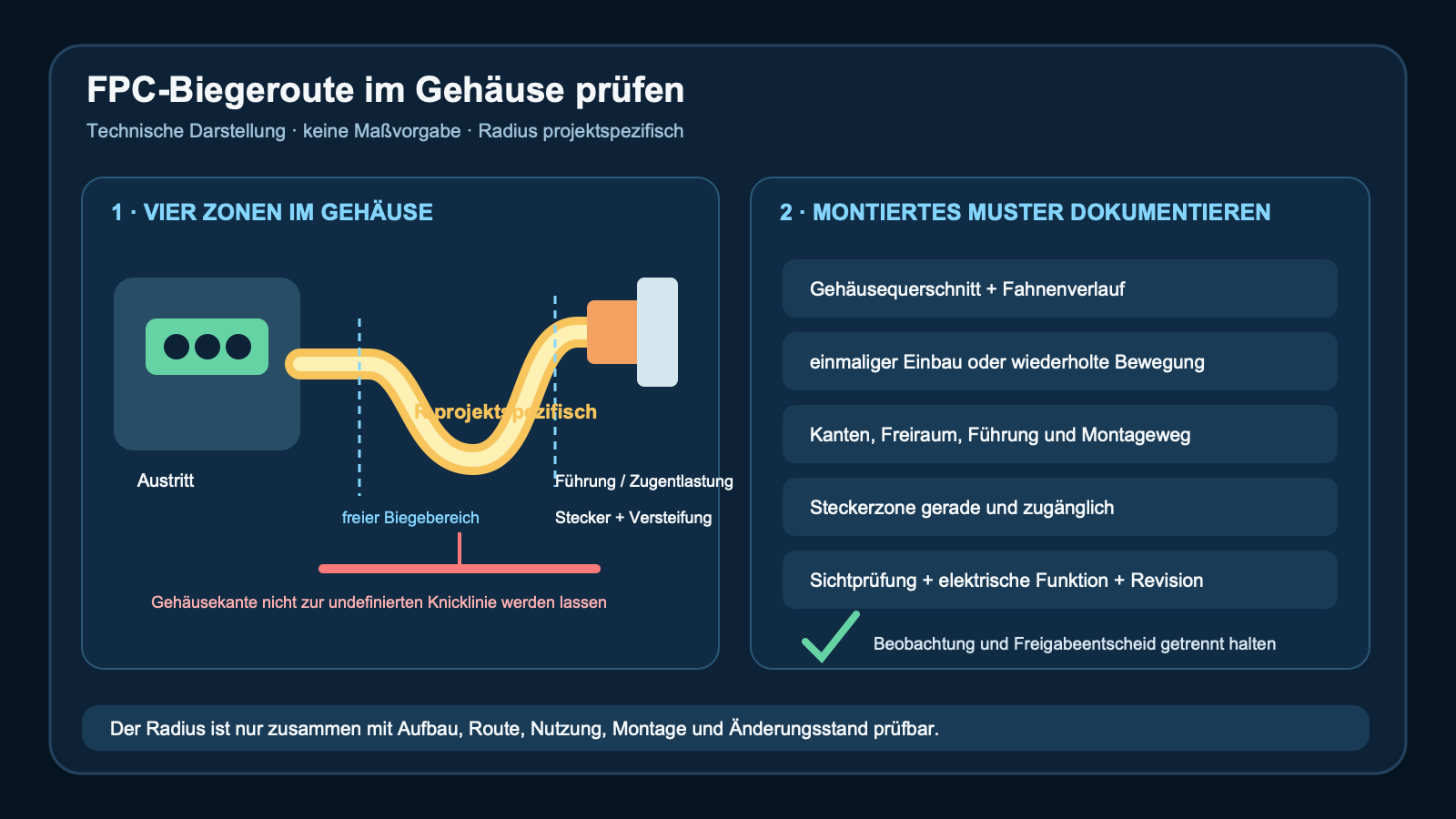

Vier Zonen in der Einbauzeichnung trennen
Eine belastbare Zeichnung zeigt nicht nur die Länge der Fahne. Teilen Sie den Weg zwischen Bedienfläche und Gegenstecker in vier Funktionszonen:
- Austritt an der Folientastatur: Lage, Richtung und die erste freie Strecke hinter dem Tastaturaufbau;
- freier Biegebereich: der Bereich, in dem die Fahne ohne scharfe Kante, Einspannung oder Versteifung umgelenkt werden soll;
- Führung und Zugentlastung: Auflage, Halter oder Gehäuseführung, die die Lage sichert, ohne eine ungeplante lokale Biegung zu erzeugen;
- Steckerzone: Kontaktende, Versteifung, Einstecktiefe und zugänglicher Raum für Verriegelung und Montage.
Diese Trennung macht sichtbar, ob eine Maßangabe am richtigen Ort gilt. Eine Versteifung kann für die Kontaktierung erforderlich sein, gehört aber nicht automatisch in einen Biegebereich. Eine Gehäusekante ist ebenfalls keine definierte Biegelehre. Wenn sie den Verlauf berührt, müssen Radius, Oberfläche, Freiraum und Montagerichtung bewusst bewertet werden.
Einmalige Einbaubiegung und Bewegung im Betrieb unterscheiden
Die wichtigste Nutzungsfrage lautet: Bleibt die Fahne nach der Montage in einer festen Lage, oder bewegt sie sich bei jedem Öffnen, Verstellen oder Bedienen des Geräts?
Bei einer einmaligen Biegung für den Einbau wird das Muster in die vorgesehene Form gebracht und anschließend mechanisch ruhig gehalten. Die Prüfung konzentriert sich auf Montierbarkeit, örtliche Biegung, Steckerbelastung, Freiraum und den Zustand nach dem Einbau.
Bei wiederholter Bewegung im Betrieb werden zusätzlich Bewegungsweg, Richtung, Häufigkeit, Fixpunkte und erwartete Einsatzbedingungen benötigt. Ein statisch passender Einbau ist dann noch keine Freigabe für dynamische Belastung. Prüfweg, Wiederholungsumfang und Akzeptanzwerte müssen aus der Geräteanwendung abgeleitet und projektspezifisch vereinbart werden. Dieser Ratgeber setzt dafür keine Zyklenzahl oder Lebensdauer an.
Der Flex Design Guide von Würth Elektronik unterscheidet Flextechnologien, Lagenaufbauten, Biegebereiche und Einbaubedingungen. Das ist ein relevantes Beispiel dafür, warum Nutzungsart und Aufbau zu den Designregeln gehören. Die dortigen Zahlen gelten jedoch für die beschriebenen Leiterplattentechnologien; sie sind keine allgemeine Spezifikation für eine FPC-Folientastatur und belegen keine geschäftliche Beziehung zu Baoshengda.
Den Verlauf im Gehäusequerschnitt bemaßen
Ergänzen Sie zur Draufsicht mindestens einen Gehäusequerschnitt in der vorgesehenen Einbaulage. Darin sollten folgende Informationen zusammengeführt werden:
- Austrittspunkt und Austrittsrichtung der Anschlussfahne,
- Mittellinie oder eindeutig beschriebener Verlauf,
- Beginn und Ende des freien Biegebereichs,
- verfügbare freie Länge vor und nach der Umlenkung,
- projektspezifischer Biegeradius mit klarer Bezugslinie,
- Gehäusekanten, Rippen, Schrauben, Platinen und andere Hindernisse,
- Lage einer Führung oder Zugentlastung,
- Steckerposition, Einsteckrichtung und Verriegelungsraum,
- Versteifung und Kontaktseite am FPC-Ende,
- Toleranzen nur dort, wo sie für Montage und Prüfung tatsächlich benötigt werden.
Zeigen Sie auch, aus welcher Ansicht der Radius gelesen wird. Eine gekrümmte Linie in der Draufsicht kann eine räumliche Verdrehung verdecken. Wenn die Fahne ihre Ebene wechseln muss, sind weitere Ansichten oder ein einfaches Einbaumodell sinnvoller als ein Pfeil mit der Aufschrift „hier biegen“.
Die Montagereihenfolge mitplanen
Eine Route kann im fertigen Gerät genügend Freiraum haben und trotzdem nicht montierbar sein. Beschreiben Sie deshalb die Reihenfolge: Wird zuerst die Folientastatur verklebt, dann die Fahne geführt und zuletzt der Stecker verriegelt? Muss eine Leiterplatte vor dem Schließen des Gehäuses eingesetzt werden? Ist der Verriegelungsmechanismus mit dem vorgesehenen Werkzeug erreichbar?
Prüfen Sie das Muster ohne Zug am Kontaktende und ohne die Fahne über eine scharfe Kante zu drücken. Wenn die Montage nur funktioniert, indem die Anschlussfahne vorübergehend stärker geknickt oder am Stecker gezogen wird als in der Endlage, gehört dieser Montageschritt in die Bewertung. Der größte lokale Biegezwang kann während der Montage auftreten und in der fertigen Ansicht nicht mehr sichtbar sein.
Den montierten Musterzustand prüfen
Das Muster wird in der geplanten Reihenfolge mit der vorgesehenen Gehäuseaufnahme und dem realen Gegenstecker montiert. Dokumentieren Sie vor und nach dem Einbau mindestens:
| Prüfpunkte | Beobachtung am Muster | Projektentscheidung |
|---|---|---|
| Austritt | liegt die Fahne frei oder berührt sie Kante, Klebeschicht oder Gehäuse? | zulässige Lage und Freiraum bestätigen |
| Biegebereich | entsteht ein gleichmäßiger Verlauf oder eine lokale Falte, Torsion oder Einspannung? | Radius und Führung freigeben oder ändern |
| Zugentlastung | nimmt die Führung Bewegung auf, ohne Druck auf Leiter- oder Kontaktzone zu verlagern? | Fixpunkt und Auflage definieren |
| Steckerzone | bleibt das FPC-Ende gerade, vollständig eingesteckt und zugänglich verriegelt? | Anschlusslage und Montageweg bestätigen |
| elektrische Funktion | bleibt der vereinbarte Stromkreis vor und nach der Montage funktionsfähig? | Ergebnis gegen Schaltplan und Prüfkriterium bewerten |
Eine Durchgangsprüfung ist wichtig, beobachtet aber nur den elektrischen Zustand zum Prüfzeitpunkt. Sie zeigt nicht, ob die Fahne unter lokaler mechanischer Last steht oder ob eine Kante bei späterer Bewegung zum Fixpunkt wird. Deshalb werden elektrische Prüfung, Sichtprüfung, Einbaufoto und markierter Querschnitt gemeinsam abgelegt.
Akzeptanzkriterien vor der Prüfung festlegen
Der Satz „Biegeradius am Muster prüfen“ ist noch kein eindeutiges Kriterium. Das Projektteam sollte vorab festlegen:
- welcher FPC-Aufbau und welche Revision geprüft werden,
- ob die Fahne statisch eingebaut oder wiederholt bewegt wird,
- auf welche Linie oder Fläche sich der Radius bezieht,
- welche Berührungen und Fixpunkte zulässig sind,
- wie Stecker und Versteifung mechanisch unbelastet gehalten werden,
- welche elektrische Funktion geprüft wird,
- welche Fotos, Ansichten und Messwerte den Einbauzustand dokumentieren,
- wer Abweichungen bewertet und in welcher Revision Änderungen freigegeben werden.
Ohne diese Angaben kann dieselbe Baugruppe von zwei Personen unterschiedlich verlegt werden. Ein optisch „weicher“ Verlauf ersetzt keine bemaßte Referenz; ein berechneter Radius ersetzt nicht die Kontrolle der realen Montagesituation.
Änderungen als neuen Einbauzustand behandeln
Eine geänderte Fahnenlänge, ein anderer Austrittswinkel, eine versetzte Leiterplatte oder ein neuer Stecker kann die Biegeroute verändern, auch wenn das FPC-Ende elektrisch gleich bleibt. Prüfen Sie daher nach jeder relevanten Änderung, ob Biegebereich, Führung, Zugentlastung und Montageschritt noch dem freigegebenen Zustand entsprechen.
Der Ratgeber zur Kontaktseite der FPC-Anschlussfahne behandelt Leiterseite, Pin 1 und Einsteckrichtung. Diese Angaben sollten vor der Biegeroutenprüfung eindeutig sein. Die beiden Entscheidungen werden jedoch getrennt dokumentiert: Die Kontaktseite beschreibt die elektrische Orientierung im Stecker; die Biegeroute beschreibt den mechanischen Weg durch das Gehäuse.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung helfen:
- Gesamtzeichnung der Folientastatur mit FPC-Aufbau und Änderungsstand,
- Gehäusequerschnitt mit Tastatur, Leiterplatte, Stecker und Hindernissen,
- gewünschter Fahnenaustritt, freie Länge und geplanter Verlauf,
- Angabe „einmal beim Einbau gebogen“ oder Beschreibung der wiederholten Bewegung,
- Steckerhersteller, vollständige Teilenummer, Kontaktseite und Einsteckrichtung,
- vorhandene Versteifung und geplante Zugentlastung,
- Montageschritte sowie zugänglicher Verriegelungsraum,
- gewünschte Musterprüfungen und projektspezifische Akzeptanzkriterien.
Baoshengda kann diese Unterlagen gegen den vorgesehenen FPC-Folientastaturaufbau und die Musterplanung prüfen. Die Freigabe von Gehäuse, Stecker, Leiterplatte und vollständigem Gerät bleibt Aufgabe des jeweiligen Projektteams.
Fragen für die technische Abstimmung
Gibt es einen Mindestbiegeradius, der für jede FPC-Anschlussfahne gilt?
Nein. Ein Wert muss zum tatsächlichen Aufbau, zur Biegerichtung, zur einmaligen oder wiederholten Bewegung und zur Einbausituation passen. Ohne freigegebene Projektunterlagen wird hier kein Universalwert angesetzt.
Kann die Fahne direkt an der Versteifung gebogen werden?
Die Stecker- und Versteifungszone sollte in der Zeichnung getrennt vom freien Biegebereich ausgewiesen werden. Ob ein Abstand oder eine besondere Führung erforderlich ist, wird anhand des konkreten FPC-Endes und Steckers geprüft.
Reicht ein Foto des montierten Musters?
Ein Foto ergänzt die Prüfung, zeigt aber nicht zuverlässig Radiusbezug, verdeckte Gehäusekanten, Toleranzen oder den Montageweg. Verwenden Sie zusätzlich einen markierten Querschnitt und den zugehörigen Revisionsstand.
Kann eine längere Fahne das Problem immer lösen?
Mehr Länge kann den Verlauf verändern, ist aber keine automatische Lösung. Überschüssige Länge kann neue Schleifen, Kontaktstellen oder Montagekonflikte erzeugen. Länge, Route und Fixpunkte werden gemeinsam bewertet.
Wenn diese Informationen vorliegen, können Sie FPC-Zeichnung und Gehäusequerschnitt zur technischen Prüfung senden. So wird der Biegeradius nicht als isolierte Zahl, sondern als prüfbarer Teil des Einbauzustands behandelt.
