Kurzantwort: Legen Sie die Kontaktseite einer FPC-Anschlussfahne nicht aus der Frontansicht der Folientastatur ab. Maßgebend sind die genaue Steckerbezeichnung, die im Steckerdatenblatt definierte Kontaktlage, die Seite der freiliegenden Leiterflächen und die Einsteckrichtung in der Baugruppe. Ein kleines Schnittstellenblatt mit vier Ansichten verhindert, dass eine elektrisch richtige Pinbelegung in der falschen mechanischen Orientierung bemustert wird.
Bei einer FPC-Folientastatur liegen Bedienoberfläche und elektrische Übergabe auf unterschiedlichen Ebenen. Die Grafikseite kann im Gerät nach vorn zeigen, während die Anschlussfahne gedreht, umgelenkt oder von der Rückseite in einen Stecker geführt wird. Aussagen wie „Kontakte oben“ bleiben deshalb mehrdeutig, solange der Bezug fehlt.
Vier Begriffe getrennt halten
Für die Zeichnungsprüfung sollten vier Angaben nicht als Synonyme verwendet werden:
- Oberseite der Tastatur: die sichtbare Bedien- oder Grafikseite.
- Leiterseite der Anschlussfahne: die Seite, auf der am Ende die leitfähigen Kontaktflächen freiliegen.
- Kontaktseite des Steckers: die im Herstellerdatenblatt bezeichnete Top-, Bottom- oder Dual-Contact-Ausführung.
- Einsteckrichtung: die Bewegung, mit der die Fahne in der realen Leiterplatten- und Gehäuselage eingeführt wird.
Die Bezeichnung des Steckers ist dabei kein Blick auf die gesamte Tastatur. TE Connectivity erklärt Top-, Bottom- und Dual-Contact als Varianten der Kontaktierung im Steckverbinder und bezieht die Auswahl auf die Orientierung der flexiblen Schaltung. Für ein Projekt gilt trotzdem nicht die Abbildung einer beliebigen Produktfamilie, sondern die aktuelle Zeichnung der vorgesehenen Teilenummer.
Die Steckerzeichnung bildet den Bezug
Raster und Pinzahl allein reichen nicht. Zwei Stecker können elektrisch ähnlich erscheinen und sich dennoch bei Kontaktlage, Betätiger, Einsteckrichtung oder empfohlenem FPC-Ende unterscheiden. Tragen Sie deshalb die vollständige Hersteller- und Teilenummer in das Schnittstellenblatt ein und legen Sie das zugehörige Datenblatt mit Revisionsstand bei.
Der Hirose-FH12-Katalog zeigt den Unterschied anschaulich: Bei den dort beschriebenen Bottom-Contact-Ausführungen werden die freiliegenden Leiterflächen nach unten, bei Top-Contact-Ausführungen nach oben eingeführt. Das ist ein serienbezogenes Beispiel, keine universelle Regel für jede Marke. Der Katalog verweist selbst darauf, vor der Verwendung die aktuelle Kundenzeichnung zu prüfen.
Auch Würth Elektronik behandelt ZIF-Kontakt und Steckerauswahl als zusammengehörige Schnittstelle und weist darauf hin, dass die Ausführung Toleranzen und weitere Konstruktionsentscheidungen beeinflusst. Für die Anfrage bedeutet das: Steckerzeichnung und FPC-Ende werden gemeinsam geprüft, nicht getrennt freigegeben.

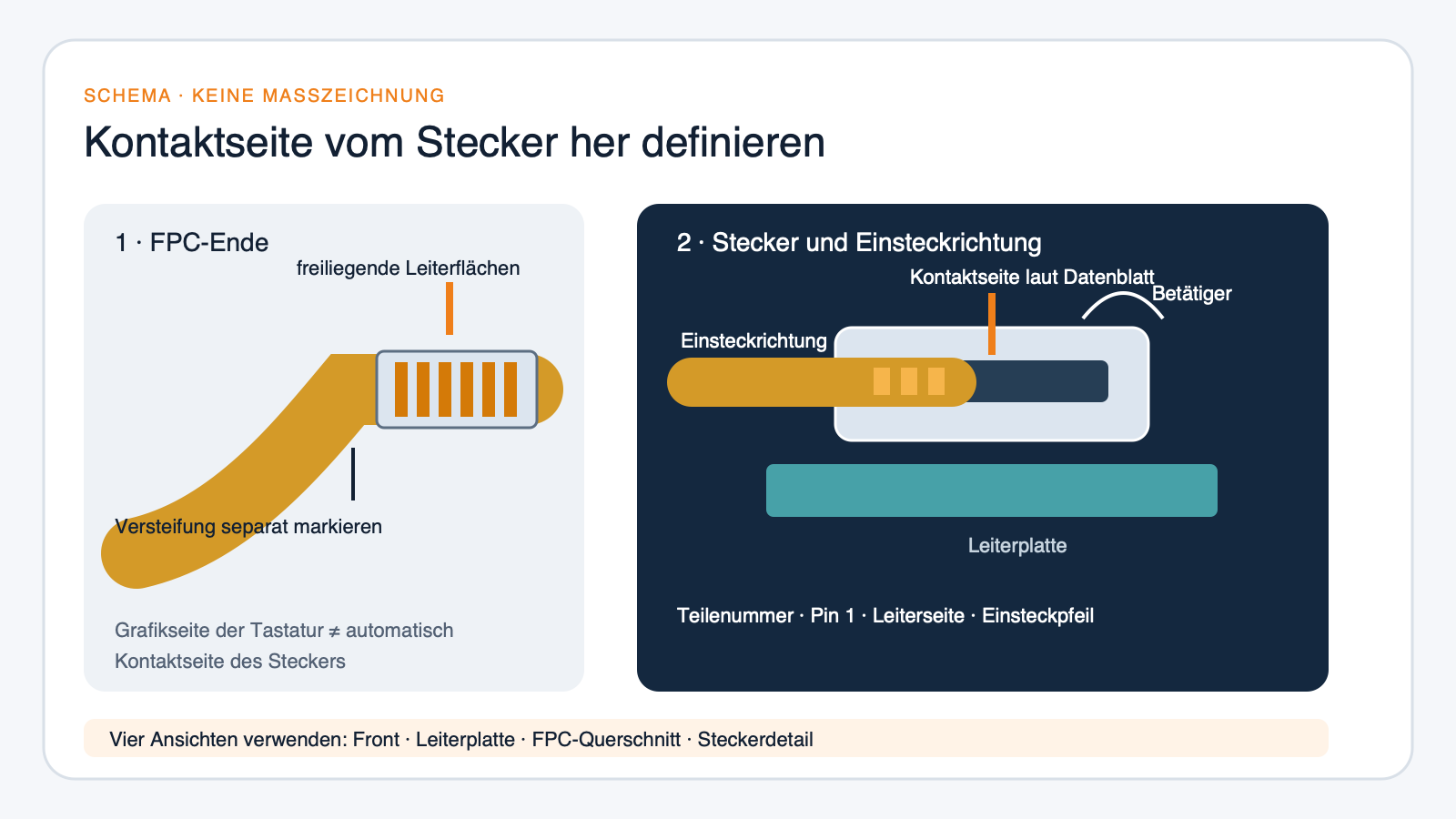

Ein Schnittstellenblatt mit vier Ansichten erstellen
Ein zusätzliches Blatt genügt häufig, wenn jede Ansicht denselben Bezug und dieselben Positionsnummern verwendet:
| Ansicht | Einzutragen | Welche Verwechslung sie verhindert |
|---|---|---|
| Frontansicht der Tastatur | Grafikseite, Bezugsrichtung, Fahnenaustritt und Pin-1-Hinweis | „oben“ wird nicht mit der Stecker-Kontaktseite verwechselt |
| Einbaublick auf die Leiterplatte | Steckerposition, Betätigerseite, Einsteckpfeil und zugänglicher Montageraum | Die Fahne wird nicht aus der falschen Richtung geplant |
| Querschnitt durch das FPC-Ende | freiliegende Leiterseite, Träger, Versteifung und projektspezifische Dicken | Leiterflächen und Versteifung landen nicht auf vertauschten Seiten |
| Detail des Steckers | Hersteller, Teilenummer, Kontaktart und Bezug zur Leiterplatte | Familienname oder Symbol ersetzt nicht die konkrete Ausführung |
Verwenden Sie in allen vier Ansichten eindeutige Pfeile wie „Grafikseite“, „Leiterflächen“, „zur Leiterplatte“ und „Einsteckrichtung“. Ein Foto des real montierten Steckers kann die Zeichnung ergänzen, ersetzt sie aber nicht: Perspektive, Spiegelung oder ein verdeckter Betätiger können aus einem einzelnen Foto falsch gelesen werden.
Pin 1 mechanisch und elektrisch zuordnen
Eine Pinliste beschreibt, welches Signal an welchem Kontakt liegt. Sie zeigt nicht automatisch, von welcher Seite die Kontakte gezählt werden. Kennzeichnen Sie Pin 1 deshalb sowohl am FPC-Ende als auch in der Steckeransicht. Schreiben Sie dazu, ob der Blick auf die Leiterflächen, auf die Versteifung oder auf die Leiterplatte gemeint ist.
Vor der Freigabe sollte jemand die Zuordnung vom Tastenkontakt bis zum Gegenstecker ohne gedankliches Spiegeln verfolgen können. Wenn für dieselbe Ansicht zwei Interpretationen möglich bleiben, ist der Zeichnungsstand noch nicht eindeutig genug für das Muster.
Das erste Muster in der vorgesehenen Lage prüfen
Prüfen Sie die mechanische Schnittstelle zunächst spannungsfrei und ohne Gewalt. Das Muster sollte sich in der vorgesehenen Einsteckrichtung bis zur im Datenblatt beschriebenen Lage einsetzen und verriegeln lassen. Dabei werden Leiterseite, Versteifung, Betätigerzugang und Montageraum sichtbar. Abmessungen, Einstecktiefe und Betätigung folgen der aktuellen Steckerzeichnung; dieser Artikel setzt dafür keine Universalwerte.
Erst danach folgt die elektrische Prüfung gegen die freigegebene Pinliste. Halten Sie mindestens fest:
- verwendete Stecker-Teilenummer und Datenblattstand,
- Foto oder Prüfzeichnung der vollständig eingesteckten Fahne,
- Orientierung der freiliegenden Leiterflächen,
- Pin-1-Bezug auf FPC und Leiterplatte,
- elektrisches Ergebnis der vereinbarten Tasten- oder Leitungsprüfung,
- Abweichungen zwischen Zeichnung, Muster und Einbauzustand.
Eine bestandene Durchgangsprüfung allein belegt nicht, dass der Stecker richtig verriegelt, die Leiterflächen vollständig in der Kontaktzone liegen oder die Fahne im Gehäuse montierbar ist. Umgekehrt ersetzt ein passender Sitz nicht die elektrische Zuordnung.
Änderungen nicht durch spontanes Umdrehen kaschieren
Wenn Leiterseite und Stecker nicht zusammenpassen, wirkt ein Umdrehen der Fahne zunächst einfach. In der Baugruppe kann sich dadurch jedoch die Austrittsrichtung ändern, die Versteifung auf die falsche Seite gelangen oder die Pinzählung gespiegelt werden. Die Korrektur sollte deshalb als definierte Zeichnungsänderung erfolgen: FPC-Ende ändern, eine andere Steckerausführung wählen oder Leiterplatten- und Gehäuselage anpassen.
Jede Variante erhält einen eigenen Revisionsstand. So bleibt erkennbar, welche Kontaktseite, Pinbelegung und Einbaulage tatsächlich geprüft wurden.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung reichen zu Beginn wenige, aber zusammenhängende Angaben:
- FPC- oder Gesamtzeichnung mit Grafikseite und Fahnenaustritt,
- Hersteller, vollständige Stecker-Teilenummer und aktuelles Datenblatt,
- Leiterplattenansicht mit Steckerlage und Einsteckrichtung,
- FPC-Enddetail mit Leiterseite, Pin 1 und vorhandener Versteifung,
- Pinbelegung oder Schaltmatrix,
- Gehäusequerschnitt beziehungsweise Fotos der Montagesituation,
- Kennzeichnung aller Maße und Punkte, die noch offen sind,
- Satz zum Musterziel: „Mit dem ersten Muster prüfen wir …“.
Baoshengda kann auf dieser Basis die Anschlussfahne, Kontaktflächen, Versteifung und Folientastaturzeichnung gegen die angegebene Schnittstelle prüfen. Die Freigabe des Steckers, der Leiterplatte, des Gehäuses und des fertigen Geräts bleibt Teil des jeweiligen Kundenprojekts.
Fragen für die technische Abstimmung
Bedeutet „Top Contact“, dass die Leiterflächen zur Grafikseite der Tastatur zeigen? Nicht automatisch. „Top“ bezieht sich auf die konkrete Steckerausführung und deren Herstellerzeichnung. Die Anschlussfahne kann relativ zur Tastatur gedreht oder umgelenkt sein.
Genügen Raster, Pinzahl und FPC-Dicke für ein Angebot? Für eine erste Einordnung können sie helfen. Für eine eindeutige Schnittstellenprüfung werden zusätzlich die genaue Teilenummer, Leiterseite, Kontaktart, Einsteckrichtung, Pin-1-Referenz und die empfohlene Endgeometrie aus der aktuellen Steckerzeichnung benötigt.
Kann eine Dual-Contact-Ausführung die Orientierungsprüfung ersetzen? Nein. Auch wenn ein bestimmter Stecker beide Kontaktlagen unterstützt, müssen Einsteckrichtung, Endgeometrie, Versteifung, Betätigung und Pinbezug für genau diese Teilenummer dokumentiert werden.
