Wenn Sie ein Tastenfeld auf einer Folientastatur versetzen, klären Sie zuerst: Ändert sich nur die sichtbare Grafik, oder soll auch die Kontaktfläche darunter an eine andere Stelle? Die neue Frontansicht allein beantwortet das nicht. Halten Sie für die betroffene Taste fest, welche Lage geändert wird und welche unverändert bleibt. Erst dann lässt sich der Umfang des neuen Musters festlegen.
Was soll sich an der Taste ändern?
Eine neue Beschriftung kann dieselbe Taste bezeichnen. Ein versetztes gedrucktes oder geprägtes Tastenfeld verändert dagegen die sichtbare Bedienposition. Ob damit auch eine neue Kontaktposition gewünscht ist, muss im Änderungsstand stehen.

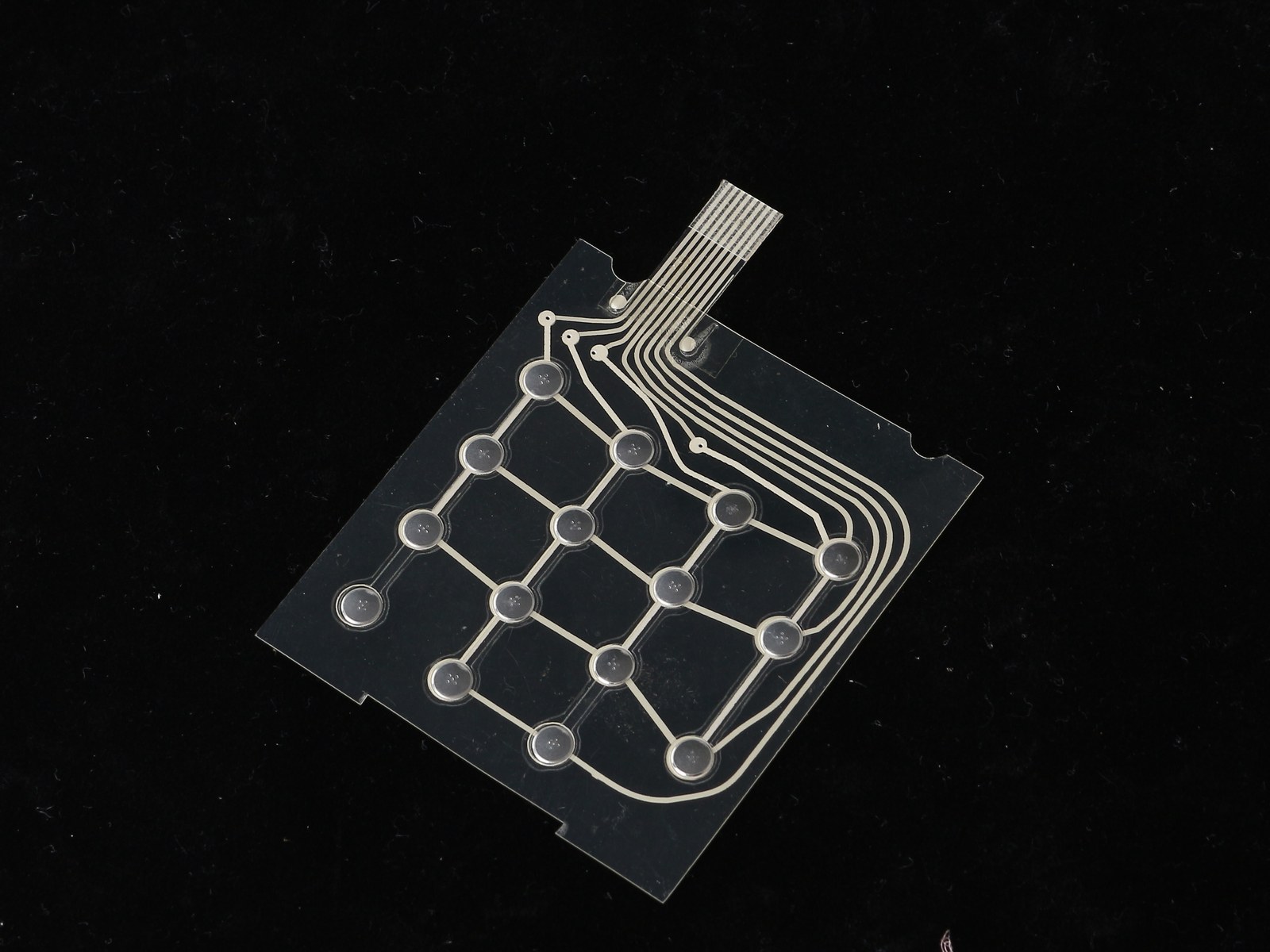

Bei einem Aufbau mit getrennter Dekor- und Schaltfolie haben die Lagen unterschiedliche Aufgaben: Die Dekorfolie bildet die sichtbare Oberfläche, die Schaltfolien darunter enthalten Leiterbahnen und Kontaktflächen. Diesen Aufbau beschreibt N&H Technology in seinem technischen Beitrag zur Folientastatur. Daraus folgt keine allgemeine Vorgabe, bei jeder Grafikänderung sämtliche inneren Lagen zu ändern. Entscheidend ist, welche Position und Bedienung Ihr geänderter Entwurf vorsieht.
Notieren Sie deshalb an der betroffenen Taste beispielsweise „nur Beschriftung geändert“, „Frontfeld versetzt, Kontaktposition bleibt“ oder „Frontfeld und Kontaktposition sollen versetzt werden“. Wenn die letzte Frage noch offen ist, kennzeichnen Sie sie als offen. Eine stillschweigend angenommene Änderung ist keine belastbare Grundlage für ein Muster.
Frontansicht und innere Geometrie brauchen denselben Bezug
Legen Sie für den Vergleich eine Blickrichtung und einen gemeinsamen geometrischen Bezug fest, etwa eine eindeutig bezeichnete Außenkante. Eine Ansicht von vorn und eine Ansicht von hinten lassen sich nicht ohne Weiteres übereinanderlegen. Klären Sie die Orientierung, bevor Sie eine scheinbare Abweichung beurteilen.
Vergleichen Sie den bisherigen und den neuen Stand der betroffenen Taste. Verwenden Sie in Front- und Innenansicht dieselbe Tastenkennung und notieren Sie die Zeichnungsversion. So bleibt nachvollziehbar, ob Sie gerade die bisherige Kontaktlage mit der neuen Frontgrafik oder zwei zueinander gehörende neue Stände vergleichen. Die erforderlichen Maße und zulässigen Abweichungen müssen für Ihr Projekt vereinbart werden; es gibt hier keinen pauschalen Grenzwert.
Ein Beispiel: Das Feld „Start“ rückt im Frontentwurf zur Seite, weil ein weiteres Bedienelement Platz braucht. In der inneren Zeichnung bleibt die bisherige Kontaktlage stehen. Das kann eine bewusst begrenzte Änderung sein oder ein ungeklärter Widerspruch. Entscheiden Sie zunächst, was beabsichtigt ist. Eine freigegebene Druckansicht ersetzt diese Entscheidung nicht.
Was soll das neue Muster nachweisen?
Schreiben Sie vor der Musterbestellung auf, welche Änderung geprüft werden soll. Die Lage des Frontfelds und der zugehörigen Kontaktfläche ist eine geometrische Frage. Ob die Taste elektrisch richtig schaltet, sich wie vorgesehen bedienen lässt und im Gerät funktioniert, muss gesondert geprüft werden. Eine passende Zeichnungsansicht belegt diese Ergebnisse nicht.
Vereinbaren Sie deshalb, welche Punkte am Muster geprüft werden und welche vor einer Freigabe für die Serie noch offen sind. Für weitere Konstruktionsfragen finden Sie Hinweise unter Engineering und DFM.
Für die erste Abstimmung mit Baoshengda senden Sie die betroffene Frontansicht mit markierter Änderung und, soweit vorhanden, die passende innere Ansicht. Fehlt sie, nennen Sie das ausdrücklich. Über die technische Anfrage zur Zeichnungsprüfung können Sie klären, welche Angaben für den Vergleich noch fehlen. Die Produktseite zu Folientastaturen hilft bei der Einordnung des Bauteils. Angebotsannahmen, Musterprüfung und spätere Serienfreigabe bleiben getrennte Schritte.
