Leiterbahnverlauf der Folientastatur ändern: Was muss geprüft werden?

Bei einer geänderten Leiterbahnführung bleibt die Pinbelegung möglicherweise gleich. Wie Sie die Änderung mit den bisherigen elektrischen Vorgaben und Messwerten abgleichen.

Inneres Folienteil mit hellen Bahnen, gebogenen Übergängen und parallelen Streifen am Anschlussende

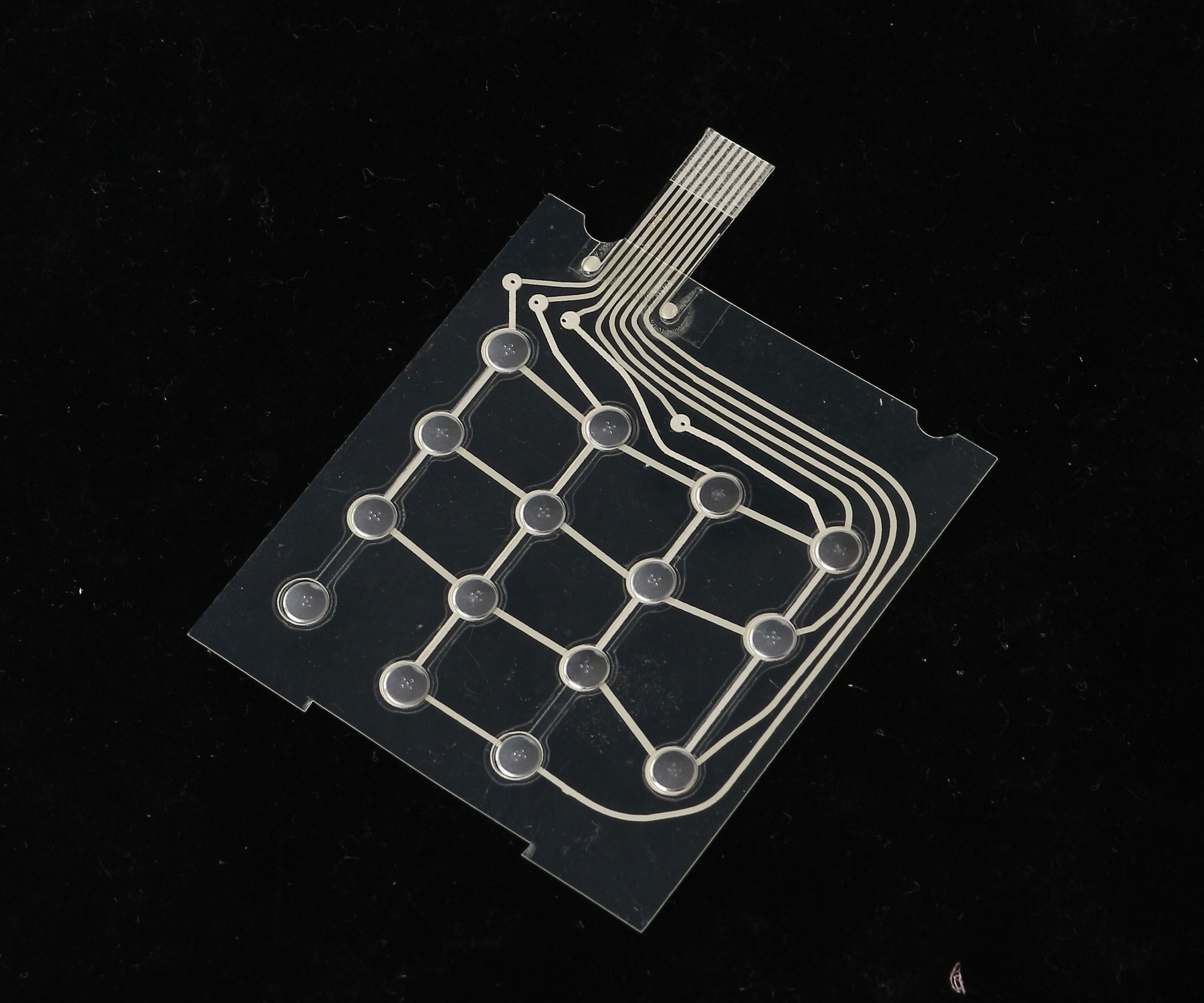

Die Bahnen und das Anschlussende zeigen die Geometrie eines inneren Folienteils. Das Foto belegt weder Material noch Widerstand oder eine Änderung gegenüber einem früheren Stand.

Wenn Sie den Leiterbahnverlauf einer Folientastatur ändern, legen Sie neben der neuen Geometrie fest, welche elektrische Vorgabe für das geänderte Muster gilt. Eine unveränderte Pinbelegung beantwortet diese Frage nicht. Vergleichen Sie den bisherigen und den neuen Verlauf und klären Sie, ob vorhandene Messwerte weiterhin als Vergleich dienen können.

Gleiche Belegung, geänderter Weg

Vielleicht soll eine Bahn einen anderen Weg nehmen, weil sich eine Aussparung oder der Anschlussbereich verschiebt. Die betroffenen Anschlüsse können dabei gleich bleiben. Halten Sie getrennt fest, welche elektrische Verbindung erhalten bleiben soll und welche geometrische Strecke geändert wird.

Markieren Sie die betroffene Bahn in der bisherigen und der neuen inneren Ansicht. Zeigen Sie auch, wo die Änderung beginnt und endet. Ein Hinweis wie „Anschluss unverändert“ lässt offen, ob nur die Pinbelegung oder auch der gesamte Leiterbahnverlauf gemeint ist. Bekannte Angaben zum Aufbau und zum Material gehören zum jeweiligen Zeichnungsstand; fehlende Angaben bleiben als offen gekennzeichnet.

Kohlstädt nennt in seinen technischen Angaben die Leiterbahnlänge als Einfluss auf den Durchgangswiderstand. Der Design-Guide von N&H Technology versieht seine Widerstandsangaben mit dem Hinweis auf Leiterbahnlänge und Material. Diese Angaben beschreiben die jeweiligen Ausführungen der Anbieter. Daraus lässt sich kein Widerstandswert für Ihr Baoshengda-Projekt übernehmen.

Eine geänderte Route ist deshalb ein Anlass, die elektrische Vorgabe mit dem neuen Entwurf abzugleichen. Sie bedeutet nicht automatisch, dass das Muster ungeeignet ist oder ein bisheriger Grenzwert geändert werden muss. Die Entscheidung hängt vom vorgesehenen Aufbau und den Anforderungen der Geräteelektronik ab.

Den bisherigen Messwert einordnen

Bevor Sie einen alten Messwert als Vergleich verwenden, ordnen Sie ihn einem bestimmten Muster und Zeichnungsstand zu. Prüfen Sie, ob das Protokoll erkennen lässt, zwischen welchen Punkten gemessen wurde und in welchem Zustand sich der Kontakt befand. Ein Wert für einen betätigten Kontakt beschreibt einen anderen Prüfzustand als eine Messung ohne Betätigung.

Notieren Sie, welche Teile des Anschlusses oder Prüfadapters zur damaligen Messung gehörten. Auch die verwendete Methode und der Messbereich müssen nachvollziehbar sein, wenn Sie die Messung am neuen Muster vergleichen möchten. Steht im alten Protokoll nur „Widerstand in Ordnung“, fehlen der Bezug und das damalige Akzeptanzkriterium. Kennzeichnen Sie diese Lücke, statt aus dem Eintrag einen neuen Sollwert abzuleiten.

Die sichtbaren Bahnen auf einem Produktfoto helfen, die zu ändernde Geometrie zu beschreiben. Ihr Material und ihre elektrischen Eigenschaften lassen sich aus der Farbe oder dem Verlauf im Bild nicht bestimmen.

Prüfumfang für das geänderte Muster vereinbaren

Klären Sie mit dem Projektteam, ob die bisherige elektrische Vorgabe für den neuen Verlauf weiter gilt oder angepasst werden soll. Halten Sie die Entscheidung zusammen mit der geänderten Zeichnung fest. Der bisherige Messwert ist eine Vergleichsinformation; die verbindliche Vorgabe ergibt sich aus den abgestimmten Projektunterlagen.

Wenn alte und neue Messungen verglichen werden sollen, vereinbaren Sie dieselben Bezugspunkte, denselben Kontaktzustand und eine nachvollziehbare Methode. Weichen Aufbau oder Prüfbedingungen ab, dokumentieren Sie das vor der Bewertung. Eine Abweichung zwischen zwei Messwerten lässt sich sonst nicht eindeutig der geänderten Route zuordnen.

Die logische Zuordnung der Tasten und Pins bleibt eine eigene Prüfung. Hinweise dazu finden Sie im Ratgeber zur Schaltmatrix am Muster. Hier geht es um die Frage, ob die elektrische Vergleichsbasis noch zum geänderten physischen Verlauf passt. Ein früher freigegebenes Muster bestätigt den neuen Stand nicht rückwirkend. Halten Sie für die spätere Serienfreigabe fest, welche Ausführung das Projektteam anhand welcher Prüfergebnisse bewertet.

Die Änderung zur technischen Abstimmung senden

Für die erste Abstimmung senden Sie die bisherige und die neue innere Ansicht mit markierter Route sowie das verfügbare Messprotokoll. Schreiben Sie dazu, was unverändert bleiben soll und welche elektrische Vorgabe bekannt ist. Fehlt eine dieser Unterlagen, nennen Sie das ausdrücklich.

Die Produktseite zu kundenspezifischen Folientastaturen beschreibt den projektbezogenen Aufbau. Über die technische Anfrage zur Zeichnungsprüfung können Sie klären, welche Angaben für den geänderten Musterumfang noch fehlen. Hinweise zum Vorgehen stehen unter Engineering und DFM. Angebotsannahmen, die Prüfung des neuen Musters und die spätere Serienfreigabe bleiben getrennte Entscheidungen.
