Ja. Für den Einstieg genügen eine Skizze der Vertiefung und die Angabe, wo die fertige Frontfläche liegen soll. Nennen Sie die Tiefe, wenn sie bekannt ist; andernfalls bleibt sie zunächst offen. Für die Einbauabstimmung brauchen Sie später die Dicke der vollständigen Folientastatur im vorgesehenen Montagezustand und die Höhe möglicher lokaler Erhöhungen. Eine feste Standarddicke lässt sich aus einem Frontfoto nicht ableiten.
Diese Unterscheidung hilft, wenn das Gehäuse bereits feststeht, der innere Tastaturaufbau aber noch besprochen wird. Die gewünschte Lage der Front kann als Vorgabe bestehen bleiben. Ob ein vorgeschlagener Aufbau dazu passt, muss anhand der zusammengehörigen Maße geklärt werden.
Welche Dicke soll zur Vertiefung passen?
Bei einer vollständigen Folientastatur ist die sichtbare Frontfolie nur ein Teil des Aufbaus. SNT erläutert in seinen Hinweisen zum Gehäuseeinbau, dass für die Vertiefung die Gesamtdicke des Aufbaus maßgeblich ist. Vereinbaren Sie die Maße für Ihr Bauteil anhand des vorgesehenen Aufbaus.
Beschreiben Sie das angefragte Maß deshalb mit seinem Zustand: vom vorgesehenen Auflagebereich bis zur äußeren Frontfläche, einschließlich der Schichten, die im Gerät verbleiben. Abgezogenes Schutzpapier auf einer rückseitigen Klebeschicht gehört nicht zu diesem Einbauzustand. Eine feste Trägerplatte wird gesondert angegeben. So bleibt erkennbar, welche Teile zur Folientastatur gehören und welche bereits vom Gehäuse bereitgestellt werden.

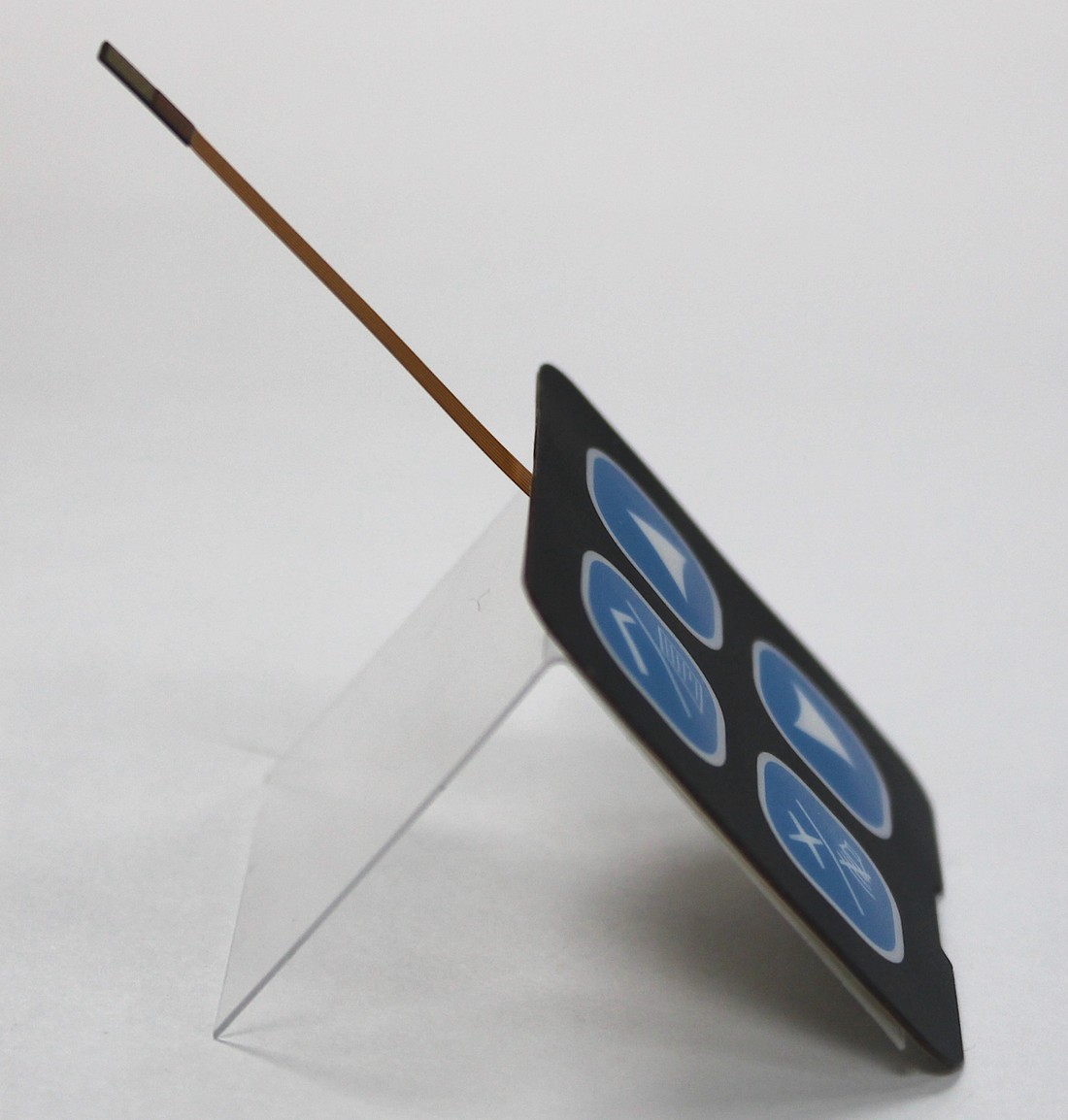

Ein altes Muster kann als Ausgangspunkt dienen. Halten Sie fest, ob es lose, mit Schutzpapier oder bereits aufgeklebt vorliegt. Ein gemessener Wert aus einem anderen Zustand ist noch keine passende Vorgabe für die neue Baugruppe. Messstelle und Messbedingungen müssen zum vereinbarten Maß passen.
Flache Bereiche und lokale Erhöhungen unterscheiden
Die Dicke am flachen Rand und die größte Höhe über einer Taste können unterschiedliche Angaben sein. BOPLA unterscheidet in seinen technischen Informationen verschiedene Prägeformen und das Niveau der Frontfläche. Falls Prägungen oder andere Erhöhungen vorgesehen sind, kennzeichnen Sie deren Bereiche und die benötigte Höhenangabe separat. Das Produktfoto weist keine solche Höhe nach.
Markieren Sie im Gehäusequerschnitt, ob der flache Bereich bündig mit der umgebenden Fläche, tiefer oder darüber liegen soll. Ergänzen Sie, welche Gehäusekante, Abdeckung oder Nachbarfläche den verfügbaren Raum begrenzt. Bei bewegten Tastenbereichen gehört auch der benötigte Freiraum in die Abstimmung. Die zulässigen Abweichungen der beteiligten Teile werden für das Projekt festgelegt; reine Nennmaße reichen für diese Bewertung nicht aus.
Die Auswahl von Tastenprägung und Schnappscheiben betrifft zusätzlich die Oberflächenform und die gewünschte Rückmeldung. Eine passende Höhenangabe bestätigt das Bediengefühl noch nicht. Ebenso bleibt die Verklebung am realen Gehäuse eine eigene Prüfaufgabe.
Mit einer markierten Ansicht beginnen
Für eine erste technische Anfrage können Sie eine Schnittskizze oder einen markierten Zeichnungsausschnitt senden. Zeigen Sie die Auflagefläche, die umgebende Gehäusefläche und das gewünschte Niveau der fertigen Front. Ergänzen Sie bekannte Tiefenmaße sowie Bereiche, die unverändert bleiben müssen. Falls nur ein Muster oder Foto vorhanden ist, schreiben Sie dazu, welche Maße und welcher Aufbau noch fehlen.
Besprechen Sie diese offenen Punkte in der Zeichnungs- und DFM-Abstimmung. Eine Angebotsbasis sollte den angenommenen Aufbau und die noch offenen Höhenangaben benennen. Für das Muster werden daraus konkrete Prüfmerkmale: die Lage des flachen Randes gegenüber der Gehäusefläche und der Freiraum an den lokalen Erhöhungen im vorgesehenen Montagezustand. Dokumentieren Sie beide Beobachtungen getrennt.
Eine spätere Serienfreigabe bezieht sich auf den tatsächlich vereinbarten und geprüften Zeichnungs- und Musterstand. Die erste Skizze eröffnet die Abstimmung; sie ist noch kein Nachweis einer passenden Baugruppe.
