Kurzantwort: Legen Sie vor dem Muster fest, welche Symbole im AUS-Zustand verborgen wirken sollen und welche im EIN-Zustand erkennbar sein müssen. Prüfen Sie beide Zustände in der montierten Zielbaugruppe, bei vereinbartem Umgebungslicht und aus den vorgesehenen Blickpositionen. Sollsymbol, inaktive Nachbarzonen und unerwünschter Lichtaustritt erhalten getrennte Akzeptanzregeln. Ein einzelnes Foto oder die Prüfung einer unmontierten Frontfolie reicht dafür nicht aus.
Bei einer hinterleuchteten Folientastatur beschreibt „Dead-Front“ keinen eigenen Werkstoff und keine pauschal garantierte Eigenschaft. Gemeint ist eine abgestimmte optische Wirkung: Bestimmte Inhalte treten erst mit der vorgesehenen Beleuchtung hervor, während sie im unbeleuchteten Zustand möglichst wenig auffallen. Ob diese Wirkung für ein Gerät passt, entscheidet das reale Muster unter den Bedingungen des Projekts.
Den AUS- und EIN-Zustand getrennt beschreiben
Die Angabe „Dead-Front gewünscht“ lässt offen, was tatsächlich geprüft werden soll. Beginnen Sie mit einer Zustandsliste für jedes Symbolfeld:
- AUS-Zustand: Welche Symbole sollen verborgen wirken, und welche Beschriftungen müssen trotzdem dauerhaft sichtbar bleiben?
- EIN-Zustand: Welches Symbol oder welche Gruppe wird aktiviert?
- Inaktive Nachbarzonen: Welche benachbarten Inhalte dürfen durch Streulicht nicht fälschlich wie aktiv erscheinen?
- Übergang: Soll beim Schalten nur die Sichtbarkeit wechseln, oder wird zusätzlich eine Helligkeitsstufe geändert?
- Fehlerzustand: Welche Anzeige wird vom Gerätekonzept benötigt, wenn eine Lichtquelle ausfällt? Diese Systementscheidung liegt nicht bei der Frontfolie allein.
Erstellen Sie dafür keine allgemeine Aussage wie „im AUS-Zustand unsichtbar“. Eine dunkle Grafik kann bei seitlichem Tageslicht, kurzer Betrachtungsdistanz oder spiegelnder Umgebung anders wahrgenommen werden als in einem abgedunkelten Prüfstand. Das Akzeptanzkriterium muss deshalb die reale Situation nennen: zum Beispiel, ob ein inaktives Symbol aus der vorgesehenen Bedienposition störend erkennbar ist.

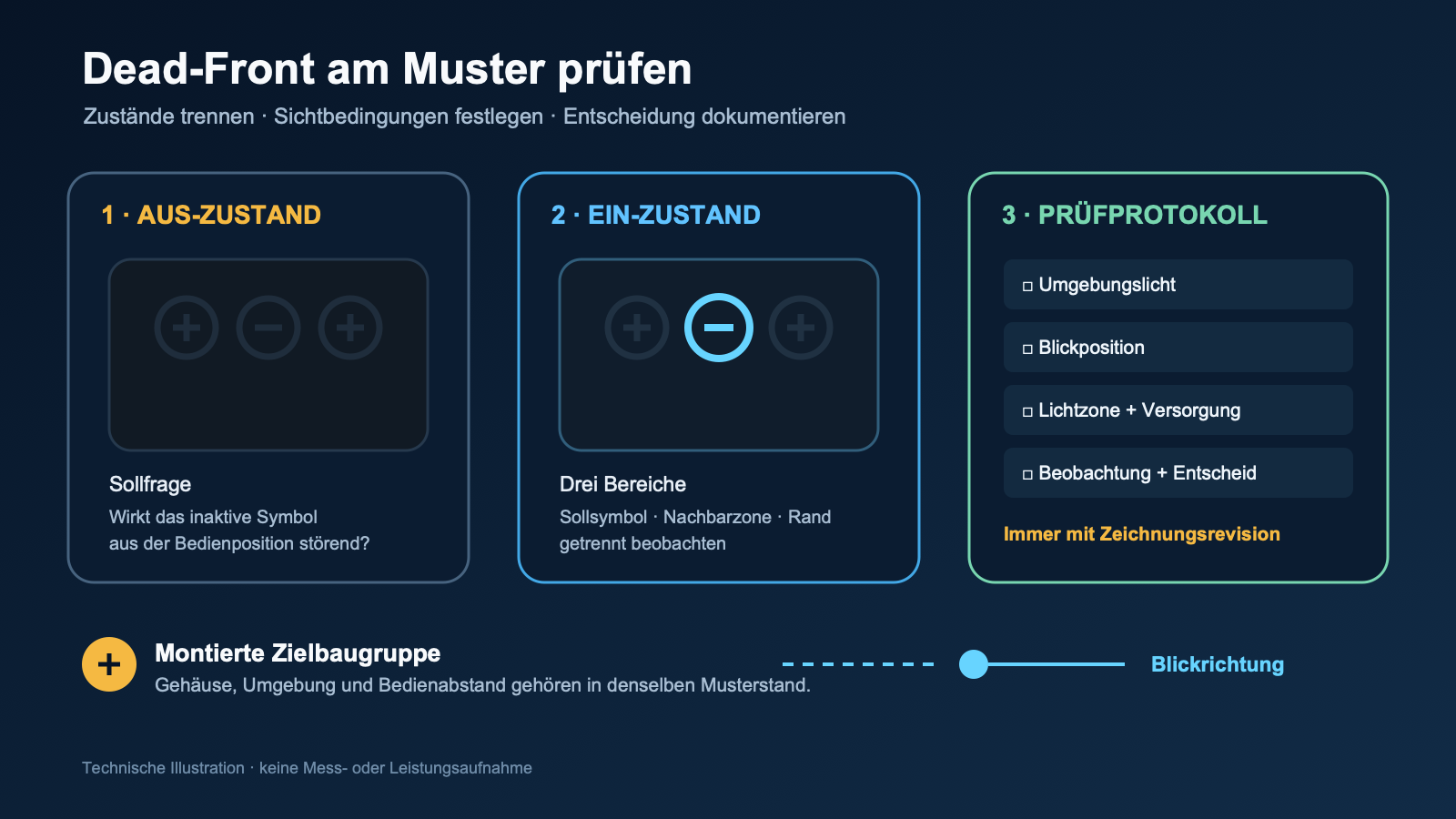

Eine Zustandsmatrix vor dem Muster freigeben
Eine einfache Matrix verhindert, dass Grafik, Elektronik und Qualitätsprüfung verschiedene Zustände voraussetzen:
| Prüfzustand | Festgelegte Eingabe | Beobachtung am Muster | Projektspezifischer Entscheid |
|---|---|---|---|
| Gerät aus / Beleuchtung aus | Raumlicht, Blickposition, Abstand | Sichtbarkeit der Dead-Front-Symbole und der dauerhaft sichtbaren Grafik | vom Projektteam definiert |
| Gerät ein / Sollzone aktiv | Lichtquelle, Versorgung und Dimmstufe | Sollsymbol erkennbar; Form und Kontur stimmen mit dem Grafikstand überein | vom Projektteam definiert |
| Sollzone aktiv / Nachbarzone inaktiv | gleiche Umgebungs- und Versorgungsbedingungen | Lichtaustritt, Geisterbild oder scheinbar aktive Nachbarzone | vom Projektteam definiert |
| mehrere Zonen nacheinander | definierte Schaltfolge | Zonen bleiben unterscheidbar; keine Verwechslung des Gerätezustands | vom Projektteam definiert |
| Grenzbedingungen der Anwendung | vereinbarte helle und dunkle Situation | beide Zustände erneut vergleichen | vom Projektteam definiert |
Die Matrix trennt Beobachtung und Freigabe. „Symbol sichtbar“ ist eine Beobachtung. Ob diese Sichtbarkeit genügt oder im AUS-Zustand bereits stört, ist ein Projektentscheid. So bleibt nachvollziehbar, was die Musterprüfung tatsächlich bestätigt hat.
Umgebungslicht und Blickposition gehören zum Prüfaufbau
Die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin ordnet Informationsdarstellung unter anderem nach Entdeckbarkeit und Unterscheidbarkeit und bezieht Arbeitsaufgabe sowie Umgebungsbedingungen ein. Für die Dead-Front-Prüfung bedeutet das nicht, dass eine allgemeine Helligkeitszahl automatisch gilt. Es bedeutet, dass die vorgesehene Bedienumgebung als Prüfbedingung festgelegt werden muss.
Dokumentieren Sie mindestens:
- vorgesehene helle und dunkle Nutzungssituation,
- Hauptblickposition und relevante seitliche Blickpositionen,
- typischen Betrachtungsabstand,
- Reflexionen durch Fenster, Leuchten oder helle Gehäuseflächen,
- vorgesehene Dimmstufen und Versorgung der Beleuchtung,
- Zustand benachbarter Anzeigen und Statusleuchten.
Wenn die Oberfläche später hinter einer zusätzlichen Scheibe, in einem tiefen Rahmen oder neben einer stark leuchtenden Anzeige sitzt, gehört diese Umgebung in den Aufbau. Eine optisch überzeugende Einzelprobe auf dem Tisch kann in der Zielbaugruppe an Kontrast verlieren oder unerwünschte Reflexionen zeigen.
Für Maschinenprojekte nennt die geltende EU-Maschinenverordnung 2023/1230 bei Stellteilen unter anderem Sichtbarkeit und Erkennbarkeit. Diese Begriffe können helfen, die Prüffragen zu ordnen. Ob die Verordnung auf das konkrete Produkt anzuwenden ist und welche Konformitäts- oder Sicherheitsanforderungen gelten, bewertet der Maschinenhersteller separat.
Grafik, Sperrdruck und Lichtquelle als System betrachten
Der sichtbare Effekt entsteht nicht aus der Grafikdatei allein. Bei einer hinterleuchteten Folientastatur können mehrere Ebenen zusammenwirken:
- die Frontgrafik mit Farbe, Symbolkontur und transparenten oder transluzenten Bereichen,
- lichtblockierende Drucklagen, häufig als Sperrdruck bezeichnet,
- Lichtquelle und Lichtführung, etwa einzelne LEDs oder eine Lichtleiterfolie,
- Abstandsschichten, Klebstoff und mechanische Auflage,
- Gehäuse, Rahmen und benachbarte Oberflächen.
Die deutsche Produktseite zu hinterleuchteten Folientastaturen nennt deshalb Lichtzonen, Sperrschichten, Stromversorgung und den Dead-Front-Effekt als Angaben vor dem Muster. Für den Käufer ist die zentrale Frage nicht, welche Technik allgemein „am besten“ ist. Entscheidend ist, ob der gewählte Aufbau die definierten Symbole in den vereinbarten Zuständen unterscheidbar macht.
Bei einzelnen Statussymbolen kann die Lichtquelle direkt unter oder neben dem Symbol liegen. Bei größeren Flächen kann eine Lichtführung erforderlich sein. Daraus folgt noch keine garantierte Gleichmäßigkeit. Position, Abstand, Druckaufbau, Geometrie und Versorgung werden am konkreten Muster zusammen bewertet.
Sollsymbol, Nachbarzone und Rand getrennt beobachten
Prüfen Sie nicht nur die Mitte des aktiven Symbols. Eine Freigabe sollte drei räumliche Bereiche unterscheiden:
- Sollsymbol: Kontur, erkennbare Funktion und erwartete beleuchtete Fläche,
- Nachbarzone: unbeabsichtigtes Mitaufleuchten oder ein Geisterbild,
- Rand und Gehäusespalt: unerwünschter Lichtaustritt außerhalb der Grafikfläche.
Notieren Sie außerdem, ob dunkle Druckbereiche im EIN-Zustand fleckig wirken oder ob im AUS-Zustand eine Symbolkontur sichtbar bleibt. Solche Beobachtungen beschreiben zunächst nur das Muster. Die Abstellmaßnahme kann an der Grafik, am Sperrdruck, an der Lichtquelle, an der Lichtführung oder am Gehäuse liegen. Ändern Sie nicht mehrere Punkte gleichzeitig, ohne einen neuen Revisionsstand zu vergeben; sonst ist später nicht klar, welche Änderung das Ergebnis beeinflusst hat.
Das montierte Muster statt nur der Frontfolie prüfen
Der Dead-Front-Effekt wird häufig zuerst an einer bedruckten Frontfolie beurteilt. Diese Vorprüfung kann Grafikfehler früh zeigen, ersetzt aber nicht die Freigabe des montierten Aufbaus. Erst mit Schaltung, Lichtquelle, Abstandsschichten, Klebstoff und Gehäuse steht die optische Schnittstelle fest.
Für die Musterprüfung eignen sich drei aufeinander bezogene Stände:
- Grafikproof: Symbolposition, Kontur, Farbe und dauerhaft sichtbare Beschriftung prüfen.
- Beleuchteter Komponentenaufbau: Lichtzonen, Sperrdruck und mögliche Nachbarwirkung prüfen.
- Montierte Zielbaugruppe: AUS/EIN, Umgebungslicht, Blickposition, Gehäuserand und Bedienfolge gemeinsam bewerten.
Nur der dritte Stand beantwortet die Frage, wie die Anzeige in der vorgesehenen Anwendung wirkt. Wenn ein Originalgehäuse noch nicht verfügbar ist, sollte der Ersatzaufbau mechanisch beschrieben und später an der Zielbaugruppe bestätigt werden.
Fotos vergleichbar machen, aber nicht mit der Sichtprüfung verwechseln
Fotos helfen, zwei Musterstände und mehrere Zustände zu dokumentieren. Automatische Belichtung, Weißabgleich und Bildschirmdarstellung können Helligkeit und Farbe jedoch verändern. Ein Smartphonefoto kann deshalb nicht allein belegen, dass ein Symbol im realen Gerät zu hell, zu dunkel oder farbrichtig ist.
Halten Sie für Vergleichsaufnahmen Kamera- und Musterposition, Abstand, Umgebungslicht und möglichst die relevanten Kameraeinstellungen fest. Fotografieren Sie AUS- und EIN-Zustand aus derselben Position. Ergänzen Sie die Bilder um die direkte Beobachtung der Prüfer und kennzeichnen Sie, welche Aussage nur aus der Aufnahme und welche am realen Muster getroffen wurde.
Ein Messgerät kann sinnvoll sein, wenn das Projekt quantitative Grenzwerte definiert. Der Artikel setzt solche Werte nicht voraus und erfindet keine allgemeingültige Lux-, Leuchtdichte-, Farb- oder Gleichmäßigkeitsgrenze.
Das Ergebnis an Revision und Bedingungen binden
Ein Satz wie „Dead-Front freigegeben“ ist für einen Wiederholauftrag zu ungenau. Das Protokoll sollte enthalten:
- Grafikdatei und Zeichnungsrevision,
- Aufbau- oder Stücklistenstand des Musters,
- Lichtquelle, Lichtzonen und elektrische Versorgung,
- Gehäuse- oder Prüfaufbau,
- Umgebungslicht und Blickpositionen,
- geprüfte AUS-/EIN-Kombinationen,
- Beobachtung und Akzeptanzentscheid je Zone,
- Fotos oder Messdaten mit nachvollziehbaren Bedingungen,
- offene Punkte und Verantwortliche für die nächste Änderung.
Ändert sich später die Frontfarbe, die Symbolgeometrie, der Sperrdruck, die LED, die Lichtführung oder das Gehäuse, muss geprüft werden, welche Freigabepunkte davon betroffen sind. Der alte Freigabevermerk lässt sich nicht automatisch auf einen anderen Aufbau übertragen.
Welche Unterlagen gehören in die Anfrage?
Für eine DFM- und Zeichnungsprüfung helfen folgende Angaben:
- Frontgrafik als Vektordatei mit eindeutiger Revision,
- Markierung dauerhaft sichtbarer und nur beleuchtet sichtbarer Inhalte,
- Zustandsmatrix für aktive und inaktive Lichtzonen,
- gewünschte Lichtfarbe und vorgesehene Lichtquelle, soweit bereits festgelegt,
- Versorgung und Dimmstufen der Beleuchtung,
- Gehäusezeichnung, Rahmengeometrie und vorgesehene Einbaulage,
- Zielbedingungen für Umgebungslicht, Abstand und Blickposition,
- vorhandene projektspezifische Akzeptanzwerte oder Vergleichsmuster,
- gewünschter Musterumfang und offene Entscheidungen.
Baoshengda kann diese Daten gegen Frontgrafik, Schichtaufbau, Lichtzonen, Sperrdruck und mechanische Schnittstelle prüfen. Die Freigabe des vollständigen Geräts, seine Risikobeurteilung und alle anwendungsbezogenen Grenzwerte bleiben beim jeweiligen Projektteam.
Fragen für die technische Abstimmung
Reicht die Anforderung „Dead-Front, Symbol nur bei Licht sichtbar“? Nein. Für einen prüfbaren Musterstand müssen Symbol, AUS-/EIN-Zustand, Umgebungslicht, Blickposition, Lichtquelle und Akzeptanzregel bezeichnet sein.
Kann die bedruckte Frontfolie allein freigegeben werden? Sie kann als Grafikproof dienen. Die optische Gesamtwirkung wird erst mit Lichtquelle, Schichten, Versorgung und Gehäuse im montierten Muster bewertet.
Muss jedes inaktive Symbol vollständig unsichtbar sein? Dafür gibt es in diesem Artikel kein universelles Kriterium. Das Projektteam definiert, welche Restwahrnehmung unter welchen Bedingungen akzeptabel ist und ob eine sichtbare Kontur zu einer Fehlinterpretation führen kann.
Welche Daten beschleunigen die Prüfung? Eine revisionsklare Grafik, Lichtzonen, Schaltzustände, Versorgung, Gehäuseansicht sowie konkrete Licht- und Blickbedingungen sind aussagekräftiger als ein Referenzfoto ohne dokumentierten Aufbau.
Wenn diese Unterlagen vorliegen, können Sie die Zeichnung und Anforderungen zur technischen Prüfung senden. So wird aus dem Begriff „Dead-Front“ ein prüfbarer Musterentscheid mit eindeutigem Zustands- und Revisionsbezug.
