Ja, Sie können zunächst eine einzelne Frontfolie anfragen. Ob sie sich für das vorhandene Bedienteil getrennt fertigen und verwenden lässt, ist damit noch offen. Auch wenn die Tasten noch reagieren, ist damit nicht geklärt, welche Aufgaben die Frontlage im konkreten Aufbau übernimmt. Geben Sie deshalb an, dass Sie nur die Frontfolie wünschen und den Schichtaufbau noch nicht kennen.
Welche Funktion hat die sichtbare Frontlage?
Je nach Konstruktion kann die Frontlage auch an der Schaltung beteiligt sein. In der Aufbaubeschreibung von SNT wird eine Variante genannt, bei der Kontaktflächen direkt auf die Dekorfolie gedruckt werden und eine obere Schaltfolie ersetzen können. Hoffmann + Krippner beschreibt für seinen flexiblen Standardaufbau dagegen Frontfolie und Leiterbahnfolie als getrennte Schichten. Diese Beispiele zeigen unterschiedliche Konstruktionen; sie bestimmen nicht den Aufbau Ihres vorhandenen Teils.
Klären Sie deshalb vor einer Anfrage nach einer reinen Druckfolie, ob die gewünschte Lage auch Kontakte oder andere Bestandteile der Schaltung trägt. Ist das unbekannt, bleibt es eine Frage für die technische Abstimmung. Dass sich das Gerät noch bedienen lässt, bestätigt keine unabhängige, rein dekorative Frontfolie. Auch die Möglichkeit, diese Lage einzeln zu ersetzen, muss für den vorhandenen Aufbau geklärt werden.
Die Anschlussfahne gehört zur Frage nach dem Umfang

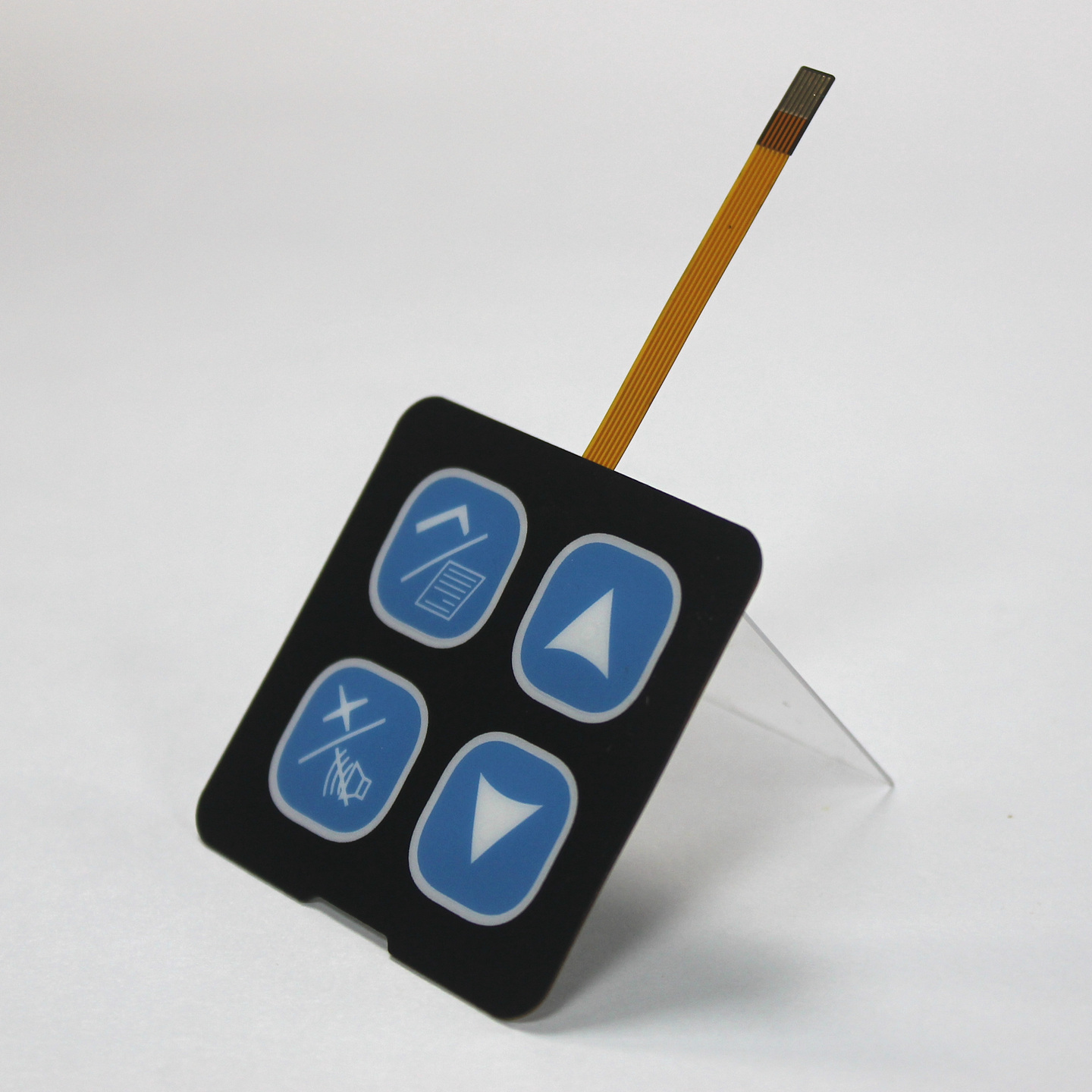

Das Produktfoto zeigt vier blaue Symbolfelder, die Außenkontur eines vollständigen Teils und eine lange Anschlussfahne mit sichtbarem Endbereich. Es zeigt keine getrennte Frontlage. Die Fahne hilft, die gesamte abgebildete Einheit von einer Anfrage nur nach der bedruckten Lage zu unterscheiden. Ob die Frontfolie elektrisch zum Aufbau beiträgt oder sich getrennt verwenden lässt, ist aus dieser Ansicht nicht erkennbar.
Beschreiben Sie den gewünschten Teil, ohne den unbekannten Aufbau vorwegzunehmen: „Ich möchte nur die Frontfolie anfragen. Ob sie Bestandteile der Schaltung trägt oder einzeln ersetzt werden kann, ist noch nicht geklärt.“ Das ist eine mögliche Formulierung für die erste Anfrage, keine Feststellung über Ihr Bedienteil.
Für eine grafische Frontfolie muss der Umfang der angefragten Lage feststehen. Soll eine komplette Folientastatur angefragt werden, gehören die vereinbarten Schaltbestandteile und der Anschluss dazu. Ein Angebot sollte diesen Unterschied ausdrücklich festhalten, statt die Bezeichnungen als austauschbar zu behandeln.
Mit dem vorhandenen Stand beginnen
Für den Einstieg helfen eine vollständige Ansicht der Bedienseite und die Angabe, welchen Teil Sie anfragen möchten. Eine vorhandene Aufbauskizze oder Zeichnung können Sie beilegen; fehlt sie, schreiben Sie das dazu. Nutzen Sie verfügbare Ansichten oder ein bereits vorhandenes Muster. Eine funktionierende Baugruppe muss für ein Anfragefoto nicht zerlegt werden.
Bei der ersten Abstimmung werden der gewünschte Umfang und die offenen Konstruktionsfragen festgehalten. Für ein Angebot müssen die zugrunde gelegten Annahmen erkennbar sein. Am Muster prüfen Sie anschließend die vereinbarte Passung; die Funktionsprüfung richtet sich danach, welche Schaltbestandteile zum Lieferumfang gehören. Eine Produktionsfreigabe bezieht sich auf den abgestimmten Unterlagenstand und die dafür vereinbarten Prüfungen.
Senden Sie über die Projektanfrage die verfügbare Ansicht und Ihren Wunsch nach einer einzelnen Frontfolie. Nennen Sie den bekannten Zustand der Tasten und kennzeichnen Sie den Schichtaufbau als offen, falls Sie ihn nicht kennen.
