Vergleichen Sie Angebote für eine Folientastatur zuerst anhand derselben Geräteanforderungen und einer ausdrücklich beschriebenen inneren Ausführung. Gleiche Grafik und gleiches Tastenlayout legen die Schaltung, den Anschluss und den Musterumfang noch nicht fest. Lassen Sie gemeinsame Vorgaben und Unterschiede zwischen den angebotenen Varianten getrennt aufführen. Dann wird erkennbar, welche Auswahl bereits begründet ist und welche Annahme noch geprüft werden muss.
Den Schaltungsaufbau beim Namen nennen
Die Produktseite zu Folientastaturen unterscheidet eine gedruckte PET-Schaltung, eine FPC-Ausführung und projektbezogene Trägerlösungen. FPC steht für eine flexible Leiterplatte. Eine flexible Anschlussfahne auf einem Foto reicht deshalb nicht aus, um den gesamten Schaltungsaufbau als FPC einzuordnen.
Auch Touch Design beschreibt verschiedene Schaltungsteile: Der Hersteller unterscheidet Leitsilber und eine Dünnfilmschaltung aus Kupfermaterial. Das zeigt, weshalb die innere Ausführung in einer Angebotsbeschreibung ausdrücklich benannt werden sollte. Die Eigenschaften der dort beschriebenen Produkte sind keine Spezifikation für ein Baoshengda-Bauteil.
Für den Vergleich Ihrer Angebote lassen Sie den Schaltungsträger, den vorgesehenen Leiteraufbau und den Anschlussbereich beschreiben. Kennzeichnen Sie, ob sich eine Variantenbezeichnung auf die gesamte innere Schaltung oder nur auf einen Teil davon bezieht. Die Bezeichnung „FPC“ ersetzt keine Beschreibung des angebotenen Aufbaus.
Geräteanforderungen von der Umsetzung trennen
Beginnen Sie mit den Anforderungen, die unabhängig von der Variante gelten. Dazu gehören die benötigte Tastenfunktion, die elektrische Verbindung zur Steuerung und die Einbausituation. Danach beschreiben Sie, wie die jeweilige Ausführung diese Anforderungen erfüllen soll.
| Gemeinsame Vorgabe | Was je Variante zu klären ist |
|---|---|
| Tasten- und Pinzuordnung | Welcher Schaltungsaufbau und welcher dokumentierte Stand angeboten werden |
| Anschluss an die vorhandene Elektronik | Kontaktgeometrie, Kontaktseite und vorgesehener Aufbau am Anschlussende |
| Einbau im Gehäuse | Verlauf der Anschlussfahne, Führung und die im Betrieb tatsächlich vorgesehene Bewegung |
| Zusätzliche Bauteile oder Anzeigen | Welche Elemente enthalten sind, wo sie sitzen und wie ihre Verbindung beschrieben wird |
Tragen Sie fehlende Angaben als offen ein. Ein unbekannter Wert wird durch die Wahl einer FPC-Ausführung nicht automatisch geklärt. Umgekehrt lässt sich eine gedruckte PET-Schaltung nicht allein anhand eines bekannten Tastenlayouts beurteilen. Hinweise zu den zusammenhängenden Schnittstellen stehen auf der Seite zu FPC-Folientastaturen.

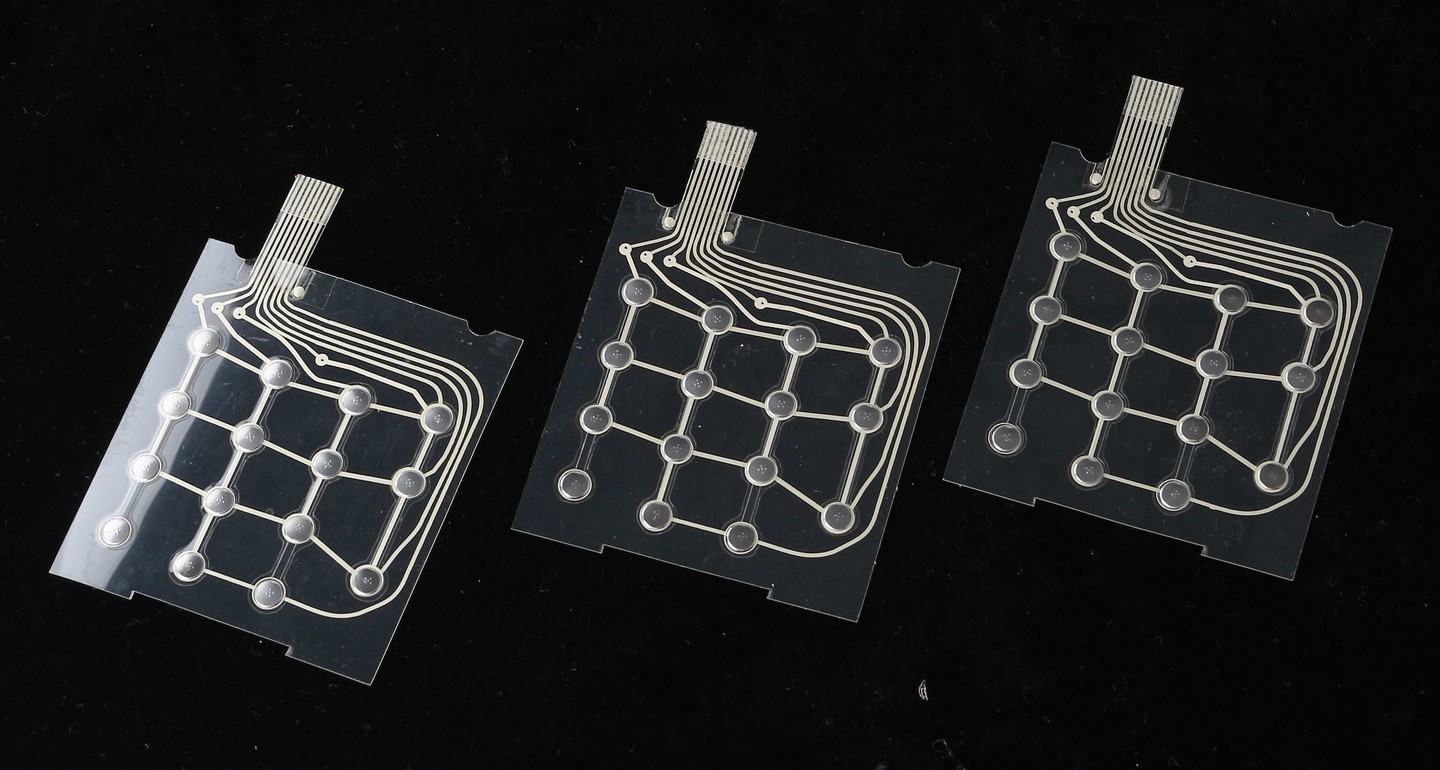

Das Produktfoto zeigt lose Folienbauteile mit sichtbaren Leiterzügen, runden Feldern und flachen Anschlussfahnen. Damit lassen sich Bereiche für eine Rückfrage benennen. Es lässt sich daraus aber weder das Material bestimmen noch eine elektrische Eigenschaft oder ein Vorteil gegenüber einer anderen Ausführung ableiten.
Zwei Varianten mit derselben Angebotsbasis anfragen
Halten Sie Zeichnungsstand, äußere Kontur, Tastenlayout und die vereinbarten Schnittstellen für den Vergleich fest. Bitten Sie anschließend um getrennte Beschreibungen der PET- und FPC-Variante. Aus jeder Beschreibung sollte hervorgehen, welche Vorgaben übernommen werden, welche konstruktiven Unterschiede vorgesehen sind und welche Punkte noch eine Abstimmung erfordern.
Wenn eine Änderung am Anschluss oder am Bauraum erforderlich wird, gehört sie sichtbar in den Vergleich. Sie ist keine gleichbleibende Vorgabe mehr. Ebenso sollten enthaltene Bauteile, Montageumfang und der angebotene Musterumfang je Variante benannt sein. Sonst vergleichen Sie möglicherweise unterschiedliche Lieferumfänge unter demselben Namen.
Preisangaben lassen sich erst einordnen, wenn die zugrunde gelegten Ausführungen und Umfänge klar sind. Daraus folgt keine pauschale Aussage, welche Technik günstiger oder geeigneter ist. Notieren Sie die offenen Annahmen neben der jeweiligen Variante, statt sie aus einer allgemeinen Materialbeschreibung zu ergänzen.
Das Angebot ist noch keine Musterfreigabe
Legen Sie vor der Musterbestellung fest, welche Funktion und welche Passung mit jeder vorgeschlagenen Ausführung geprüft werden sollen. Die Geräteanforderungen können für beide Varianten gleich sein; die verwendeten Muster und die dazugehörigen Unterlagen müssen dennoch eindeutig der jeweiligen Ausführung zugeordnet werden. Ein Prüfprotokoll zu einem Aufbau bestätigt einen anderen Aufbau nicht mit.
Für eine erste Projektanfrage können Sie die vorhandenen Angaben zu Gehäuse und Anschluss sowie die beiden Variantenbeschreibungen senden. Wenn noch keine zweite Beschreibung vorliegt, nennen Sie die offene Wahl zwischen gedruckter PET-Schaltung und FPC und die Anforderungen, die unverändert bleiben sollen.
In der Zeichnungs- und DFM-Prüfung lassen sich vorhandene Vorgaben, Unterschiede und offene Annahmen abgleichen. Eine abgestimmte Angebotsbasis, die Prüfung der späteren Muster und die Freigabe für die Serienfertigung bleiben getrennte Schritte.
