Fahrzeug-Innenraum
Bedienoberflächen für Sitze, Klima, Zubehör und kompakte Steuerungen.
Physische Bedienoberflächen im Fahrzeug
Automotive HMI-Bedienfelder und Dashboard-Frontfolien
Baoshengda unterstützt kundenspezifische Fahrzeug-Bedienoberflächen mit Frontfolien, Symbolfenstern, Beleuchtung, taktilen Funktionen und flexiblen Schaltungen.
- ZeichnungPDF, DXF, Artwork oder Muster
- PrototypOptik, Funktion und Einbau prüfen
- SerieFreigegebenen Revisionsstand kontrollieren
Projektbezogene FertigungEntwurf → Muster → Freigabe → Serie
Kurzantwort für Einkauf und Konstruktion
Welche Schnittstellen bestimmen ein Automotive-HMI-Panel?
Ein Automotive-HMI-Bedienfeld verbindet die sichtbare Grafik mit Beleuchtung, Tastenfunktion, Elektronik, Gehäuse und der Nutzung im Fahrzeug. Wichtige Schnittstellen sind Symbolregistrierung, Tag-/Nachtlesbarkeit, Lichtdichtheit, Oberfläche, Reinigungs- und Medienkontakt, Tastenhaptik, Anschlussfahne und die mechanische Auflage im Gehäuse. Eine optisch passende Frontfolie allein reicht nicht aus, wenn Fenster, LED-Zonen oder Tastenpositionen nicht mit der Baugruppe übereinstimmen. Baoshengda prüft Zeichnung, Artwork, Gehäuse und Musteranforderungen vor der Fertigung. Fahrzeugbezogene Qualitäts- und Prüfanforderungen werden projektspezifisch vereinbart und am konkreten Bauteil freigegeben.
Anwendungen
Für welche Projekte ist diese Lösung geeignet?
Die Eignung wird anhand der realen Einbausituation und der vereinbarten Prüfung beurteilt. Branchenbeispiele ersetzen keine technische Projektfreigabe.

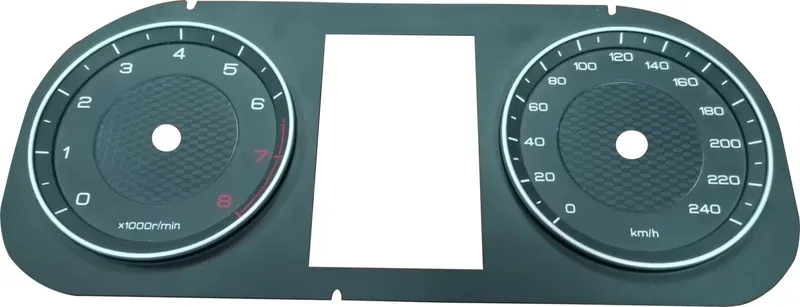

Instrumenten- und Anzeigefolien
Fenster, Symbole, Skalen, Dead-Front- und Beleuchtungszonen.
Nutz- und Spezialfahrzeuge
Robuste Bedienfelder für Maschinen, Service- und Transportanwendungen.
Technische Entscheidungen
Diese Punkte sollten vor dem ersten Muster geklärt sein.
Baoshengda nutzt Zeichnungen, Muster, Gehäusefotos und Anwendungsdaten, um offene Schnittstellen vor der Fertigung sichtbar zu machen.
Symbolregistrierung
Artwork, Stanzkontur, Fenster und LED-Position benötigen definierte Bezugspunkte.
Tag-/Nachtwirkung
Kontrast, Sperrdruck, Lichtfarbe und Oberfläche unter beiden Zuständen prüfen.
Gehäuseintegration
Auflage, Klebstoff, Krümmung, Ausschnitte und Montageprozess gemeinsam validieren.
| Frontoberfläche | PET, PC oder projektbezogene Folie mit definierter Struktur und Grafik. |
|---|---|
| Beleuchtung | LED-Symbole, Lichtleiter, Sperrdruck und Dead-Front-Bereiche nach Lichtplan. |
| Bedienung | Taktile Tasten, Folientastatur, FPC-Schaltung oder Kombination mit mechanischen Elementen. |
| Montage | Klebstoff, Formung, Gehäuseauflage und Toleranzbezug nach Baugruppe. |
| Freigabe | Optik, Funktion, Einbau, Reinigungsmedien und projektspezifische Prüfungen. |
Projektablauf
Von der Anfrage zur kontrollierten Wiederholfertigung.
Jede Stufe hat eine andere Aufgabe: erst Eingaben klären, dann Muster prüfen und erst nach Freigabe den Produktionsstand fixieren.
Anforderungen prüfen
Zeichnung, Anwendung, Gehäuse, Menge und kritische Merkmale erfassen.
DFM und Angebot
Offene Schnittstellen, Annahmen, Musterumfang und Angebotsbasis dokumentieren.
Muster validieren
Optik, Funktion, Einbau und projektbezogene Tests am realen Muster prüfen.
Revision sichern
Freigegebene Unterlagen und relevante Merkmale für Wiederholaufträge kontrollieren.
Anfrage vorbereiten
Welche Informationen helfen bei einer belastbaren Prüfung?
Unvollständige Unterlagen sind kein Ausschlussgrund. Kennzeichnen Sie offene Punkte, damit Annahmen nicht unbemerkt zur Produktionsvorgabe werden.
- Artwork und mechanische Zeichnung mit Bezugspunkten
- Gehäuse- und Beleuchtungsdaten
- Tag-/Nacht-Zielbild und Farbreferenz
- Reinigungsmedien, Temperatur und Anwendungsumgebung
- Muster- und Serienfreigabekriterien
FAQ
Häufige Fragen von Einkauf und Entwicklung.
Die Antworten beschreiben den technischen Entscheidungsweg. Verbindliche Produktspezifikationen entstehen erst aus den freigegebenen Projektunterlagen.
Warum müssen Artwork und Gehäuse gemeinsam geprüft werden?
Symbole, Fenster, LED-Zonen und Tasten müssen zur realen Mechanik ausgerichtet sein. Separate Dateien ohne gemeinsame Bezugspunkte erhöhen das Registrierungsrisiko.
Welche Nachweise gehören zur Bauteilfreigabe?
Das konkrete Bauteil benötigt eine eindeutige Zeichnung und Spezifikation sowie projektbezogene Prüf- und Freigabekriterien.
Welche Muster sollten bewertet werden?
Mindestens Grafik und Farbe, Tag-/Nachtlesbarkeit, Lichtaustritt, Tastenfunktion, Gehäusepassung, Klebung und elektrische Schnittstelle.
Nächster Schritt
Zeichnung, Muster oder Projektidee technisch prüfen lassen.
Senden Sie Produktart, Anwendung, Abmessungen, Menge und verfügbare Dateien. Fehlende Angaben können in der technischen Abstimmung geklärt werden.
