Для запроса на многозонный FSR недостаточно написать число зон и приложить контур. До расчета и изготовления согласуйте координаты и имена зон, электрическую топологию, вид на разъем, схему считывания, актуатор и опору, а также таблицу приемки по каждому каналу. Сначала определите, должен ли проект иметь независимые зоны, общую обратную линию или матричное сканирование: одинаковое число видимых площадок может означать разное количество выводов и другую логику измерения. Образец принимают не по фотографии и не по одному суммарному показанию, а по зафиксированной ревизии, установленной механике и результатам каждой именованной зоны.
Начните с карты зон, а не с фразы «датчик на восемь точек»
Карта зон связывает физическую площадку, координату, электрический канал и строку протокола. Без этой связи правильный по контуру образец может оказаться непроверяемым.
На чертеже обозначьте каждую активную область стабильным именем: например, Z1–Z8. Для каждой зоны задайте центр или границы относительно двух геометрических баз. Отдельно покажите запрещенные области, радиусы переходов и допустимое направление хвоста. Нумерация по часовой стрелке, слева направо или по функциям допустима, но правило должно быть записано, а не угадываться по картинке.
Свяжите тот же ID с электрической документацией. В таблице должна существовать непрерывная цепочка: зона на механическом чертеже — проводник или пара линий — контакт разъема — канал схемы — колонка файла измерений. Именно такая трассируемость позволяет отличить проблему чувствительной площадки от переставленных выводов, ошибки жгута или неверного программного канала.

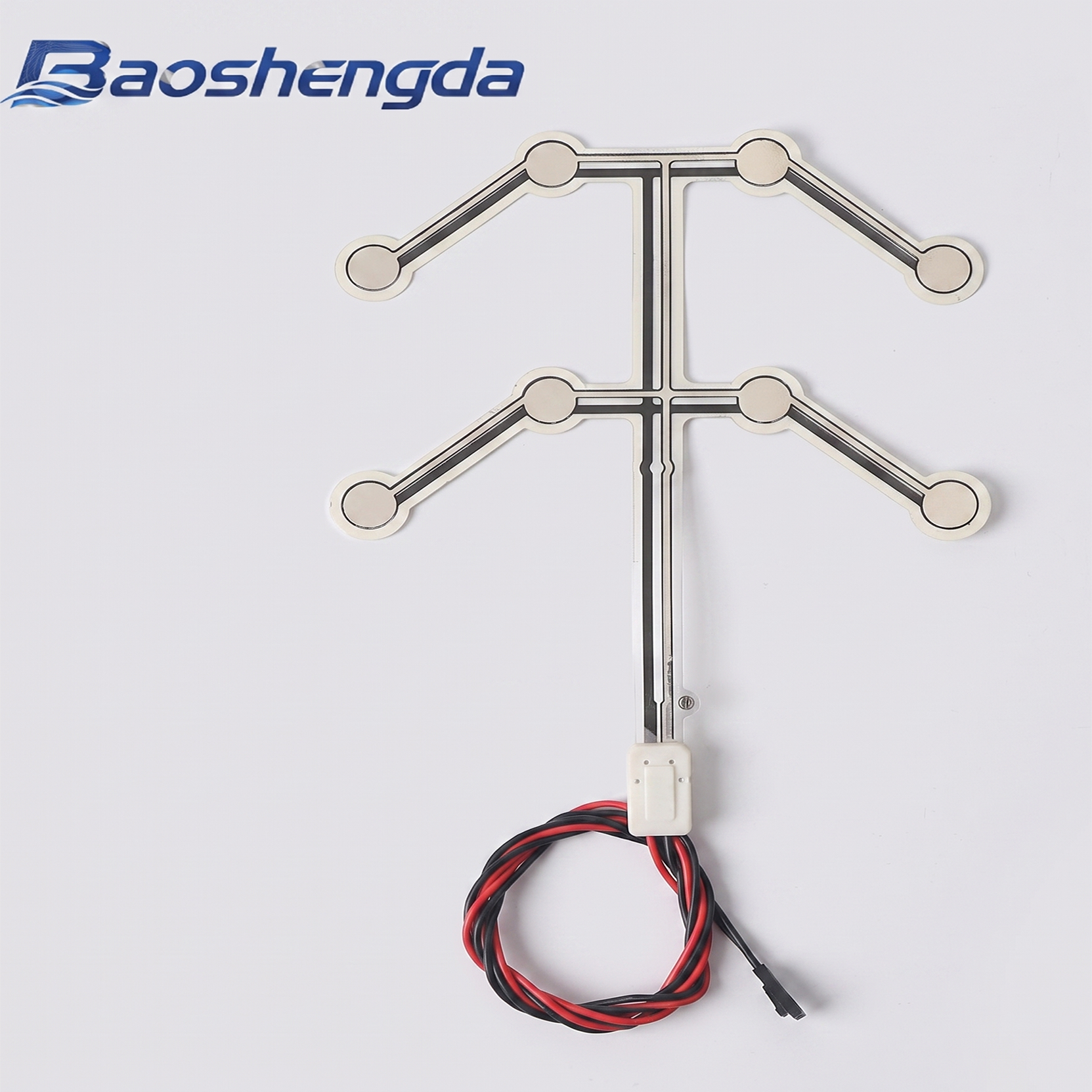

На собственной фотографии Baoshengda видны восемь круглых зон, печатные трассы и оконечный кабель. Снимок подтверждает лишь наличие различимых физических элементов. Он не раскрывает их номера и внутренние соединения, поэтому карта зон и распиновка остаются обязательными документами проекта.
- ID каждой зоны
- координаты от X/Y-баз
- контур активной и запретной области
- связь зоны с выводом и каналом
- ревизия чертежа и таблицы
Выберите электрическую топологию до фиксации разъема
Независимые зоны, общая обратная линия и матрица решают разные задачи. Не определяйте разъем по числу площадок без принципиальной схемы.
При независимом подключении каждая зона получает собственную измерительную цепь или отдельную пару проводников. Это упрощает однозначное сопоставление зон и каналов, но может увеличить количество трасс и контактов. Общая линия сокращает часть соединений, однако добавляет общую электрическую зависимость, которую нужно учитывать при измерении и диагностике.
В матрице ряды и столбцы образуют пересечения, а электроника последовательно сканирует комбинации линий. Официальная страница DFRobot показывает конкретный пример матричного массива и отдельного интерфейса обработки. Она доказывает существование такого подхода, но не означает, что тот же интерфейс, число линий или алгоритм подходят заказному изделию.
Зафиксируйте выбранную архитектуру на схеме, включая неиспользуемые контакты, общие линии, защитные элементы и внешний модуль чтения. Если решение еще сравнивается, запросите отдельные варианты расчета в рамках одного проекта, но не смешивайте их в одной распиновке или одном приемочном файле.
- независимые каналы
- общая обратная линия
- матрица рядов и столбцов
- внешняя плата и алгоритм сканирования
- назначение каждого контакта
Сделайте распиновку однозначной для механика, электронщика и входного контроля
Распиновка должна иметь вид на сопрягаемую сторону, сторону контактов, ключ, номер первого вывода и электрическое назначение. Фотография разъема этого не заменяет.
Одна из частых ошибок — использовать вид сверху на хвост в одном файле и вид со стороны ответной части в другом. Добавьте стрелку направления взгляда, отметку Pin 1, сторону проводящих контактов и ориентацию ключа. Если применяются кабель и промежуточная колодка, покажите обе стороны и таблицу преобразования между ними.
Для каждого вывода запишите не только номер зоны, но и роль: возбуждение, возврат, строка, столбец, питание, земля или резерв. Названия сигналов должны совпадать на чертеже, принципиальной схеме, прошивке и тестовом файле. Смена ревизии разъема требует синхронного обновления всех четырех носителей.
Финальная проверка начинается с теста соответствия: воздействуют на одну именованную зону и убеждаются, что изменяется ожидаемый канал. Затем повторяют это для всей карты. Такой тест обнаруживает зеркальную нумерацию и перестановку выводов раньше, чем команда начнет обсуждать чувствительность.
- вид на разъем
- сторона контактов
- Pin 1 и ключ
- таблица кабель—разъем—канал
- контроль одной зоны за один шаг
Зафиксируйте схему считывания и формат данных
Сопротивление FSR само по себе не является готовым числом силы. Результат зависит от измерительной схемы, питания, опорного резистора, АЦП, фильтрации и калибровки.
Русскоязычный материал Амперкот описывает чтение FSR через делитель напряжения и показывает, что выбор резистора влияет на полезный диапазон сигнала. Это удобный язык для обсуждения прототипа, но значения конкретной учебной схемы нельзя переносить в другое устройство без расчета.
В ТЗ укажите напряжение возбуждения, номинал и допуск внешних компонентов, вход измерителя, разрядность и диапазон АЦП, частоту опроса, порядок сканирования, фильтрацию и формулу преобразования. Если требуется только относительное обнаружение касания, так и запишите. Если нужна оценка силы, нужна проектная калибровка и прослеживаемый эталон.
Храните сырые отсчеты рядом с обработанным результатом. Это позволяет проверить, не создала ли прошивка ложную одинаковость зон после нормализации. Версия программы, таблица коэффициентов и конфигурация платы должны входить в запись приемки так же, как номер образца.
- схема делителя или измерительного фронтенда
- питание и опорные компоненты
- параметры АЦП и опроса
- сырые и обработанные данные
- версия прошивки и калибровки
Согласуйте актуатор, опору и монтаж до сравнения зон
Одинаковая электрическая зона может показать другой результат при изменении диаметра, жесткости, перекоса актуатора, опоры или предварительного прижатия. Без единой механической постановки сравнение каналов теряет смысл.
Официальное руководство Interlink рассматривает FSR как элемент механической системы и уделяет внимание актуатору, выравниванию и опорной поверхности. Эти принципы полезны для постановки эксперимента, но конкретные рекомендации документа относятся к датчикам Interlink и не являются спецификацией Baoshengda.
Опишите форму и материал нажимающего элемента, его контактную поверхность, направление и скорость воздействия, положение относительно центра зоны, жесткость основания и монтажный зазор. Если датчик работает под накладкой, подушкой или корпусной деталью, приемочный образец должен проверяться именно с согласованным пакетом.
Не делайте вывод о перекрестном влиянии по фотографии трасс. Проверяйте его в собранной оснастке: воздействуйте на одну зону и записывайте ответ всех каналов. Порог допустимого изменения соседних каналов задает заказчик по функции устройства; универсального процента для всех конструкций нет.
- геометрия и материал актуатора
- центрирование и направление нагрузки
- опора и монтажный пакет
- предварительное прижатие и зазор
- ответ активной и соседних зон
Принимайте образец по таблице зон, а не по одному среднему
Протокол должен сохранять результат каждой зоны на каждом образце и при каждом согласованном уровне воздействия. Среднее значение используют только вместе с исходными строками.
Начните с визуальной проверки: контур, маркировка ревизии, хвост, кабель и разъем соответствуют чертежу. Затем выполните тест карты каналов — поочередно воздействуйте на Z1, Z2 и далее, фиксируя ожидаемый и фактически изменившийся канал. Только после этого переходите к количественному сравнению.
Для каждой зоны запишите исходный уровень без воздействия, реакцию при согласованных точках нагрузки, возврат после снятия, повторные циклы и ответы соседних каналов. Число образцов, повторов, нагрузочных точек, выдержку и допустимые границы определите в проекте. Статья намеренно не задает универсальных норм.
Отмечайте номер изделия, ревизию датчика, оснастки, платы и программы. Если одна зона не проходит, сохраните сырые данные и условия, а не заменяйте строку общим средним. Тогда корректирующее действие можно направить на геометрию, проводник, соединение, механический пакет или алгоритм чтения.
- визуальное соответствие
- однозначность карты каналов
- нулевой уровень и заданные точки
- возврат и повторяемость
- соседние каналы
- ID образца и ревизии
Подготовьте RFQ так, чтобы расчет и приемка описывали один объект
Хороший RFQ связывает механику, электрическую схему и критерии приемки одной ревизией. Это уменьшает риск, что цена рассчитана для одной архитектуры, а образец проверяют как другую.
Приложите 2D-чертеж с габаритами, базами и картой зон, требования к материалам и толщине, маршрут хвоста и ограничения на изгиб. Отдельно передайте схему топологии, распиновку с направлением взгляда, ответную часть, длину кабеля и данные внешней платы.
Опишите актуатор, опору, корпусную поверхность, зазор и рабочую среду. Укажите назначение сигнала: обнаружение присутствия, относительное распределение или калиброванная оценка силы. Добавьте количество для расчета, число образцов, приемочную таблицу и владельца утверждаемой ревизии.
Если часть данных еще неизвестна, пометьте ее как открытый вопрос. Это лучше, чем подставлять типовое значение, которое затем станет неявным обещанием. Для обсуждения заказного решения перейдите на русскую страницу FSR-датчиков или отправьте пакет через форму запроса цены.
- чертеж и карта зон
- электрическая топология и распиновка
- актуатор, опора и монтаж
- схема чтения и формат данных
- среда и количество
- план образцов и критерии приемки
Вопросы перед отправкой запроса
Можно ли определить распиновку по фотографии многозонного FSR?
Нет. Фотография показывает видимые зоны, трассы и разъем, но не доказывает внутреннюю топологию, сторону контактов и назначение выводов. Нужны схема и таблица распиновки с направлением взгляда.
Чем независимые зоны отличаются от матрицы?
У независимых зон канал однозначно связан со своей цепью. В матрице точки определяются пересечениями рядов и столбцов и считываются алгоритмом сканирования. Конкретное число линий и интерфейс зависят от проекта.
Почему образец нужно проверять в монтажной оснастке?
Актуатор, опора, выравнивание, зазор и предварительное прижатие меняют механическое воздействие на FSR. Свободная проверка на столе не заменяет приемку согласованной сборки.
Какие данные нужны для расчета многозонного FSR?
Нужны габариты и карта зон, электрическая топология, распиновка, схема чтения, актуатор и опора, маршрут хвоста, среда, количество, число образцов и измеримые критерии приемки.
Связанный раздел продукции: перейти к техническим возможностям и подготовке запроса.
Источники и основания
- Амперкот: подключение датчика силы нажатия FSR — Русскоязычный материал использует прикладной язык локального измерения усилия, изменения сопротивления и чтения сигнала через делитель напряжения. Это переводной учебный материал магазина, а не доказательство спроса или универсальная спецификация.
- Soushine: матричный тонкопленочный датчик давления — Русскоязычная продуктовая страница показывает, что многоточечные тонкопленочные датчики описывают через матрицу, узлы и выводы. Это рекламная страница изготовителя; она не подтверждает рынок, характеристики Baoshengda или требования конкретного покупателя.
- Interlink Electronics FSR 400 Series Integration Guide — Официальное руководство по интеграции FSR рассматривает датчик как часть механической и электрической системы: геометрия и выравнивание актуатора, опора, электрическая схема и калибровка должны определяться в проекте. Руководство относится к продукции Interlink и не устанавливает параметры изделия Baoshengda.
- DFRobot 6x6 Flexible Array Tactile Pressure Sensor — Официальная продуктовая документация демонстрирует матричную архитектуру с рядами и столбцами и отдельным интерфейсом чтения. Это конкретная готовая система DFRobot; ее числа, интерфейс и характеристики не переносятся на заказной FSR.
- Baoshengda owned eight-zone flexible sensor photo — Собственная неизмененная фотография показывает восемь круглых зон, трассы, общий хвост, кабель и разъем. Она помогает обсуждать карту зон и визуальную проверку интерфейса, но не доказывает электрическую топологию, распиновку, диапазон, точность, перекрестное влияние или результаты испытаний.
Отправьте карту зон и электрическую схему
Приложите чертеж с базами и координатами зон, выбранную топологию, распиновку и вид на разъем, схему считывания, актуатор и опору, монтажную поверхность, рабочую среду, количество, план образцов и таблицу приемки. Если архитектура еще не выбрана, отметьте, какие варианты нужно сравнить.
