Начать можно с двух фотографий — лицевой и обратной стороны — и одного ответа: должна ли поставляемая деталь сама замыкать электрические контакты. Если нужна только печатная поверхность с окнами и клеевым контуром, обсуждают графическую панель; если в поставку входят контактные слои и шлейф, речь идет о мембранной клавиатуре. Этого достаточно, чтобы выбрать направление консультации и перечислить допущения для предварительной оценки, но недостаточно, чтобы подтвердить схему, материал, клей, разъем или готовность к серии.
Сначала определите функцию поставляемой детали
Решающий вопрос первого разговора прост: должна ли сама поставляемая деталь формировать электрическое замыкание, или электрические кнопки уже находятся на плате устройства.
Когда требуется печатная лицевая пленка с надписями, прозрачными окнами, отверстиями, тиснением или клеевым слоем, но без собственной контактной схемы, исходный предмет обсуждения — графическая панель. Она может закрывать отдельные микропереключатели или другие органы управления, расположенные ниже. Наличие нарисованных клавиш на лицевой стороне само по себе не превращает такую панель в мембранную клавиатуру.
Если деталь должна при нажатии замыкать контакты и передавать сигналы через гибкий хвост, в границу поставки входят электрические слои и шлейф. Тогда нужно обсуждать мембранную клавиатуру, даже если с лицевой стороны она выглядит как обычная печатная панель. Это разделение определяет, какие исходные данные понадобятся на следующих этапах.
- пассивная печатная панель поверх отдельной платы
- электрическая контактная сборка со шлейфом
- граница между компонентом и электроникой устройства
Что действительно можно понять по фотографиям
Лицевая и обратная фотографии подходят для первичной классификации, если на них видны общий контур, окна, зоны клавиш, задняя поверхность и возможный выход шлейфа.

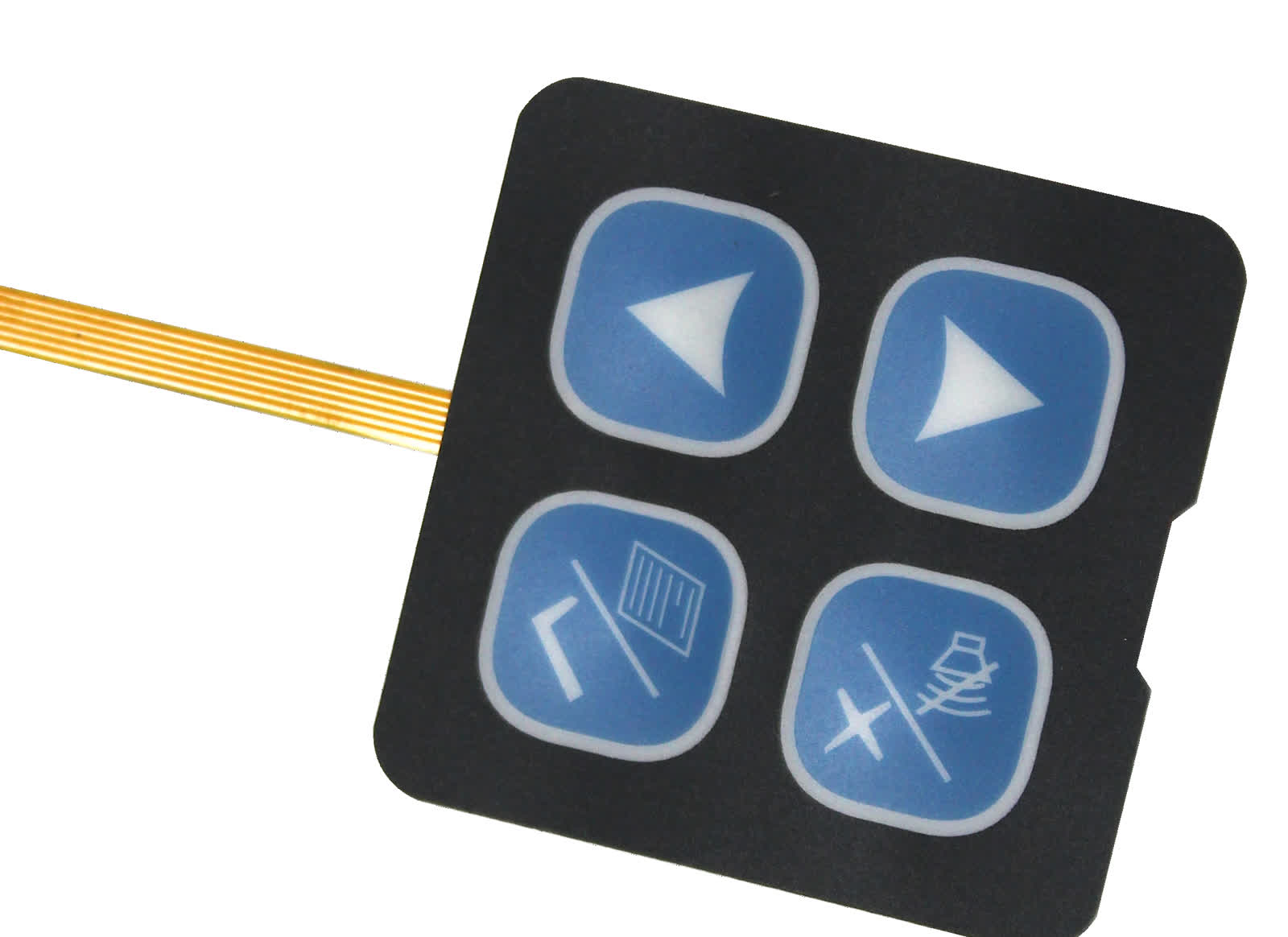

По лицевой стороне можно обсудить число функциональных зон, наличие окна дисплея, форму детали и расположение надписей. По обратной стороне иногда видно клеевое покрытие, вырезы или гибкий хвост. На собственной фотографии Baoshengda видны основная лицевая часть четырехклавишной панели, место выхода гибкого шлейфа и параллельные проводники. Левый конец шлейфа и разъем остаются за границей кадра, поэтому фотография дает только признак наличия электрической части, а не подтверждение полного интерфейса.
Граница такого вывода важна. Фотография не показывает внутреннюю разводку, число проводников в исправной цепи, тип контакта, материал лицевого слоя, марку клея или назначение каждого вывода. Нельзя подтвердить электрическую совместимость только потому, что внешний контур и рисунок похожи. Для первой консультации фотография полезна; для утверждения конструкции ее недостаточно.
- видно: контур, окна, зоны клавиш и наличие шлейфа
- не видно: внутренняя схема, материалы, клей и контактная конструкция
- не подтверждается: совместимость, допуски и готовность к производству
Для первой консультации достаточно трех исходных пунктов
Не нужно сначала собирать полный пакет документации: отправьте имеющиеся фотографии, один проверяемый внешний размер и короткое описание функции поставляемой детали.
Первый размер нужен не для выпуска чертежа, а для масштаба обсуждения. Лучше выбрать габарит, который можно проверить на самой детали или на посадочном месте. Описание функции может занимать одну строку: например, «нужна только печатная накладка над кнопками платы» или «деталь должна сама замыкать четыре контакта и подключаться шлейфом».
Если уже есть файл корпуса, старая фотография монтажа, эскиз окна дисплея или таблица выводов, их можно приложить, но отсутствие этих данных не должно останавливать первичную консультацию. На этом этапе задача — не объявить конструкцию готовой, а определить продуктовую границу и состав следующего вопроса.
- фотография лицевой стороны
- фотография обратной стороны или места установки
- один внешний размер и требуемая электрическая функция
Предварительная оценка должна содержать допущения
Цена или вариант конструкции на раннем этапе имеют смысл только вместе со списком принятых допущений и открытых вопросов, которые еще не подтверждены.
Для графической панели допущения могут касаться материала, фактуры, печатных цветов, прозрачных зон, тиснения и клеевого контура. Для мембранной клавиатуры к этому добавляются контактная схема, число и расположение клавиш, выход шлейфа, длина хвоста, шаг контактов и тип подключения. Русскоязычные формы поставщиков запрашивают эти электрические параметры отдельно, что подтверждает необходимость не смешивать их с внешним видом панели.
В предварительном ответе полезно обозначить, какие данные использованы буквально, а какие приняты для расчета. Изменение границы поставки — например переход от пассивной панели к полной клавиатуре — означает новую ревизию исходных условий, а не небольшую косметическую поправку. Ни фотография, ни оценка не должны считаться разрешением на серию.
- подтвержденные данные заказчика
- временные допущения для оценки
- открытые вопросы до образца
- отдельный статус разрешения на производство
Что проверяют на образце после выбора границы поставки
После согласования границы поставки инженер или закупщик проверяет на образце механику и, если это клавиатура, электрические параметры по конкретной ревизии, корпусу и интерфейсу проекта.
У графической панели проверяют содержание печати, окна и вырезы, положение относительно корпуса, поверхность и приклейку по согласованному методу. У мембранной клавиатуры дополнительно проверяют соответствие выводов, срабатывание требуемых контактов, положение и маршрут шлейфа, подключение и поведение панели в представительном узле. Перечень проверок выбирают для проекта; универсальная фотография не доказывает их прохождение.
Результат образца лучше фиксировать номером ревизии, измерениями и замечаниями, а не сообщением «внешне подходит». Если после образца изменяется схема, разъем, окно, корпус или клеевой контур, затронутые проверки повторяют. Так первая консультация, предварительная оценка и приемка образца остаются разными этапами.
- идентификатор и ревизия образца
- геометрия и установка в корпус
- электрические проверки только для клавиатуры
- список замечаний и повторных проверок
Серию утверждают отдельным решением
Переход к производству следует подтверждать отдельным решением после согласования окончательной границы поставки, актуальной ревизии файлов, результатов образца и критериев приемки.
Первичный запрос отвечает на вопрос, что именно нужно обсуждать. Предварительная оценка перечисляет коммерческие и технические допущения. Образец позволяет проверить выбранную конструкцию. Только после закрытия замечаний появляется основание отдельно подтвердить производственную ревизию и объем заказа.
Такая последовательность особенно важна, когда исходных данных мало: она позволяет начать разговор без искусственного требования немедленно подготовить полный чертеж и одновременно не превращает неполные фотографии в доказательство готовой конструкции.
Вопросы перед отправкой запроса
Нарисованные кнопки означают, что это мембранная клавиатура?
Не обязательно. Печатная лицевая панель может находиться над отдельными микропереключателями на плате. Для первичной классификации уточните, должна ли поставляемая деталь сама замыкать контакты и есть ли в ее составе электрические слои или шлейф.
Можно ли начать запрос без чертежа и таблицы выводов?
Да, первичную консультацию можно начать по двум фотографиям, одному внешнему размеру и описанию функции. Но расчет должен перечислять допущения, а схема, материалы, интерфейс и критерии образца остаются неподтвержденными до передачи соответствующих данных.
Что меняется после выбора между панелью и клавиатурой?
Для пассивной панели обсуждают графику, окна, поверхность, формование и клей. Для мембранной клавиатуры дополнительно нужны контактная схема, клавиши, шлейф и подключение. Конкретный набор параметров и проверок согласуют для проекта.
Связанный раздел продукции: перейти к техническим возможностям и подготовке запроса.
Источники и основания
- НПФ МДМ: лицевые панели и пленочные клавиатуры — Русскоязычная страница разводит лицевые панели и пленочные клавиатуры по отдельным категориям. В форме запроса наличие клавиатуры, число кнопок, длина шлейфа, шаг и тип разъема запрашиваются отдельно. Это терминология и структура формы одного российского поставщика, а не доказательство спроса, характеристик или обязательной конструкции.
- КолорЭлектроникс: лицевые панели приборов — Русскоязычная страница описывает лицевую панель как защитный и декоративный элемент, который может работать над отдельными микропереключателями, а также упоминает печать на пленке, окна дисплея и формованные элементы. Это описание одного изготовителя, не статистика рынка и не подтверждение свойств Baoshengda.
- Epec membrane switch capabilities — Техническая страница одного изготовителя перечисляет графические панели и мембранные клавиатуры как разные изделия и связывает конструкцию клавиатуры с печатными цепями, сборкой, проверкой и вариантами вывода. Она подтверждает различие границ изделия, но не задает универсальные параметры проекта.
- Epec membrane switch design guide — Руководство определяет мембранную клавиатуру как тонкопленочное устройство с моментным электрическим контактом, отдельно рассматривает графический верхний слой, схему выводов и шлейф. Это практическое руководство изготовителя; конкретная схема, материалы и ограничения подтверждаются только данными проекта и образцом.
- Baoshengda compact membrane keypad photo — Неизмененная фотография из репозитория глобального сайта показывает основную лицевую часть четырехклавишной панели и участок гибкого шлейфа, выходящий из нее. Левый конец шлейфа и разъем находятся за границей кадра; изображение не раскрывает внутренние слои, схему, материал, клей, тип окончания, совместимость или результат испытаний.
Начните с того, что уже есть
Пришлите имеющиеся фотографии лицевой и обратной стороны, один внешний размер и коротко напишите, должна ли деталь сама замыкать контакты или работать поверх отдельной платы. Этого достаточно, чтобы обсудить границу поставки и составить список неизвестных; электрическую схему, корпус, среду, количество, образец и критерии приемки можно согласовывать следующими этапами.
