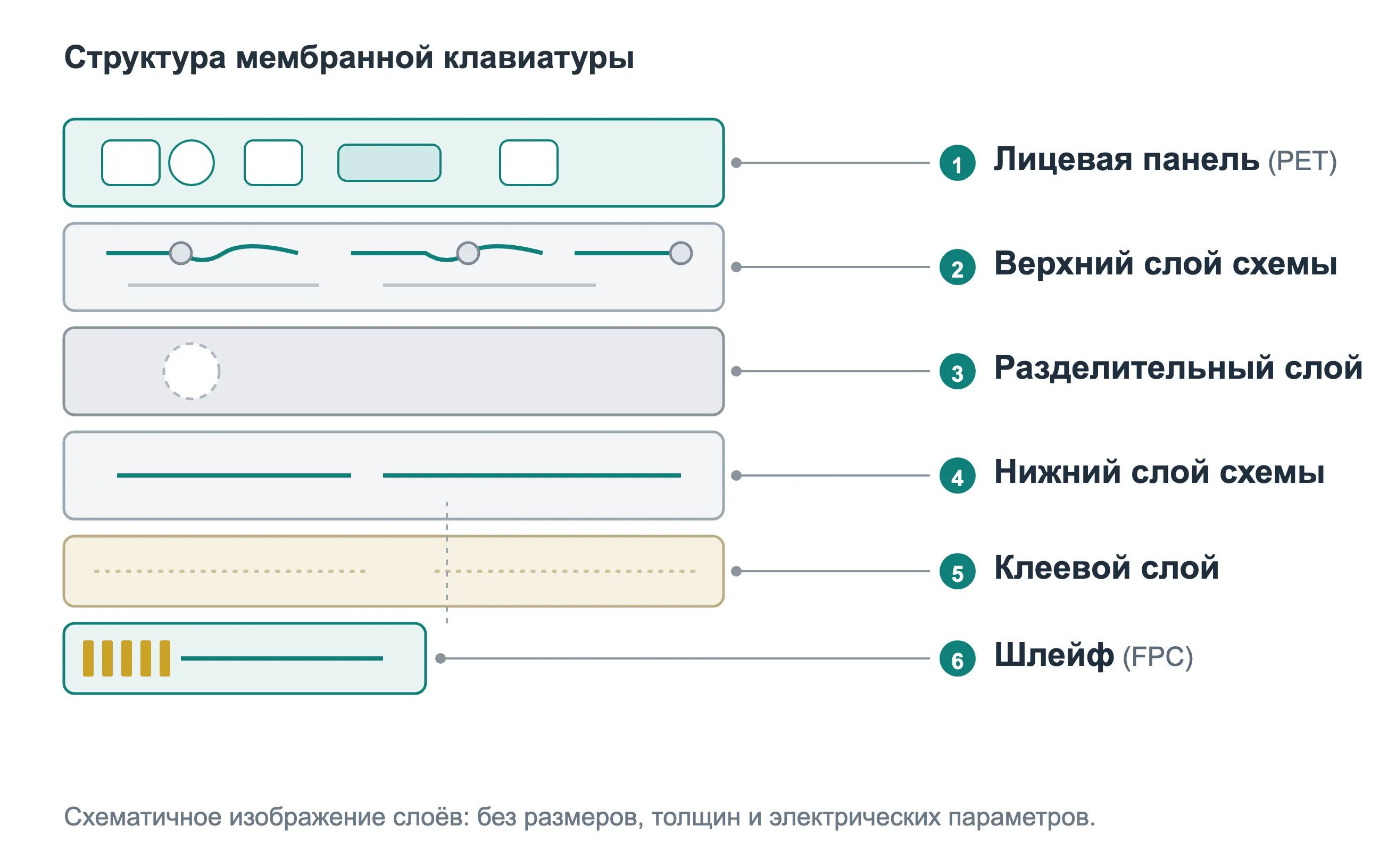

Для расчета мембранной клавиатуры нужен минимальный пакет данных: габаритный чертеж с размерами, файл графики, электрическая схема, количество клавиш, параметры шлейфа и разъема, требования к подсветке и влагозащите, материал PET/PC, условия эксплуатации, ориентировочное количество и критерии приемки образца. Чем полнее пакет, тем точнее первый расчет и меньше уточнений. Готовый чертеж не обязателен: на ранней стадии можно начать с описания задачи и фото корпуса.
Чертеж и размеры
Чертеж — база для оценки. Укажите габаритный контур, толщину, расположение клавиш, окон, отверстий, клеевых зон и место выхода шлейфа. Допуски важнее одного общего вида: они определяют, что считается годным изделием.
Графика
Файл графики (AI, CDR, PDF) показывает цвета, пиктограммы, прозрачные и полупрозрачные зоны, скрытые символы и окна. Приложите Pantone или образцы цвета, если точность важна, и укажите, какие элементы должны остаться непрозрачными.
Электрическая схема
Опишите, что должна делать каждая клавиша: замыкание контактов, отдельные цепи, общие шины, диоды или совмещение с PCB. Схема влияет на число слоев, токопроводящие дорожки и разъем.
Количество клавиш
Число клавиш и их размеры задают плотность раскладки и удобство нажатия. Отдельно укажите зоны, которыми оператор пользуется часто, и служебные клавиши.
Шлейф и разъем
- направление выхода и длина шлейфа с запасом на монтаж;
- шаг, число контактов и сторона контактов;
- модель разъема и необходимость усиливающей накладки.
Слишком короткий или резко изогнутый шлейф — частая причина переделок после первого образца.
Подсветка
Если нужна подсветка, укажите зоны, цвета, тип источника (LED, LGF, EL), питание и ограничение по толщине. Важно, где свет должен быть виден и где его нужно заблокировать.
Влагозащита
Опишите среду и требуемый класс защиты, если он задан. Края, клей, выход шлейфа и корпус проверяются вместе: класс защиты относится ко всему прибору, а не только к пленке.
Материал PET / PC
PET чаще выбирают за гибкость и износостойкость поверхности, PC — за ударопрочность и оптические свойства. Окончательный выбор зависит от среды, окон, формовки и печати; сравнение приведено в статье PET или PC для лицевой панели.
Условия эксплуатации
Температура, влажность, пыль, масла, чистящие средства, УФ, вибрация и частота нажатий влияют на выбор материала, клея и покрытия.
Количество
Укажите число образцов, ожидаемый годовой объем и разбивку по партиям. Количество влияет на выбор технологии и расчет, но не задается на сайте заранее.
Что нужно для изготовления образца
Для образца важнее всего полная посадка: чертеж, графика, корпус или монтажный макет и критерии проверки. Образец проверяется в реальном корпусе, а не только на столе.
Минимальный пакет данных для RFQ
| Данные | Что указать | Почему важно |
|---|---|---|
| Чертеж | габариты, толщина, контуры, окна, отверстия, допуски | база для конструкции и высечки |
| Графика | AI/CDR/PDF, цвета, прозрачные зоны, скрытые символы | соответствие внешнему виду |
| Схема | функции клавиш, цепи, диоды, интеграция | определяет слои и разъем |
| Клавиши | количество, размеры, тактильность | удобство и усилие нажатия |
| Шлейф и разъем | направление, длина, шаг, контакты, модель | монтаж без переделок |
| Подсветка | зоны, цвета, источник, питание | свет там, где нужно |
| Влагозащита | среда, класс защиты, корпус, край | защита всего узла |
| Материал | PET/PC, толщина, поверхность | износ, окна, печать |
| Условия эксплуатации | температура, влажность, химия, УФ, вибрация | выбор материалов и клея |
| Количество | образцы, годовой объем, партии | технология и расчет |
Такой пакет данных описан и в разделе от чертежа до образца. Для инженерной оценки мембранной клавиатуры также можно начать с раздела продукции.
